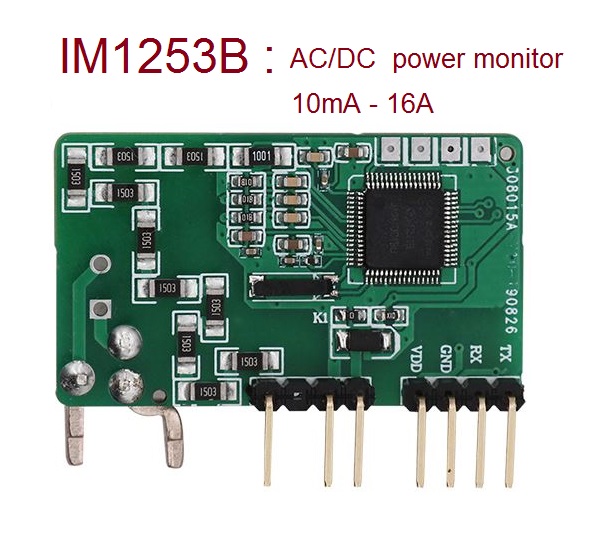

IM1253B AC/DC 10mA-16A voltage, current, power, electrical parameters, power measurement, power monitoring, power metering module
| รหัสสินค้า | SKU-00816 |
| หมวดหมู่ | โมดูลวัดแรงดันและกระแสไฟฟ้า |
| ราคา | 350.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 9 ก.ย. 2563 |
| อัพเดทล่าสุด | 21 ต.ค. 2566 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
| Documentation |
| Datasheet | IM1253B.pdf |
| Application | Serial Debug Assistant |
IM1253B AC Voltage Current & Power Electrical Parameters Measurement Energy Meter Module ModBus

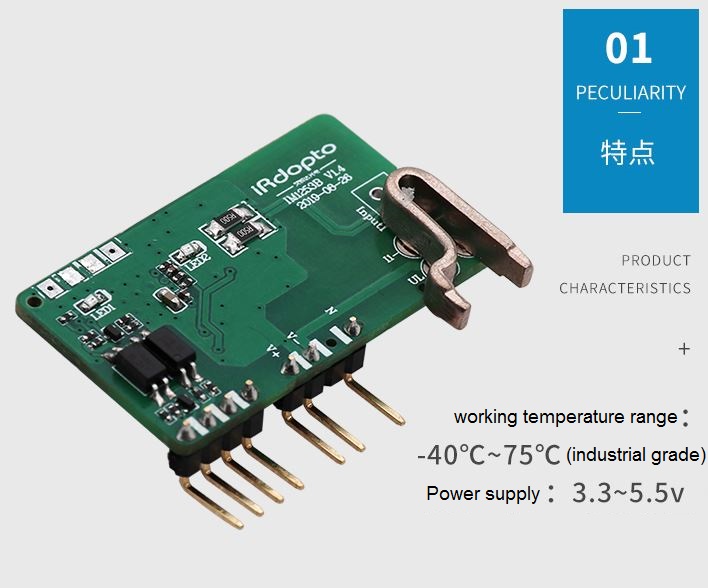

Supply Voltage: 3.3V / 5V
Voltage Measurement Range: 1-380V AC
Current Measurement Range: 10mA - 16A
Frequency Measurement: 45-65Hz
Output Sampling: 250mS
Power Resolution: 0.0001kW
Energy Resolution: 0.001kWh
Interface: TTL UART

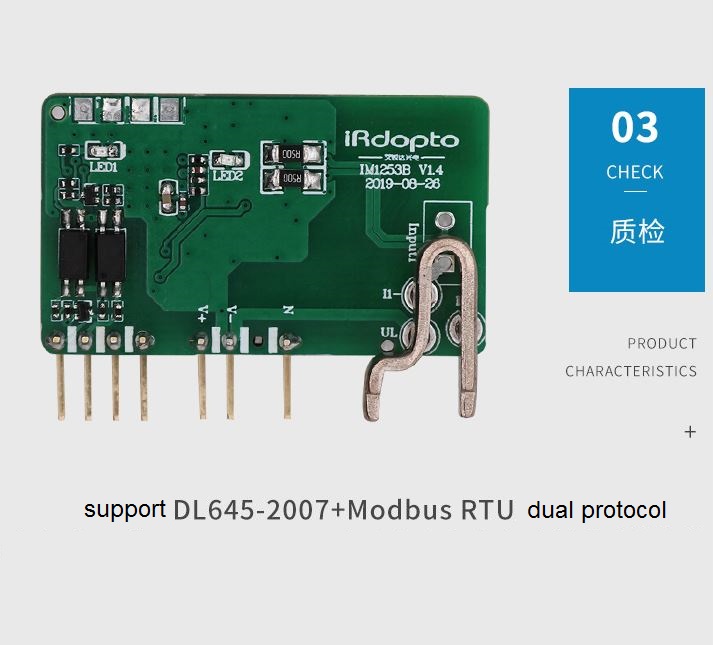

Protocol : DL/T645-2007 & ModBus RTU (Dual Protocols)
Baudrate: 2400-19200bps (Default 4800bps)
Class: 1
Module Dimension: 39.8 x 28.8 x 10 mm
modbus protocol
Examples of communication messages
(1) Read data register (function code 03H): read 8 register values starting from 48H, Host read data frame: 01 03 00 48 00 08 C4 1A
The meter responds to the data frame: 01 03 20 00 21 8D D8 00 01 38 75 01 0C 63 08 00 00 00 5A
00 00 03 E8 00 00 00 59 00 00 0C CB 00 00 13 88 1B C2
ตัวอย่างการทดสอบจริง

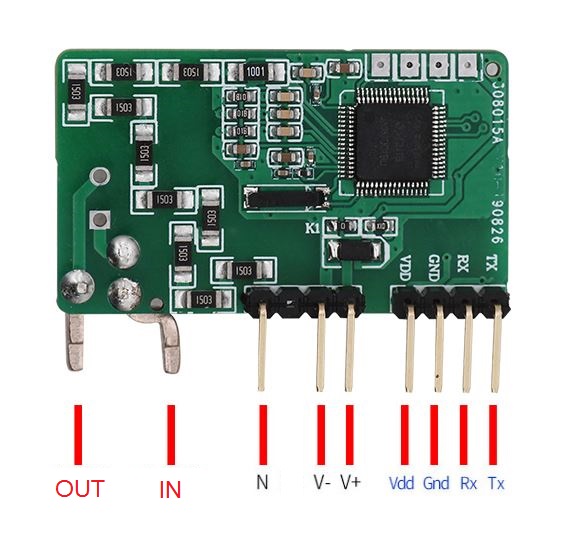

ตัวอย่างการต่อสาย
