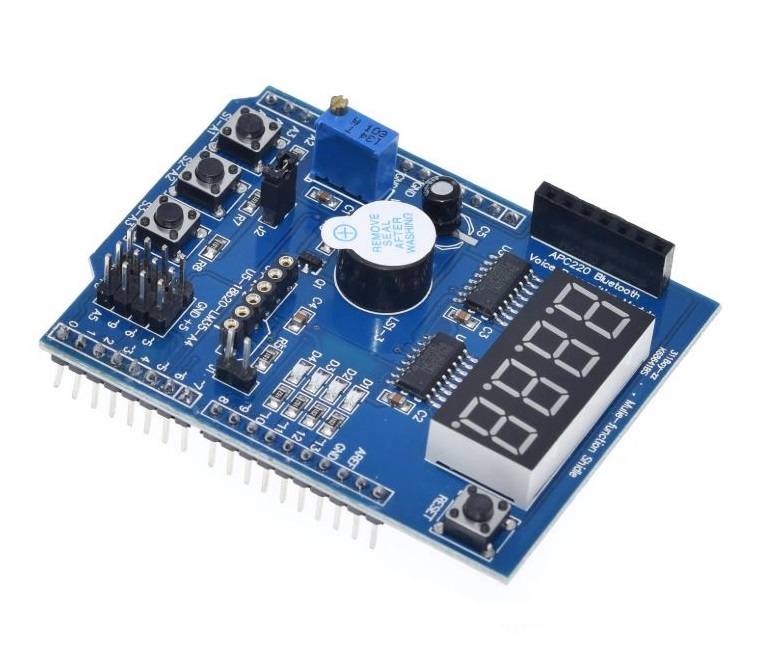

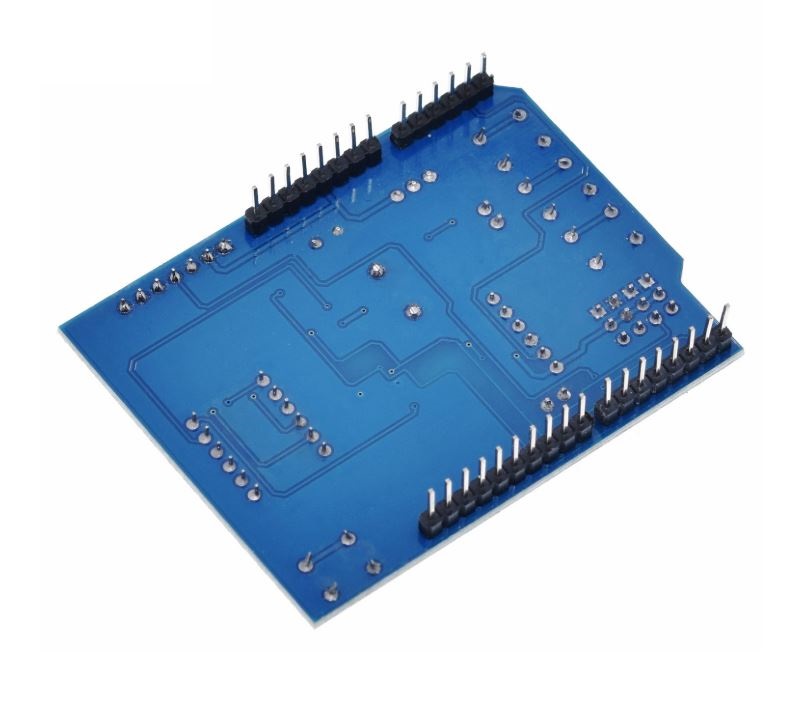

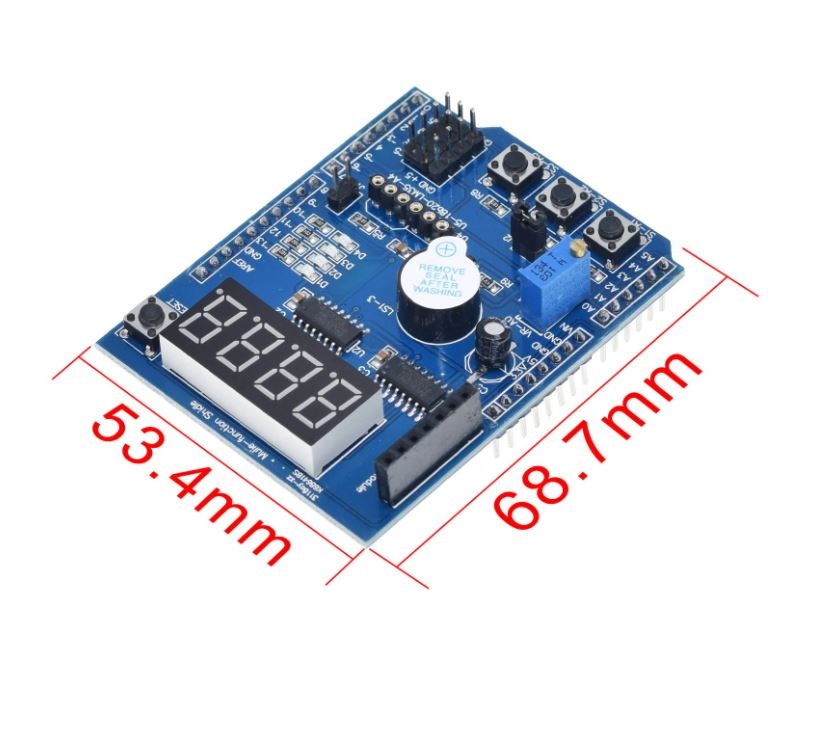

Multifunctional expansion board kit based learning for arduino UNO R3 LENARDO mega 2560 Shield
| รหัสสินค้า | SKU-00681 |
| หมวดหมู่ | Arduino shield & Accessories |
| ราคา | 60.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 5 มิ.ย. 2563 |
| อัพเดทล่าสุด | 29 พ.ค. 2568 |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
- An LED display module (four-digit, seven-segment)
- Two serial LED display driver ICs(74HC595)
- Four LEDs
- A multi-turn trimpot (10KOhm)
- Three pushbuttons
- A piezo-buzzer
- A port for DS18B20 temperature sensor
- A port for TSOP1838 infrared receiver module
- A APC220 wireless module interface (serial/UART interface)
- A reset button
- Serial LED display driver (74HC595) - Latch 4, Clock 7, Data 8
- Four LEDs - Pin 10,11,12,13
- Trimpot (10KOhm)-Pin A0
- Three pushbuttons - Pin A1,A2,A3
- Piezo-buzzer - Pin 3 (digital on/off)
- DS18B20/LM35 temperature sensor - Pin A4
- Infrared receiver module (remote control) - Pin 2
- Header for APC220 shield - Gnd, 5V , 0, 1 (rx/tx)
- Reset pushbutton - Gnd
- Free pins header (PWM) - 5, 6, 9, A

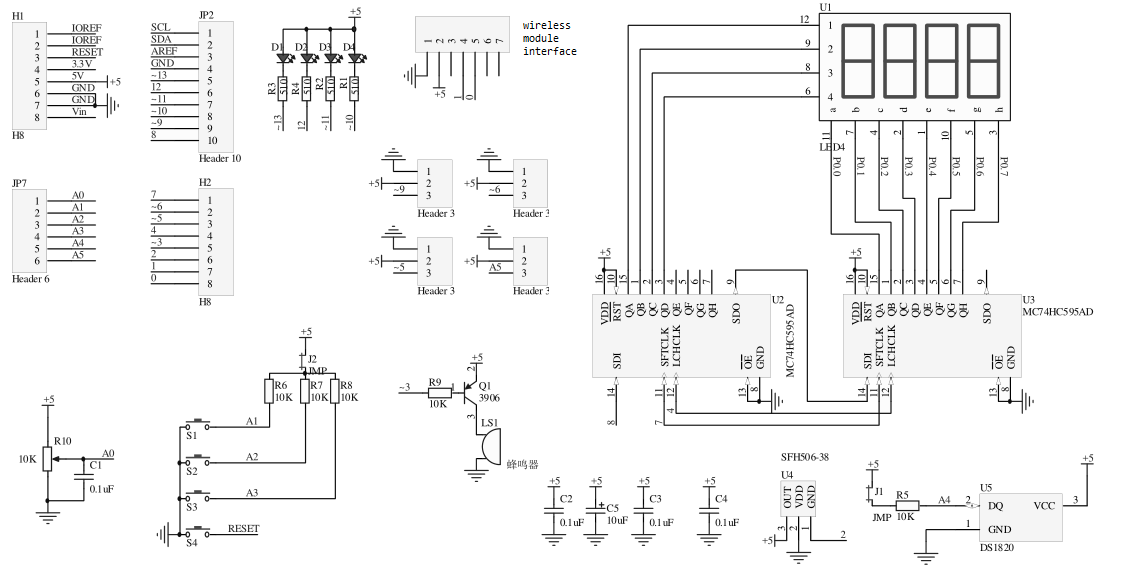

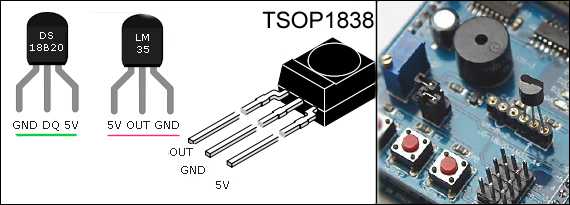

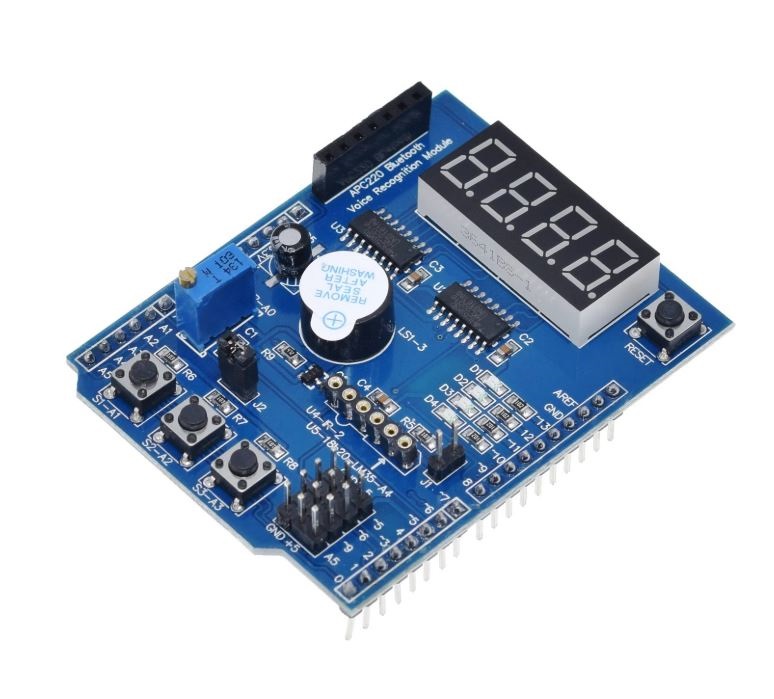

Looking at the schematic, it looks like using the DS18B20 temperature sensor (and the infrared receiver module) requires a bit of research. As indicated in the top silkscreen layout, the flat (labeled) side of the temperature sensor must face the bottom side of the Multi-function shield fronting the three pushbuttons. Also, the legend “U5-18b20-LM35-A4” has an arrow pointing up toward the middle pin (A4) of the temperature sensor header (GND on the left, DQ in the middle, and 5 V on the right). The jumper J1 feeds 5 V to the middle pin DQ through a 10K resistor (pull-up configuration). Similarly, pin notation for the infrared receiver module is OUT (D2) - GND - 5V.
Extension board is directly connected with LD3320 non-specific speech recognition module, which can realize voice control lamp. It is necessary for smart home.
Extension board is directly connected with Bluetooth wireless serial port module, which can realize the control of light by mobile phone and the movement of smart car.
Extension board is directly connected with APC220 wireless serial module to realize long-distance data transmission!
The expansion board is directly connected with the infrared photoelectric sensor, which can realize the functions of human flow statistics, intelligent car obstacle avoidance and so on.
Expansion board directly connects with SYN6288 exempt voice module to realize voice broadcasting function
Extension plate is directly connected with steering gear such as SG90, MG945 MG995 to realize complex actions such as robot hand.
Expansion board decodes directly with ordinary infrared remote control, realizes car control, lighting control and relay control. Keep common temperature sensor interface! Easy to measure temperature
Digital Tube Display LM35 Sensor Temperature
Digital tube display voltage
