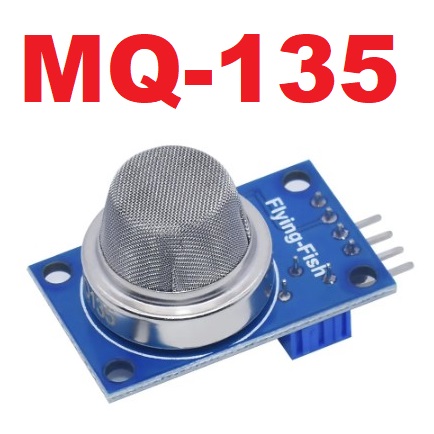

MQ-135: ตรวจจับแก๊สคุณภาพอากาศ เช่น แอมโมเนีย (NH3), ไนโตรเจนออกไซด์ (NOx), แอลกอฮอล์, เบนซีน, ควัน, คาร์บอนไดออกไซด์ (CO2) นิยมใช้ในระบบตรวจวัดคุณภาพอากาศในอาคาร

คำแนะนำเซ็นเซอร์ MQ-135:

วัสดุตรวจจับแก๊สที่ใช้ในเซ็นเซอร์แก๊ส MQ135 คือทินไดออกไซด์ (SnO2) ซึ่งมีค่าการนำไฟฟ้าต่ำในอากาศสะอาด เมื่อนำเซ็นเซอร์ไปอยู่ในสภาพแวดล้อมที่มีแก๊สปนเปื้อน ค่าการนำไฟฟ้าของเซ็นเซอร์จะเพิ่มขึ้นตามความเข้มข้นของแก๊สปนเปื้อนในอากาศที่เพิ่มขึ้น ค่าการนำไฟฟ้านี้สามารถเปลี่ยนแปลงได้โดยใช้วงจรอย่างง่ายเพื่อให้เป็นสัญญาณเอาต์พุตที่สอดคล้องกับความเข้มข้นของแก๊ส เซ็นเซอร์ MQ135 มีความไวสูงต่อแอมโมเนีย ซัลไฟด์ และไอระเหยของเบนซีน และเหมาะอย่างยิ่งสำหรับการตรวจจับควันและอันตรายอื่นๆ เซ็นเซอร์นี้สามารถตรวจวัดแก๊สอันตรายได้หลากหลายชนิด เหมาะสำหรับการใช้งานหลากหลายรูปแบบ และเป็นเซ็นเซอร์ราคาประหยัด

คำแนะนำการใช้งานโมดูล:

คำอธิบาย: กรุณาอุ่นเครื่องประมาณ 20 วินาทีก่อนใช้งาน

ขั้นตอนที่ 1: จ่ายไฟกระแสตรง 5V ให้กับโมดูล (ให้ความสนใจเรื่องขั้วบวกและลบ อย่าต่อสลับขั้ว มิฉะนั้นจะทำให้ชิปไหม้ได้ง่าย)

ขั้นตอนที่ 2: หากคุณเลือกใช้ DO (Digital Output) ซึ่งเป็นเอาต์พุตระดับสูงและต่ำแบบ TTL สัญญาณเอาต์พุตสามารถเชื่อมต่อกับพอร์ต IO ของ MCU หรือโมดูลรีเลย์ได้โดยตรง โดยที่ตัวต้านทานปรับค่าได้ (พอทเทนชิโอมิเตอร์) ใช้สำหรับปรับค่าขีดเริ่มเปลี่ยนของระดับเอาต์พุต

ขั้นตอนที่ 3: หากคุณเลือกใช้ AO (Analog Output) ก็ไม่ต้องสนใจพอทเทนชิโอมิเตอร์ และเชื่อมต่อพิน AO โดยตรงกับอินพุต AD คอนเวอร์เตอร์ หรือกับไมโครคอนโทรลเลอร์ที่มีฟังก์ชั่น AD

ตามประสบการณ์ของเรา:
ในสภาพแวดล้อมปกติ นั่นคือ สภาพแวดล้อมที่ไม่มีแก๊สที่ต้องการวัด ให้ตั้งค่าแรงดันเอาต์พุตของเซ็นเซอร์เป็นแรงดันอ้างอิง ในขณะนี้ แรงดันด้าน AO จะอยู่ที่ประมาณ 1V เมื่อเซ็นเซอร์ตรวจพบแก๊สที่ต้องการวัด (1ppm = 1mg/kg = 1mg/L = 1×10^-6 มักใช้แสดงความเข้มข้นของแก๊สหรือสารละลาย) ตามพารามิเตอร์นี้สามารถใช้เพิ่มความเข้มข้นของแก๊สที่วัดได้ถึง 200ppm ภายในไมโครคอนโทรลเลอร์จะแปลงค่าแรงดันอนาล็อกที่วัดได้เป็นค่าความเข้มข้น

หมายเหตุ: หากคุณใช้เครื่องมือวัดความแม่นยำสูง กรุณาซื้อเครื่องมือสอบเทียบมาตรฐานจากตลาด มิฉะนั้น อาจเกิดความคลาดเคลื่อนเนื่องจากอัตราส่วนของความเข้มข้นเอาต์พุตต่อแรงดันไม่เป็นเชิงเส้น แต่มีแนวโน้มเป็นเชิงเส้น

ข้อเตือนพิเศษ: เมื่อจ่ายไฟให้เซ็นเซอร์ จำเป็นต้องอุ่นเครื่องประมาณ 20 วินาทีเพื่อให้ข้อมูลที่วัดได้มีความเสถียร เซ็นเซอร์จะมีความร้อนซึ่งเป็นปกติ เนื่องจากมีลวดความร้อนภายใน หากไม่ร้อนแสดงว่าไม่ปกติ

คำอธิบายการทดสอบ:

VCC: เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ 5V
DOUT: เอาต์พุตสัญญาณดิจิทัล สามารถเชื่อมต่อโดยตรงกับพอร์ต IO ของ MCU
AOUT: เอาต์พุตสัญญาณอนาล็อก สามารถเชื่อมต่อกับพอร์ตอินพุตของตัวแปลง AD เพื่อคำนวณค่าความเข้มข้นที่เฉพาะเจาะจงของแก๊ส
GND: ขั้วลบของแหล่งจ่ายไฟ 5V

ตามลำดับการเชื่อมต่อสายข้างต้น อันดับแรกให้อุ่นเครื่องสักสองสามนาที เซ็นเซอร์ที่กำลังอุ่นเครื่องจะร้อน ซึ่งเป็นปรากฏการณ์ปกติ หลังจากอุ่นเครื่องแล้ว ให้หมุนพอทเทนชิโอมิเตอร์สีน้ำเงินตามเข็มนาฬิกาเพื่อเปิดไฟ LED จากนั้นหมุนพอทเทนชิโอมิเตอร์สีน้ำเงินทวนเข็มนาฬิกาเล็กน้อยจนกระทั่งไฟสัญญาณดับลง วางเซ็นเซอร์ในแก๊สที่ต้องการวัด ไฟ LED จะแสดงว่าความเข้มข้นของแก๊สในแก๊สที่ต้องการวัดสูงกว่าค่าอ้างอิง

Technical Parameters

1, the heating voltage: 5 ± 0.2V (AC · DC)

2, the working current: 150mA

3, the loop voltage: ≤ DC15V (maximum DC15V)

4, the load resistance: 1K (adjustable)

5, the detection concentration range: 100-20000ppm (different concentrations of different gas ranges)

6, clean the air voltage: ≤ 1.5V

7, the sensitivity: ≥ 3%

8, the response time: ≤ 1S (warm-up 3-5 minutes)

9, response time: ≤ 30S

10, component power consumption: ≤ 0.9W

11, the working temperature: -10 ~ 50 ° (nominal temperature 20 °)

12, the working humidity: 95% RH (nominal humidity 65% RH)

13, the service life: 5 years

14, Size: 35mm × 22mm × 25mm

15, the weight size: 7g
