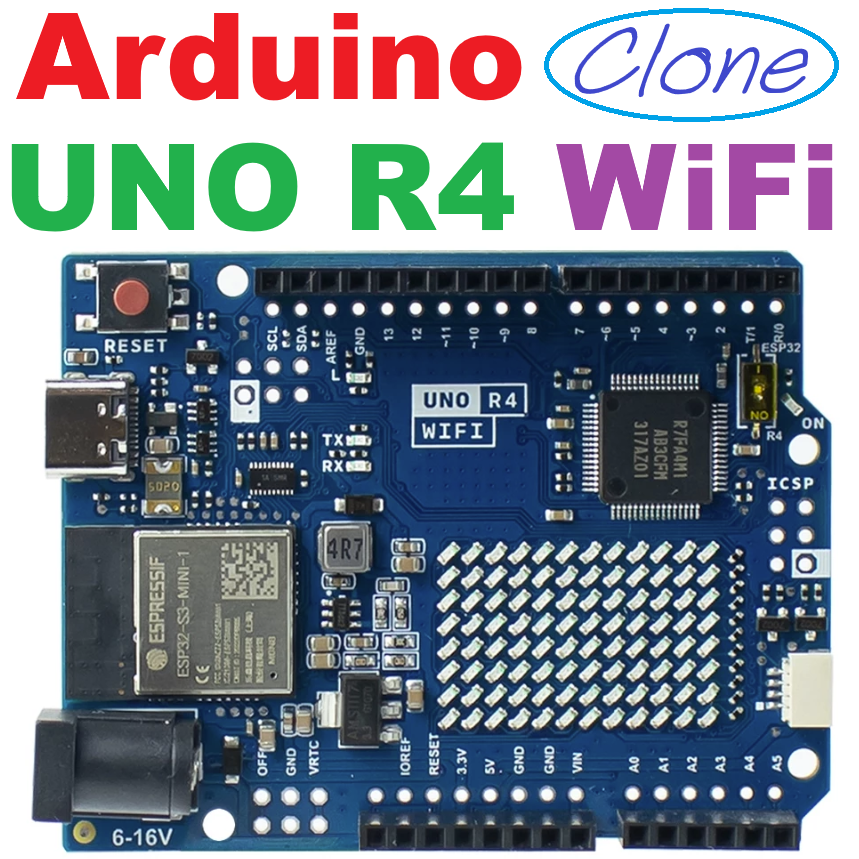

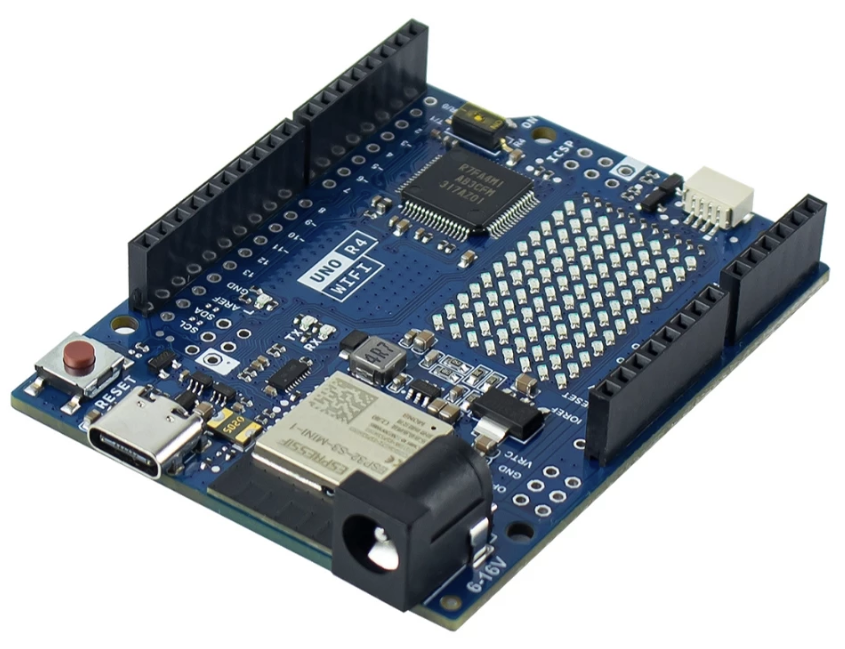

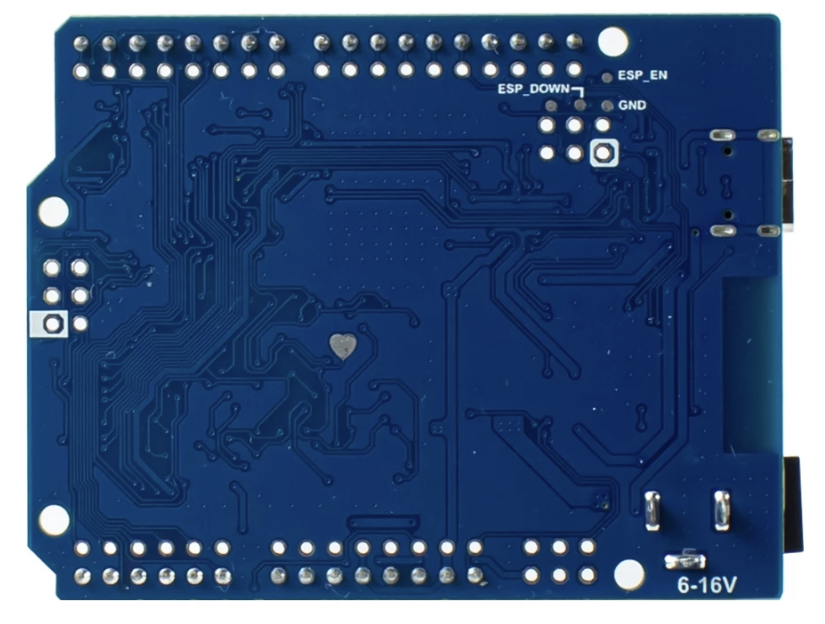

Arduino UNO R4 (Clone) Development Board WiFi with data Cable Type C

Arduino Uno R4 WiFi เป็นบอร์ดไมโครคอนโทรลเลอร์รุ่นใหม่ล่าสุดในตระกูล Uno ที่ได้รับการอัปเกรดประสิทธิภาพอย่างมากเมื่อเทียบกับรุ่นก่อนหน้าอย่าง Uno R3 โดยมีคุณสมบัติที่น่าสนใจและสเปคที่โดดเด่นดังนี้

ข้อมูลทั่วไปและคุณสมบัติเด่น

• ไมโครคอนโทรลเลอร์หลัก: ใช้ชิป Renesas RA4M1 (Arm® Cortex®-M4) แบบ 32-บิต ที่ความเร็ว 48 MHz ซึ่งเร็วกว่า Uno R3 ที่ใช้ ATmega328P ถึง 3 เท่า

• หน่วยความจำ: มีหน่วยความจำที่ใหญ่ขึ้นมาก

  • Flash Memory: 256 kB (Uno R3 มี 32 kB)

  • SRAM: 32 kB (Uno R3 มี 2 kB)

  • EEPROM: 8 kB (Uno R3 มี 1 kB)

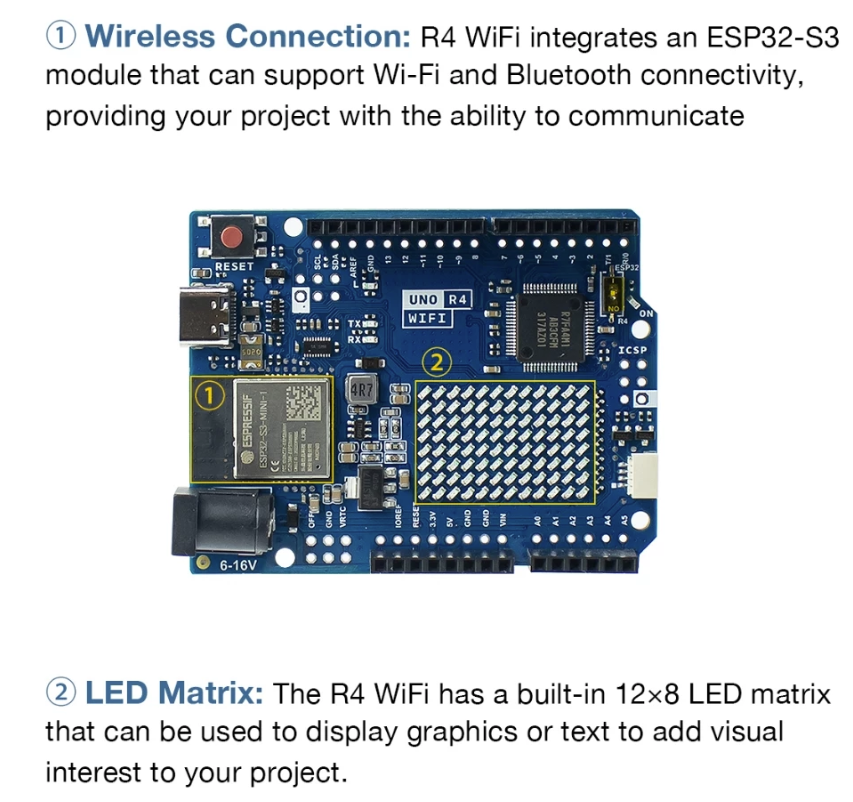

• การเชื่อมต่อไร้สาย: เป็นจุดเด่นสำคัญของรุ่นนี้ เพราะมีโมดูล ESP32-S3-MINI-1-N8 ติดตั้งมาบนบอร์ด ทำให้รองรับการเชื่อมต่อ Wi-Fi (802.11 b/g/n) และ Bluetooth® Low Energy (BLE) ได้ทันทีโดยไม่ต้องใช้โมดูลภายนอก

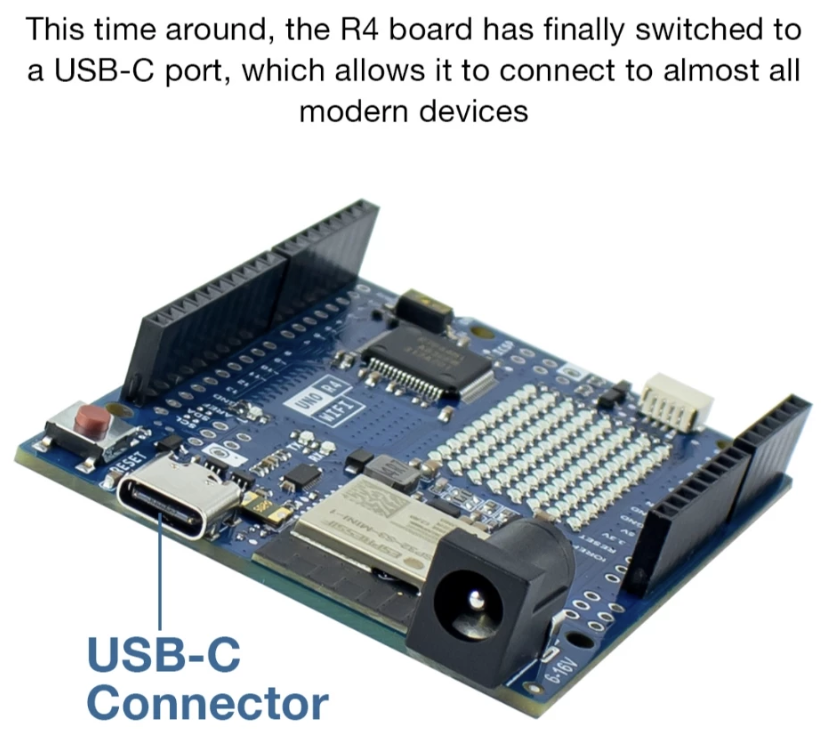

• การเชื่อมต่อ USB: เปลี่ยนจาก USB-B เป็น USB Type-C ซึ่งเป็นมาตรฐานที่ทันสมัยและสะดวกกว่า

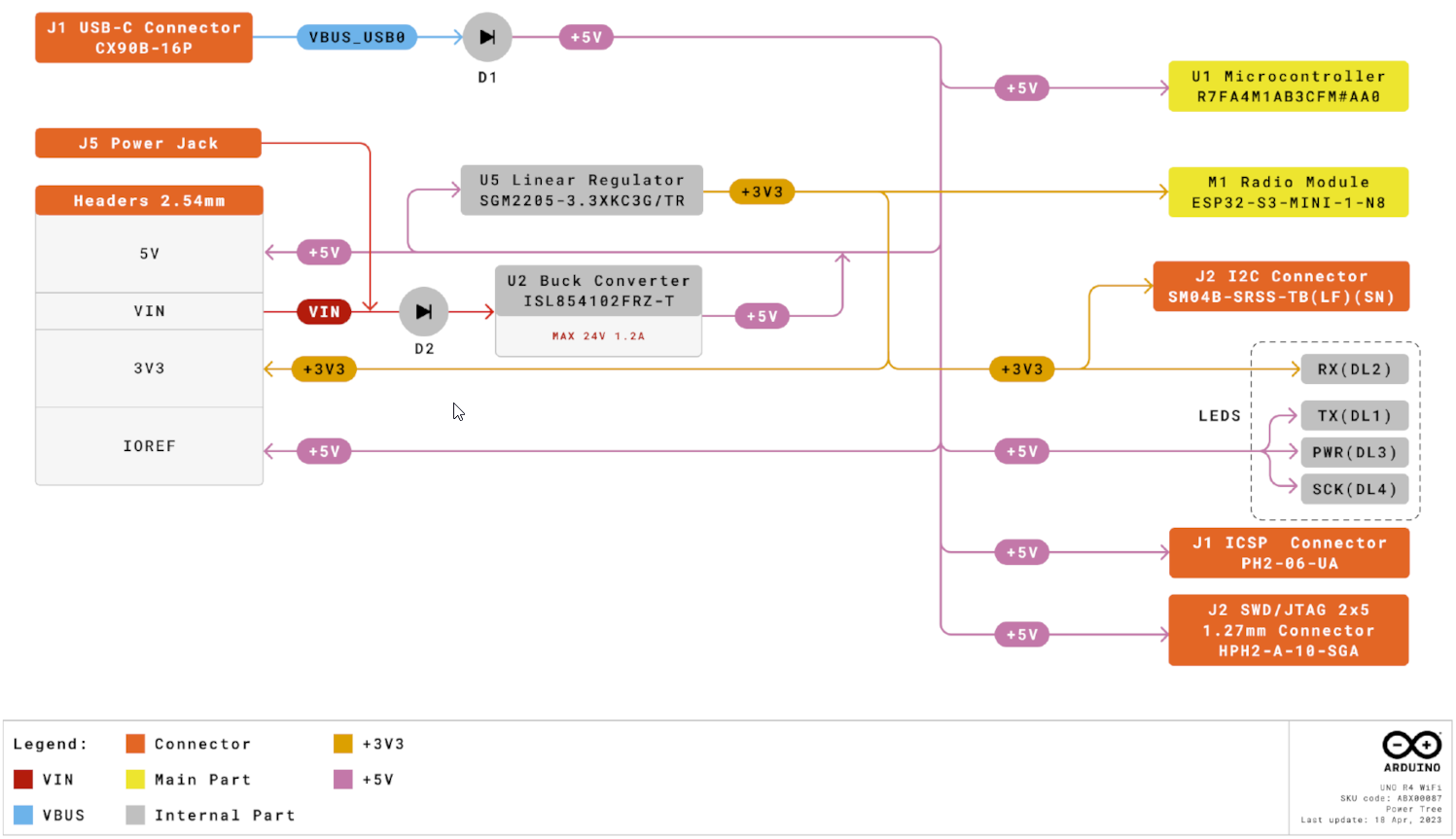

• แหล่งจ่ายไฟ: รองรับแรงดันไฟฟ้าเข้า (VIN) ที่กว้างขึ้น ตั้งแต่ 6V ถึง 24V

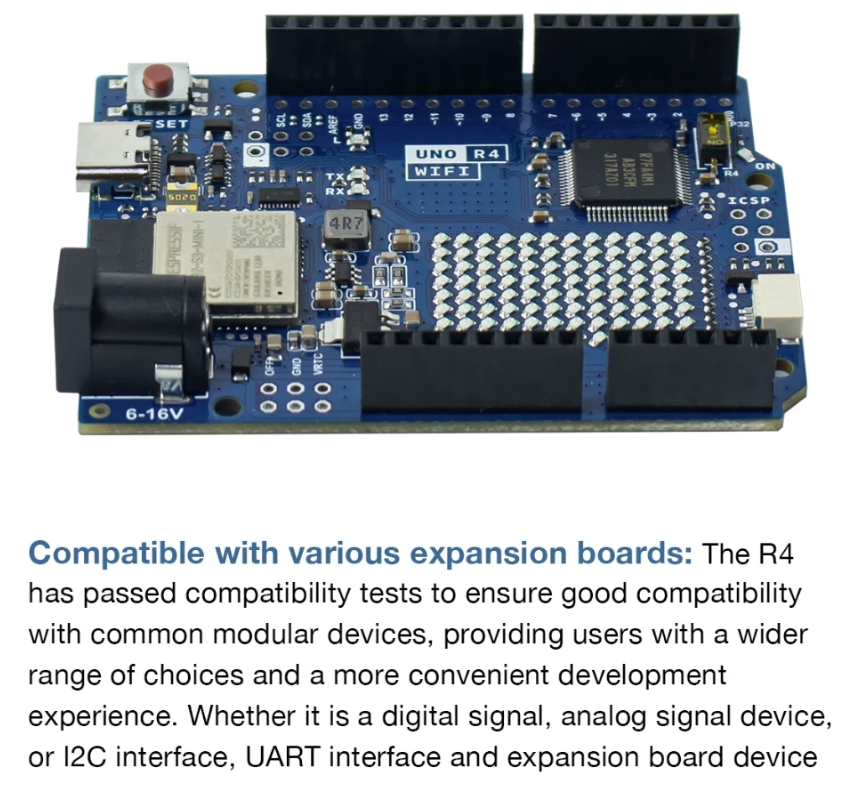

• ความเข้ากันได้: ยังคงรูปแบบและ Pinout ของ Uno R3 ไว้ ทำให้สามารถใช้งานกับ Shield และอุปกรณ์เสริมต่างๆ ที่มีอยู่เดิมได้

• LED Matrix: มี LED Matrix ขนาด 12x8 ดวงบนบอร์ด ทำให้สามารถแสดงผลข้อความหรือภาพแอนิเมชั่นง่ายๆ ได้โดยไม่ต้องต่ออุปกรณ์ภายนอก

• การดีบัก: มีระบบตรวจสอบข้อผิดพลาดขณะรันไทม์ (Runtime Error Diagnostics) ซึ่งช่วยให้การแก้ไขโค้ดง่ายขึ้น

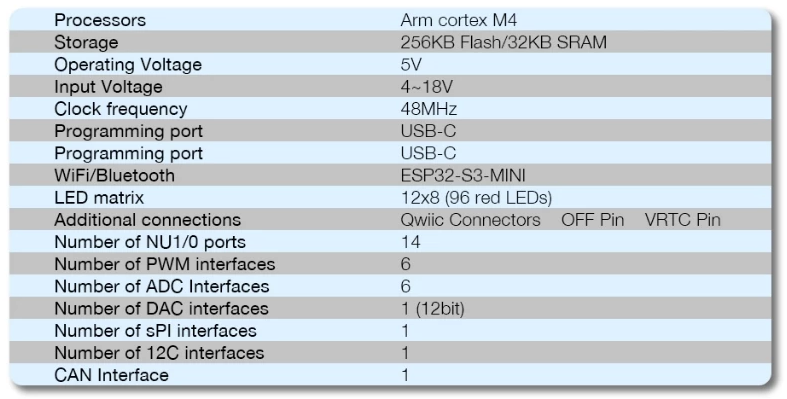

สเปคทางเทคนิค (Technical Specifications)

ความแตกต่างที่สำคัญจาก Arduino Uno R3

• สถาปัตยกรรม: เปลี่ยนจากไมโครคอนโทรลเลอร์แบบ 8-บิต (ATmega328P) เป็น 32-บิต (Renesas RA4M1) ทำให้มีพลังประมวลผลสูงขึ้น

• หน่วยความจำ: มีหน่วยความจำ (Flash, SRAM, EEPROM) ที่ใหญ่กว่า R3 อย่างเห็นได้ชัด ช่วยให้สามารถเขียนโปรแกรมที่ซับซ้อนและมีขนาดใหญ่ขึ้นได้

• การเชื่อมต่อ: เพิ่ม Wi-Fi และ Bluetooth ในตัว

• การจ่ายไฟ: รองรับแรงดันไฟฟ้าเข้าที่สูงขึ้นและใช้ USB Type-C

• ความสามารถพิเศษ: เพิ่ม DAC (Digital-to-Analog Converter), OpAmp, CAN Bus และ LED Matrix บนบอร์ด

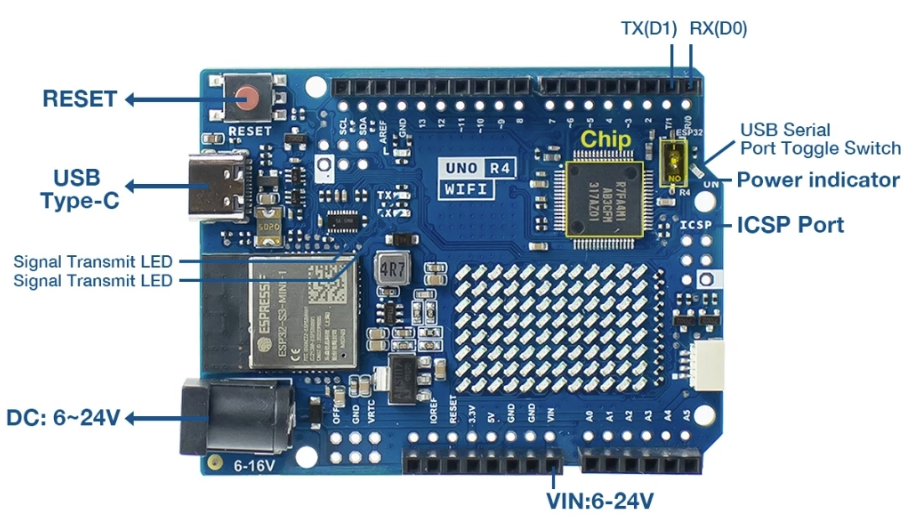

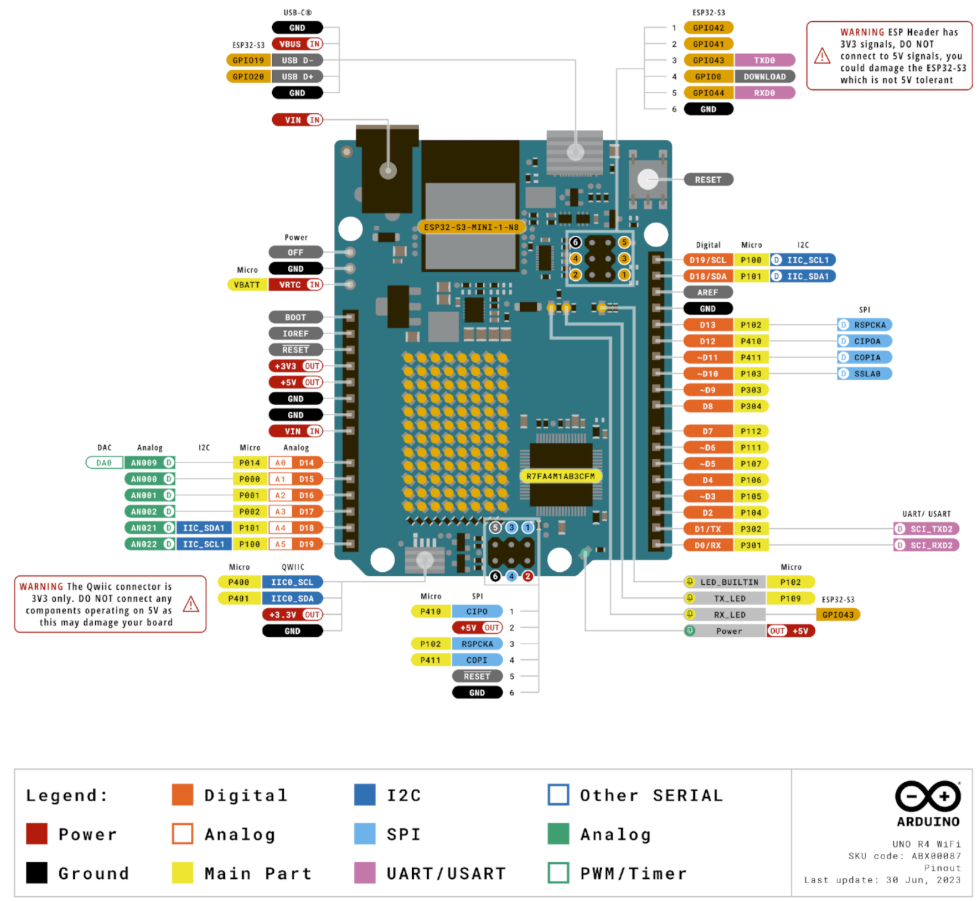

  แผนผังแสดงตำแหน่งขาบนบอร์ด Uni R4 WiFi

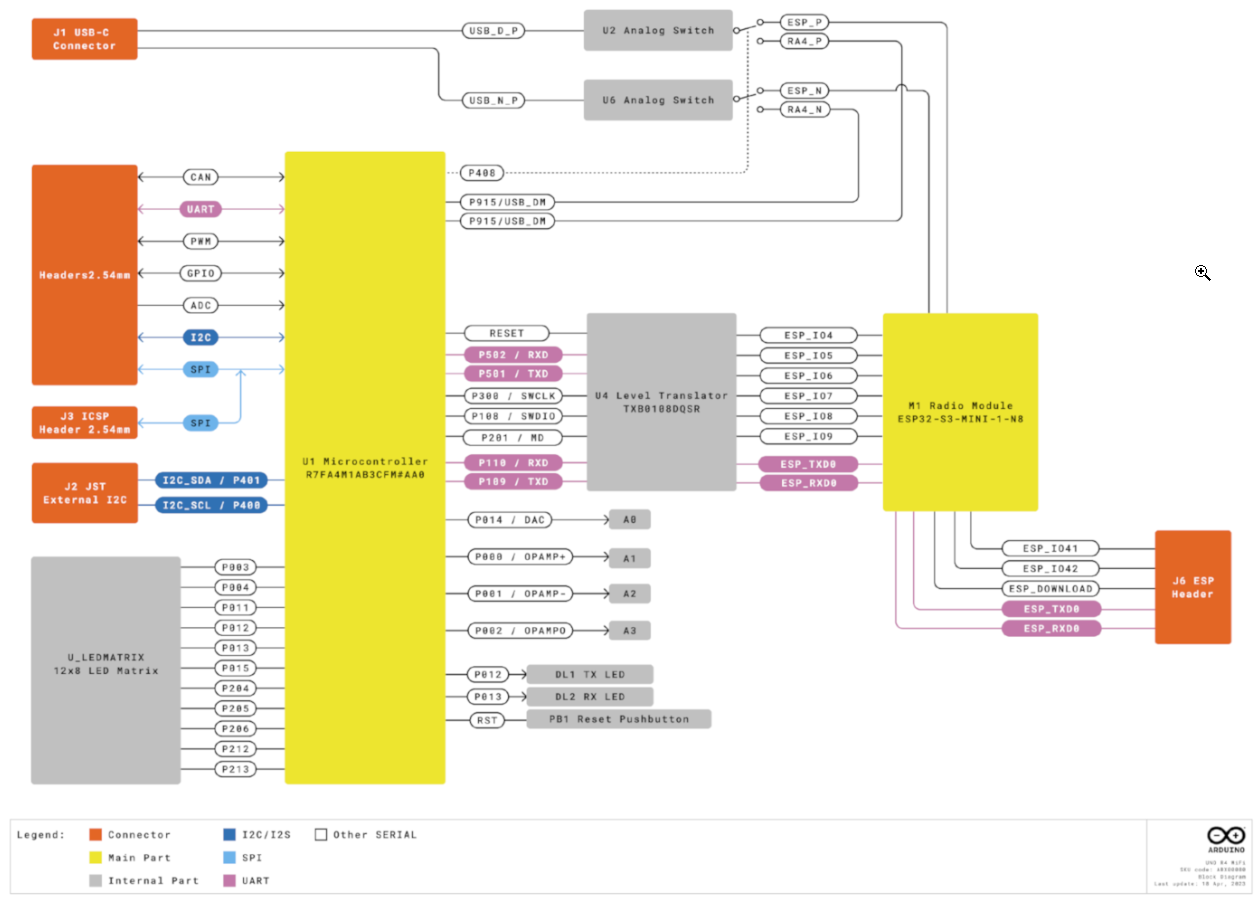

  แผนผังแสดงความเชื่อมโยงระหว่างขาของชิปและขาของบอร์ด Uni R4 WiFi
