Nextion NX3224T028 2.8 inch HMI Intelligent Touch Display TFT LCD Module 4 Wire Resistive Touch Panel For Arduino Developer
| รหัสสินค้า | SKU-03219 |
| หมวดหมู่ | โมดูลจอแสดงผล LCD |
| ราคา | 1,400.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 29 ก.ค. 2568 |
| อัพเดทล่าสุด | 21 ส.ค. 2568 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
Tags : NX8048P050-011R, Nextion, 5.0 Inch, Resistive, Touch, RGB 65K Color, LCD, TFT, HMI, Display Module, Intelligent Series
รายละเอียดสินค้า
| Documentation |
| Download NEXTION EDITOR | Nextion Editor Software |
| Arduino Nextion Library | Library |
| Web Nextion | Nextion |
Nextion เป็นระบบอินเตอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ที่ให้การควบคุมและการแสดงผลระหว่างผู้ใช้กับกระบวนการต่างๆ เครื่องจักร แอปพลิเคชัน หรืออุปกรณ์ต่างๆ
ประกอบด้วย:
- ฮาร์ดแวร์: บอร์ด TFT หลากหลายรุ่น
- ซอฟต์แวร์: Nextion Editor สำหรับออกแแบบ
จุดเด่น:
- ใช้เพียง Serial Port เดียวในการสื่อสาร ลดปัญหาการต่อสายไฟ
- มีคอมโพเนนต์มากมาย เช่น ปุ่มกด ข้อความ แถบความคืบหน้า สไลเดอร์ แดชบอร์ด
- ระบบลาก-วาง (Drag & Drop) ลดเวลาเขียนโปรแกรม
- ลดภาระงานพัฒนาได้ถึง 99%
- มี WYSIWYG Editor ทำให้ออกแบบ GUI ง่าย
- ปรับใช้กับโปรเจคเดิมได้ง่าย ต้องการเพียง UART
การใช้งาน: เหมาะสำหรับ IoT และอิเล็กทรอนิกส์เพื่อผู้บริโภค เป็นทางเลือกที่ดีในการแทนที่ LCD และ LED แบบดั้งเดิม
description:
Nextion is a seamless human-machine interface (hmi) solution that provides a control and visual interface between people and processes, machines, applications or devices. Nextion is mainly used in the Internet of Things (iot) or consumer electronics field. It is the best solution to replace traditional LCD and LED digital tubes.
Nextion includes a piece of hardware (a series of tft cards) and a piece of software (nextion editor). The nextion tft card uses only one serial port for communication. Allow users to avoid wiring troubles. We noticed that most engineers spend a lot of time developing applications, but the results are not satisfactory. In order to solve this situation, the Nextion editor has a large number of components such as buttons, text, progress bars, sliders, dashboards, etc. to enrich the interface design. In addition, the drag-and-drop function can ensure that users reduce programming time, thereby reducing 99% of the development workload. With the help of a WYSIWYG editor, designing a gui is easy.
It is easy to adapt the nextion family hmi to existing projects. The user only needs to provide a uart.
Features:
1.320x240 resolution
2.RGB 65K true color life
3. TFT screen with integrated 4-wire resistive touch screen
4. Simple 4-pin interface for any TTL serial host
5.4M flash memory for user application code and data
6. Micro SD card board for firmware update
7. Viewable area: 57.6 mm (length) × 43.2 mm (width)
8. Adjustable brightness: 0~180 nit, the adjustment range is 1%
Recommend 9.5V65mA DC power supply
The package includes:
1X2.8 "LCD display module with touch screen HMI
1X4P cable
1 X UB to 2pin connector
1.320x240 resolution
2.RGB 65K true color life
3. TFT screen with integrated 4-wire resistive touch screen
4. Simple 4-pin interface for any TTL serial host
5.4M flash memory for user application code and data
6. Micro SD card board for firmware update
7. Viewable area: 57.6 mm (length) × 43.2 mm (width)
8. Adjustable brightness: 0~180 nit, the adjustment range is 1%
Recommend 9.5V65mA DC power supply
The package includes:
1X2.8 "LCD display module with touch screen HMI
1X4P cable
1 X UB to 2pin connector
Nextion Models
Specifications
| Data | Description | |
| Color | 64K 65536 colors | 16 bit 565, 5R-6G-5B |
| Layout size | 85(L)×49.8(W)×5.8(H) | |
| Visual Area (V.A.) | 70.2mm(L)×49.8mm(W) | |
| Active Area (A.A.) | 57.6mm(L)×43.2mm(W) | |
| Resolution | 320×240 pixel | Also can be set as 240×320 |
| Touch type | Resistive | |
| Touches | > 1 million | |
| Backlight | LED | |
| Backlight lifetime (Average) | >30,000 Hours | |
| Brightness | 180 nit | 0% to 100%, the interval of adjustment is 1% |
| Weight | 29.5g |
Electronic Characteristics
| Test Conditions | Min | Typical | Max | Unit | |
| Operating Voltage | 4.75 | 5 | 7 | V | |
| Operating Current | VCC=+5V, Brightness is 100% | – | 65 | – | mA |
| SLEEP Mode | – | 15 | – | mA | |
| Power supply recommend：5V, 500mA, DC | |||||
Working Environment & Reliability Parameter
| Test Conditions | Min | Typical | Max | Unit | |
| Working Temperature | 5V, Humidity 60% | -20 | 25 | 70 | °C |
| Storage Temperature | -30 | 25 | 85 | °C | |
| Working Humidity | 25°C | 10% | 60% | 90% | RH |
Interfaces Performance
| Test Conditions | Min | Typical | Max | Unit | |
| Serial Port Baudrate | Standard | 2400 | 9600 | 921600 | bps |
| Output High Voltage | IOH=-1mA | 3.0 | 3.2 | V | |
| Output Low Voltage | IOL=1mA | 0.1 | 0.2 | V | |
| Input High Voltage | 2.0 | 3.3 | 5.0 | V | |
| Input Low Voltage | -0.7 | 0.0 | 1.3 | V | |
| Serial Port Mode | TTL 3.3V | ||||
| Serial Port | 4Pin_2.54mm | ||||
| USB interface | NO | ||||
| SD card socket | Yes (FAT32 format), support maximum 32G Micro SD Card * microSD card socket is exclusively used to upgrade Nextion firmware /HMI design |
||||
Memory Features
| Memory Type | Test Conditions | Min | Typical | Max | Unit |
| FLASH Memory | Store fonts and images | 4 | MB | ||
| RAM Memory | Store variables | 3584 | BYTE |

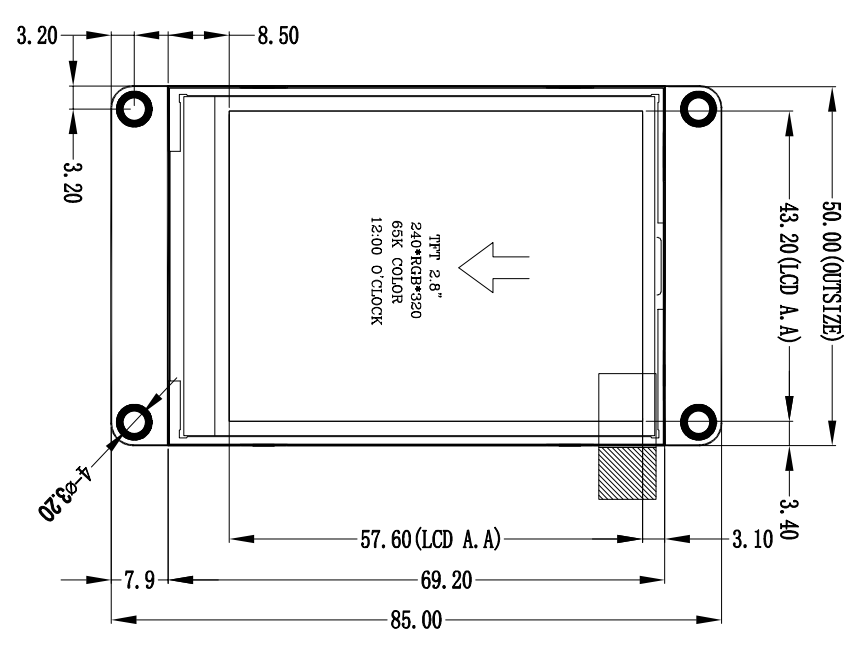

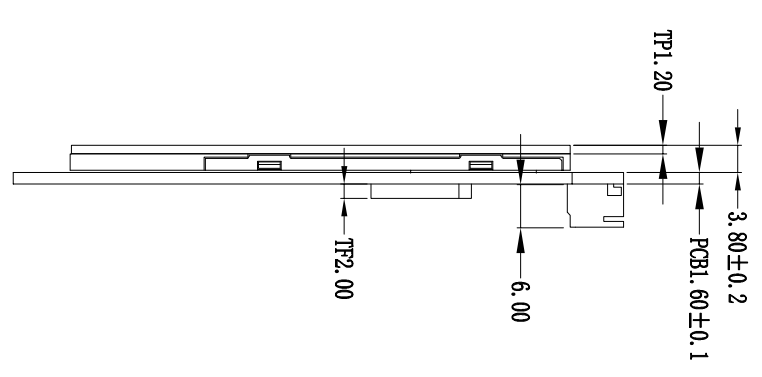

Product Dimensions
