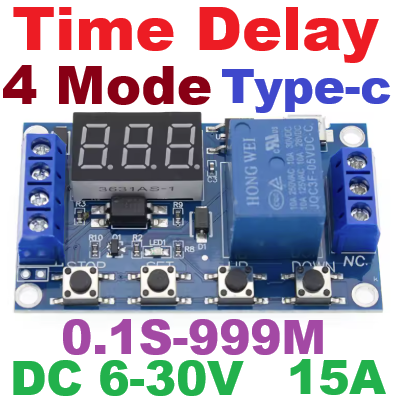

DC 6-30V Timer Relay Delay Relay Programmable Timer Module with LED Display TYPE-C รีเลย์ ทริกเกอร์ หน่วงเวลา

โมดูลรีเลย์แบบทางเดียว หน่วงเวลาปิดและตัดการทำงาน หน่วงเวลาเป็นรอบ วงจรจับเวลาสวิตช์ ปรับได้ต่อเนื่องตั้งแต่ 0.1 วินาที (ต่ำสุด) ถึง 999 นาที (สูงสุด)

จุดเด่นของโมดูล:

1. เวลาที่นับจะเป็นแบบนับขึ้น โดยเริ่มจาก 0,1,2,3  จนถึงค่าที่ตั้งไว้
2. แหล่งจ่ายไฟแรงดันกว้าง (6~30V) รองรับการจ่ายไฟ micro USB 5.0V ซึ่งใช้งานได้สะดวกมาก
3. อินเตอร์เฟซชัดเจนและเรียบง่าย มีประสิทธิภาพสูง เข้าใจง่าย และตอบสนองความต้องการของคุณเกือบทั้งหมด

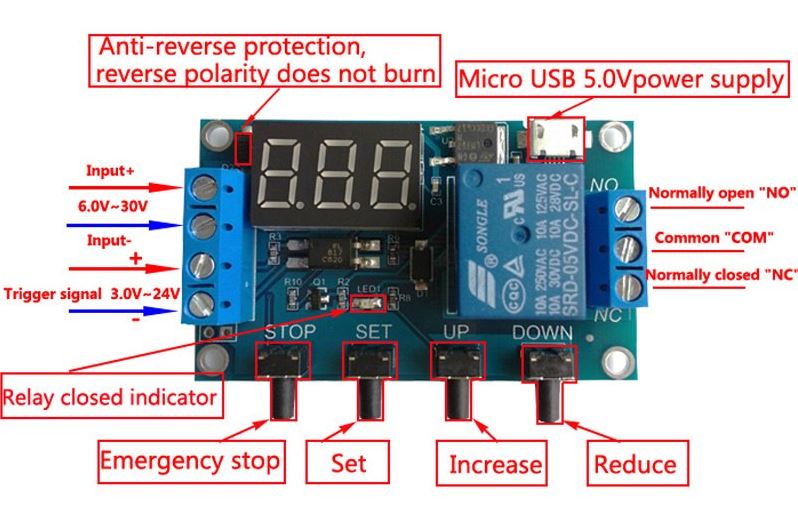

4. มีฟังก์ชันหยุดฉุกเฉินด้วยปุ่ม (ปุ่ม STOP) พร้อมการป้องกันการเชื่อมต่อกลับด้าน การเชื่อมต่อกลับด้านจะไม่ทำให้อุปกรณ์เสียหาย
5. เพิ่มโหมดสลีป หลังจากเปิดใช้งาน หากไม่มีการใช้งานใดๆ ภายใน 5 นาที หน้าจอจะปิดโดยอัตโนมัติ กดปุ่มใดก็ได้เพื่อปลุก
6. สามารถตั้งค่าพารามิเตอร์ OP, CL, LOP ที่แตกต่างกันได้ พารามิเตอร์เหล่านี้เป็นอิสระต่อกันและถูกบันทึกแยกกัน
7. พารามิเตอร์ที่ตั้งค่าทั้งหมดจะถูกบันทึกโดยอัตโนมัติหลังจากปิดเครื่อง

โหมดการทำงาน:

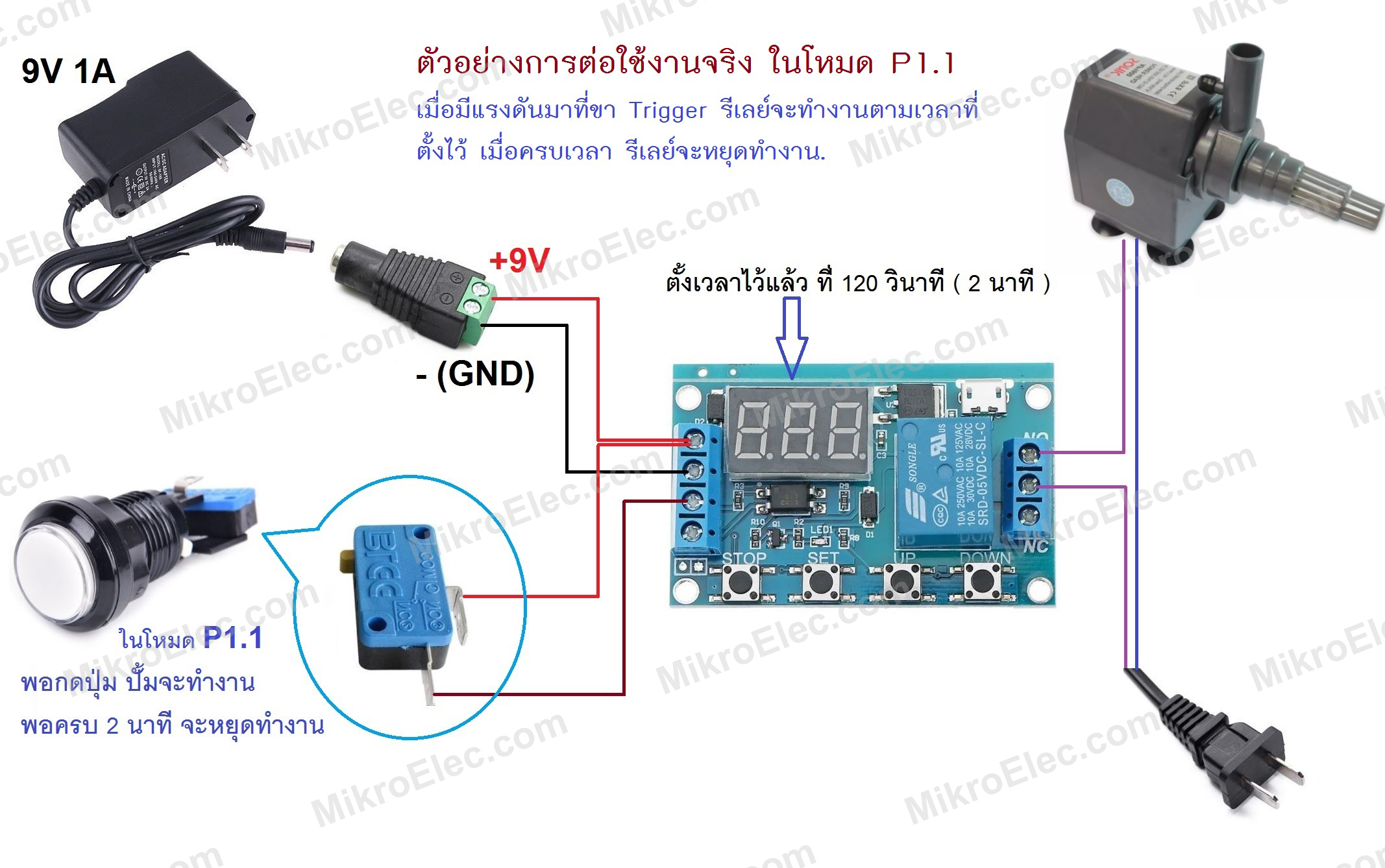

P1: หลังจากได้รับสัญญาณกระตุ้น รีเลย์จะเปิดเป็นเวลา OP แล้วจึงปิด ในระหว่างเวลา OP จะมีการทำงานดังนี้
P1.1: สัญญาณจะไม่มีผลเมื่อถูกกระตุ้นอีกครั้ง
P1.2: สัญญาณถูกกระตุ้นอีกครั้งเพื่อเริ่มจับเวลาใหม่
P1.3: สัญญาณกระตุ้นให้รีเซ็ตอีกครั้ง รีเลย์จะถูกตัดการเชื่อมต่อ และการจับเวลาจะหยุดลง

P-2: เมื่อให้สัญญาณกระตุ้น หลังจากรีเลย์ปิดเป็นเวลา CL รีเลย์จะเปิดเป็นเวลา OP หลังจากจับเวลาเสร็จสิ้น รีเลย์จะปิด

P3.1: หลังจากให้สัญญาณกระตุ้น รีเลย์จะเปิดเป็นเวลา OP รีเลย์จะถูกตัดการเชื่อมต่อเป็นเวลา CL จากนั้นจะทำการวนซ้ำการกระทำข้างต้น หากมีการให้สัญญาณอีกครั้งในระหว่างวงจร รีเลย์จะถูกตัดการเชื่อมต่อและการจับเวลาจะหยุดลง สามารถตั้งค่าจำนวนรอบ (LOP) ได้

P3.2: ไม่จำเป็นต้องมีสัญญาณกระตุ้นหลังจากเปิดเครื่อง รีเลย์จะเปิดเป็นเวลา OP และปิดเป็นเวลา CL การกระทำข้างต้นจะวนซ้ำ สามารถตั้งค่าจำนวนรอบ (LOP) ได้

P-4: ฟังก์ชันการคงสัญญาณ หากมีสัญญาณกระตุ้น ตัวจับเวลาจะถูกล้าง และรีเลย์จะยังคงเปิดอยู่ เมื่อสัญญาณหายไป รีเลย์จะถูกตัดการเชื่อมต่อหลังจากจับเวลา OP หากมีสัญญาณอื่นในระหว่างการจับเวลา ตัวจับเวลาจะถูกล้าง

พารามิเตอร์ของผลิตภัณฑ์:
1: แรงดันไฟฟ้าที่ใช้งาน: 6-30V รองรับการจ่ายไฟ micro USB 5.0V

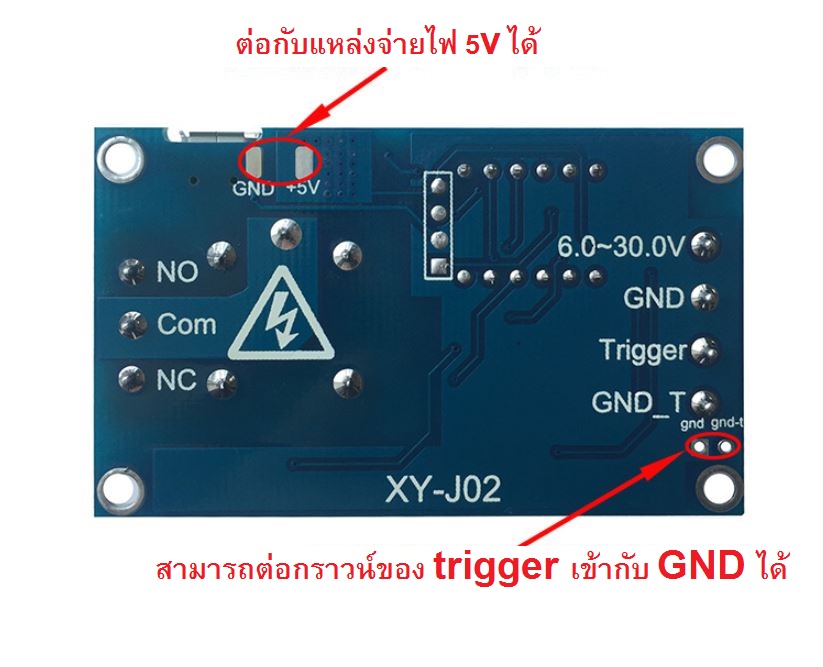

2: แหล่งสัญญาณกระตุ้น: ทริกเกอร์ระดับสูง (3.0V - 24V) กราวด์ของสัญญาณและกราวด์ของระบบไม่ได้อยู่ในกราวด์เดียวกันเพื่อเพิ่มความสามารถในการต้านทานสัญญาณรบกวนของระบบ (สามารถลัดวงจรไปยังกราวด์ร่วมได้เช่นกัน)

3: ความสามารถในการจ่ายไฟ: สามารถควบคุมอุปกรณ์ภายในขอบเขต DC 30V 5A หรือ AC 220V 5A

4: กระแสไฟขณะพัก: 20mA กระแสไฟขณะทำงาน: 50mA

5: อายุการใช้งาน: มากกว่า 10 ล้านครั้ง อุณหภูมิในการทำงาน: -40 ถึง 85 องศาเซลเซียส ขนาด: 6.2 * 3.8 * 1.7 ซม.

6: มีการแยกสัญญาณด้วยออปโตคัปเปลอร์ เพิ่มความสามารถในการต้านทานสัญญาณรบกวน แผงวงจรเกรดอุตสาหกรรม มีหน่วยความจำสำหรับพารามิเตอร์ที่ตั้งค่าไว้หลังไฟดับ

หมายเหตุ: เอาท์พุตของรีเลย์เป็นหน้าสัมผัสแบบพาสซีฟ และเอาท์พุตไม่มีไฟฟ้า ซึ่งควบคุมการเปิดปิด

ช่วงเวลาในการจับเวลา 0.1 วินาที (ต่ำสุด) ถึง 999 นาที (สูงสุด) ปรับได้อย่างต่อเนื่อง

วิธีเลือกช่วงเวลาในการจับเวลา:
หลังจากตั้งค่าพารามิเตอร์ในอินเตอร์เฟซการเลือกโหมด กดปุ่ม STOP สั้นๆ เพื่อเลือกช่วงเวลาในการจับเวลา
XXX. จุดทศนิยมอยู่ในตำแหน่งหลักหน่วย ช่วงเวลาในการจับเวลา: 1 วินาที ถึง 999 วินาที
XX.X จุดทศนิยมอยู่ในตำแหน่งหลักสิบ ช่วงเวลาในการจับเวลา: 0.1 วินาที ถึง 99.9 วินาที
XXX จุดทศนิยมสว่างทั้งหมด ช่วงเวลาในการจับเวลา: 1 นาที ถึง 999 นาที

ตัวอย่าง:
หากคุณต้องการตั้งค่า OP เป็น 3.2 วินาที ให้เลื่อนจุดทศนิยมไปที่ตำแหน่งหลักสิบ และหลอดดิจิตอลจะแสดง 03.2
พารามิเตอร์: OP เวลาเปิด, CL เวลาปิด, LOP จำนวนรอบ (1 - 999 ครั้ง, "---" หมายถึงวนซ้ำไม่สิ้นสุด)

พารามิเตอร์เหล่านี้เป็นอิสระต่อกัน แต่แต่ละโหมดใช้พารามิเตอร์เหล่านี้ร่วมกัน
ตัวอย่างเช่น ถ้าตั้งเวลาเปิด OP เป็น 5 วินาทีในโหมด P1.1 และผู้ใช้ต้องการสลับไปยังโหมด P1.2 เมื่อเข้าสู่ P1.2 เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง OP ก็จะยังคงเป็น 5 วินาที

ในหน้าจอหลัก (แสดง 000) กดปุ่ม SET สั้นๆ จะแสดง OP (CL, LOP) และเวลาที่เกี่ยวข้อง XXX

หากในโหมดมีเฉพาะเวลา OP (เช่น โหมด P1.1, P1.2, P1.3) เมื่อกดปุ่ม SET สั้นๆ จะแสดงเฉพาะ OP และเวลาที่เกี่ยวข้อง

หากในโหมดมี OP, CL, LOP (เช่น โหมด P3.1, P3.2) การกดปุ่ม SET สั้นๆ จะแสดง OP และเวลาที่เกี่ยวข้อง, CL และเวลาที่เกี่ยวข้อง, LOP และจำนวนครั้งที่เกี่ยวข้อง

หลังจากตั้งค่าโหมดแล้ว คุณสามารถดูพารามิเตอร์ที่ตั้งค่าในโหมดปัจจุบันได้อย่างง่ายดายโดยกดปุ่ม SET สั้นๆ บนหน้าจอหลัก

วิธีการตั้งค่าพารามิเตอร์

1. ก่อนอื่นให้กำหนดโหมดการทำงานของรีเลย์
2. ตามโหมดการทำงานของรีเลย์ ในหน้าจอหลัก (เมื่อเปิดเครื่องโมดูล จะกะพริบแสดงโหมดการทำงานปัจจุบัน (โหมดเริ่มต้นคือ P1.1) แล้วจึงเข้าสู่หน้าจอหลัก) "กดปุ่ม SET ค้างไว้ 2 วินาทีแล้วปล่อย" เพื่อเข้าสู่หน้าจอการเลือกโหมด และเลือกโหมดที่ต้องการตั้งค่าโดยกดปุ่ม UP และ DOWN สั้นๆ (P1.1~P-4)
3. หลังจากเลือกโหมดที่ต้องการตั้งค่า (เช่น P3.2) กดปุ่ม SET สั้นๆ เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง ในขณะนี้ พารามิเตอร์ที่ต้องตั้งค่าจะกะพริบ (OP เวลาเปิด, CL เวลาปิด, LOP จำนวนรอบ ("--" หมายถึงวนซ้ำไม่จำกัด)) ปรับค่าพารามิเตอร์ผ่านปุ่ม UP และ DOWN รองรับการกดค้าง (เพิ่มหรือลดอย่างรวดเร็ว) และการกดสั้น (เพิ่มหรือลดทีละ 1 หน่วย) หลังจากตั้งค่าพารามิเตอร์แล้ว กดปุ่ม STOP สั้นๆ เพื่อเลือกตำแหน่งของจุดทศนิยม เลือกช่วงเวลาในการจับเวลา (เวลาที่เกี่ยวข้องคือ 0.1 วินาทีถึง 999 นาที) กดปุ่ม SET สั้นๆ เพื่อตั้งค่าพารามิเตอร์ถัดไปของโหมดปัจจุบัน กระบวนการเหมือนกับข้างต้น
4. หลังจากตั้งค่าพารามิเตอร์ของโหมดที่เลือกแล้ว กดปุ่ม SET ค้างไว้ 2 วินาทีแล้วปล่อย โหมดที่ตั้งค่าปัจจุบันจะกะพริบ แล้วกลับสู่หน้าจอหลัก การตั้งค่าพารามิเตอร์สำเร็จ

หน้าจอหลัก: แสดง "000" (ไม่มีจุดทศนิยม) เมื่อรีเลย์ไม่ทำงาน และมีจุดทศนิยมเมื่อรีเลย์กำลังทำงาน

หน้าจอการเลือกโหมด: กดปุ่ม SET ค้างไว้เพื่อเข้า หลังจากตั้งค่าเสร็จ กดปุ่ม SET ค้างไว้เพื่อออกและกลับสู่หน้าจอหลัก

เพิ่มเติมเกี่ยวกับฟังก์ชันปุ่ม STOP:

โหมดการเปิดใช้งานรีเลย์:

1. ON: อนุญาตให้รีเลย์นำกระแสไฟฟ้าในช่วงเวลานำกระแส OP
2. OFF: ห้ามรีเลย์นำกระแสไฟฟ้าและปิดตลอดเวลา

กดปุ่ม STOP สั้นๆ บนหน้าจอหลักเพื่อสลับระหว่าง ON และ OFF สถานะปัจจุบันจะกะพริบ แล้วกลับสู่หน้าจอหลัก (ฟังก์ชันนี้เป็นฟังก์ชันหยุดฉุกเฉิน สามารถเปิดและปิดรีเลย์ด้วยปุ่มเดียว)

โหมดสลีป:

1. CP โหมดสลีป: ภายในห้านาที หากไม่มีการใช้งานใดๆ หลอดดิจิตอลจะปิดการแสดงผลโดยอัตโนมัติ แต่โปรแกรมยังคงทำงานตามปกติ
2. Od โหมดปกติ: หลอดดิจิตอลเปิดแสดงผลตลอดเวลา

กดปุ่ม STOP ค้างไว้ 2 วินาทีแล้วปล่อยเพื่อสลับระหว่างสถานะ CP และ Od สถานะปัจจุบันจะกะพริบ แล้วกลับสู่หน้าจอหลัก
