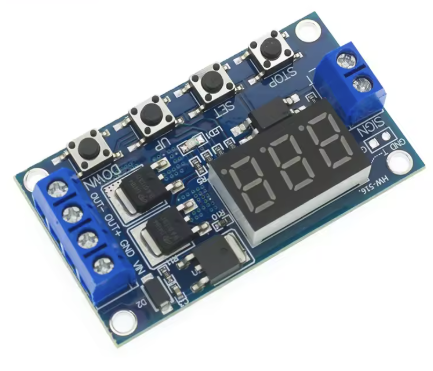

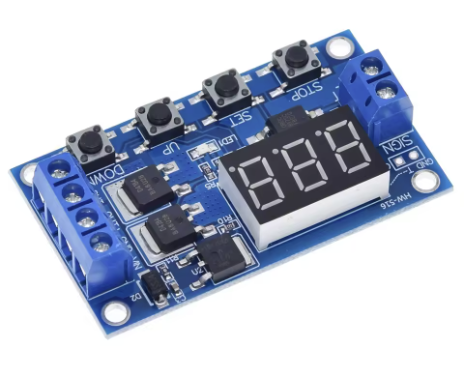

DC 6-30V Digital Time Delay Relay LED Display Automatic Circuit Timer Switch Control Adjustable Timing Relay Delay Switch รีเลย์ ทริกเกอร์ หน่วงเวลา
| รหัสสินค้า | SKU-03213 |
| หมวดหมู่ | Relay หน่วงเวลา / ตั้งเวลา |
| ราคา | 90.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 27 มิ.ย. 2568 |
| อัพเดทล่าสุด | 27 มิ.ย. 2568 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
DC 6-30V Digital LED Relay Board Dual-MOS Trigger Cycle Timing Circuit Switch Timer Delay Module
Product features
Product features
- DC 5-36V wide voltage input, suitable for controlling DC motors, lights, LED strips, micro-pumps and solenoid valves
- Dual-MOS in parallel active output, lower inner resistance and stronger power, can be used for most equipment, professional and practical
- Emergency stop function ("STOP" button) and reverse input protection, safe for use
- After five minutes without any operation, the digital display automatically turns off, and you can press any button to wake it up
- No noise, no spark, no electromagnetic interference, easy to use
Product description
This is a timer delay trigger module with LED display. The module has 5-36V wide voltage. At room temperature, its operating current is up to 15A, power up to 400W, so it can be used for most equipment. Besides, you can set different OP, CL, LOP parameters, and these parameters were independent of each other and saved respectively. Even when there is a power failure, all set parameters can be automatically saved.
Specifications:
- Voltage: DC 5V~36V.

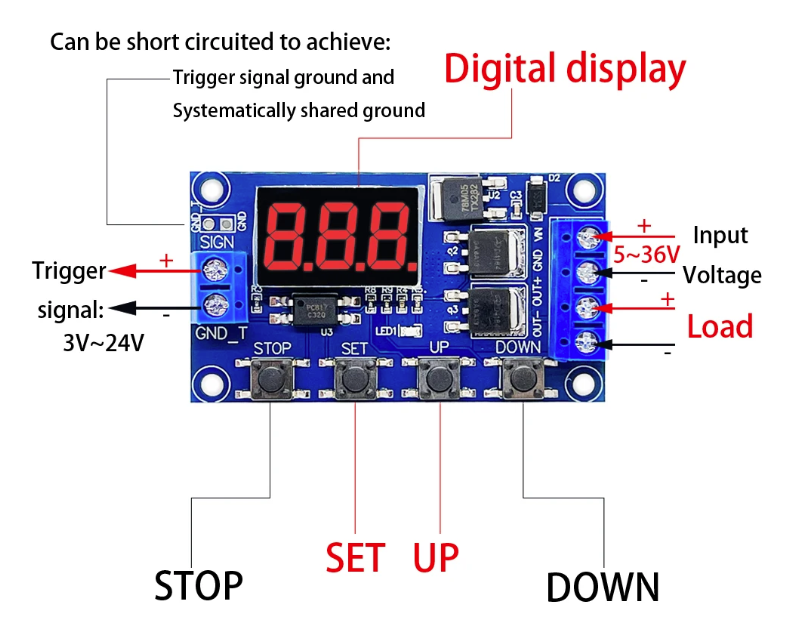

- Trigger Signal Source: High voltage level trigger (3.0V~24V), signal ground and system ground are not on common ground to improve the system's anti-jamming capability (you can also connect them on common ground).
- Output Capacity: DC 5V~36V, at room temperature, continuous current is 15A, power 400W. With enhanced heat dissipation, the current can be up to 30A.
- Quiescent Current: 20mA
- Operating Current: 50mA
- Working Temperature: -40℃~85℃
- Clocking (Time Delay) Range: 0.1seconds to 999minutes
- Size: 60×34×12mm / 2.36×1.33×0.47"
Work Mode:
P1.1:Output keep ON for time OP after get trigger signal and then OFF;The input signal is invalid if get trigger signal again during delay time OP.
P1.2:Output keep ON for time OP after get trigger signal and then OFF;Output will restart delay if get trigger signal again during delay time OP.
P1.3:Output keep ON for time OP after get trigger signal and then OFF;Output will reset and stop timing if get trigger signal again during delay time OP.
P2:Output keep OFF for time CL after get trigger signal and then output keep ON for time OP and then output will OFF.
P3.1:Output keep ON for time OP after get trigger signal and then output keep OFF for time CL and then loops the above action.Output will reset and stop timing and output OFF if get trigger signal again during loops.The number of cycles (LOP) can be set.
P3.2:Output keep ON for time OP after power on without get trigger signal and then output keep OFF for time CL and then loops the above action.The number of cycles (LOP) can be set.Note:this mode no need input signal.
P4:Signal hold function.Reset delay time and relay keep ON if keep get trigger signal.Output OFF after delay time OP when the signal disappears.Reset delay time when get trigger signal again during timing.
Timing range:
1>.Continuously adjustable from 0.1 seconds to 999 minutes.
2>.Enter the settings interface when short press button ‘STOP’ in the OP / CL parameter modification interface(Flashing) to select timing range.
3>.Pay attention to the position where the decimal point moves when the button is pressed.
4>.Display ‘XXX’ No decimal point, the timing range is 1 second ~ 999 seconds.
5>.Display ‘XX.X’ The decimal point is the penultimate, timing range is 0.1 second to 99.9 seconds.
6>.Display ‘X.X.X’ The decimal point is fully lit, timing range is 1 minute to 999 minutes.
7>.For example, if you want to set the OP to 3.2 seconds, move the decimal point to the penultimate position, Screen will display ‘03.2’
8>.OP and CL parameters are the same in different work mode.
9>.It will display OP(CL,LOP) and corresponding delay time by short press button SET in main display interface(when display 000).
10>.It just display OP and corresponding delay time in P1 mode by short press button SET in main display interface.
Parameter Description:
OP: Delay time for turn On;
CL: Delay time Turn OFF;
LOP: Number of cycles.Range is 1-999tims.’----’ means unlimited loop.
