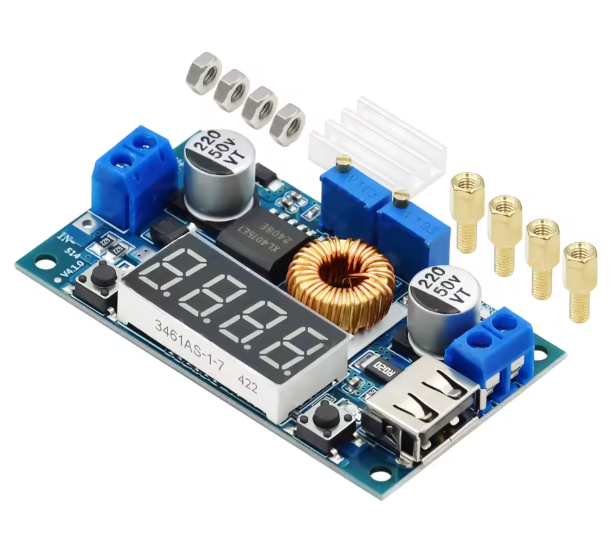

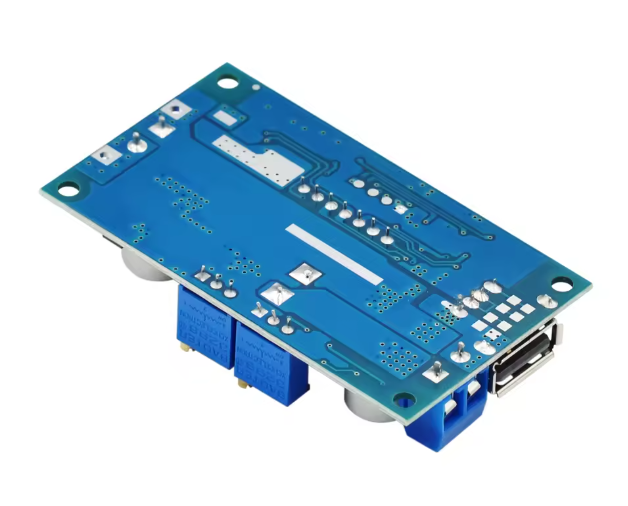

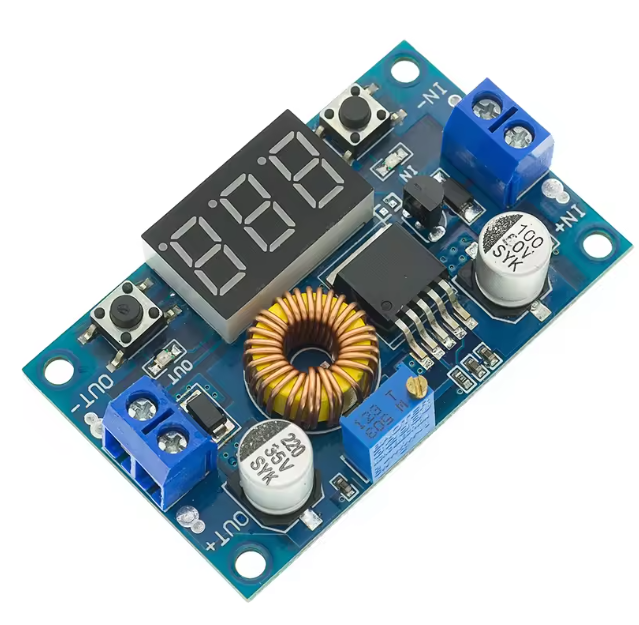

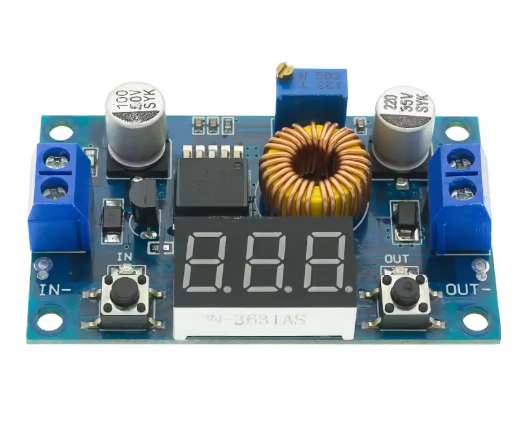

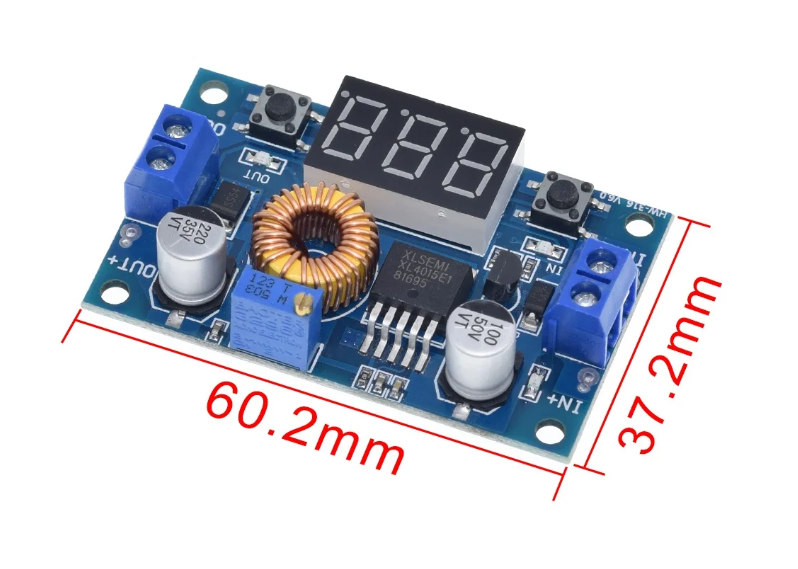

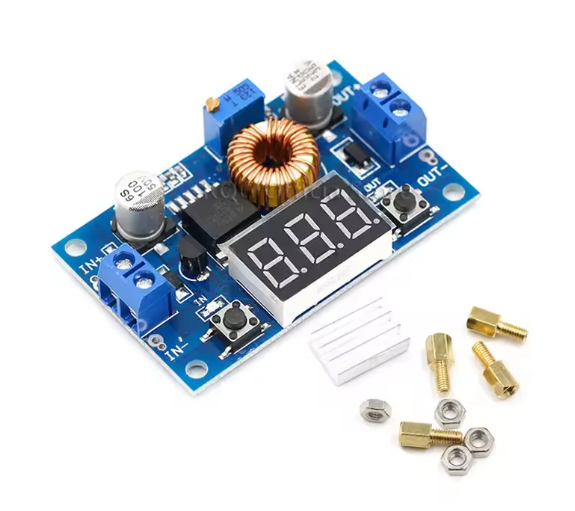

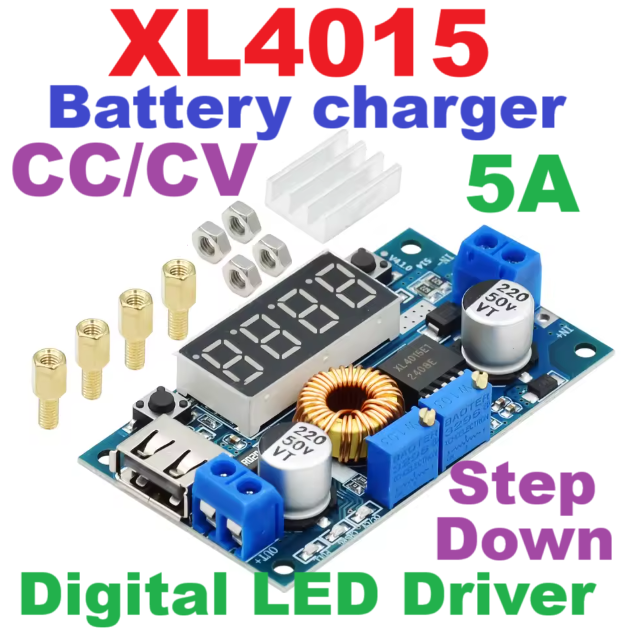

1. การใช้งานเป็นโมดูลลดแรงดันไฟฟ้าทั่วไปพร้อมความสามารถในการป้องกันกระแสเกิน

คำแนะนำ:
(1) ปรับโพเทนชิออมิเตอร์สำหรับแรงดันคงที่ (constant voltage potentiometer) เพื่อให้แรงดันไฟฟ้าขาออก (output voltage) ได้ค่าตามที่คุณต้องการ
(2) ใช้มัลติมิเตอร์ในโหมดวัดกระแส 10A วัดกระแสไฟฟ้าลัดวงจรที่ขาออก (สามารถนำสายวัดทั้งสองเส้นต่อตรงเข้ากับขั้วขาออกได้เลย) ขณะเดียวกันให้ปรับโพเทนชิออมิเตอร์สำหรับกระแสคงที่ (constant current potentiometer) เพื่อให้กระแสขาออกถึงค่ากระแสเกิน (overcurrent value) ที่กำหนดไว้ล่วงหน้า (ตัวอย่างเช่น ถ้ากระแสที่มัลติมิเตอร์แสดงคือ 4A เมื่อคุณใช้โมดูลนี้ กระแสสูงสุดจะไปถึงได้แค่ 4A และเมื่อกระแสถึง 4A ไฟแสดงสถานะสีแดงสำหรับแรงดันคงที่/กระแสคงที่จะติดขึ้นมา หากไม่ถึง ไฟแสดงสถานะนี้จะดับอยู่)

ข้อควรระวัง:
เมื่อใช้งานในโหมดนี้ เนื่องจากขั้วขาออกมีตัวต้านทานการวัดกระแส (current sampling resistor) ขนาด 0.05 โอห์ม จะทำให้เกิดแรงดันตก (voltage drop) ประมาณ 0-0.3V หลังจากต่อโหลดเข้าไป นี่เป็นปรากฏการณ์ปกติ! แรงดันตกนี้ไม่ได้เกิดจากโหลดของคุณดึงลงไป แต่เกิดจากการตกคร่อมที่ตัวต้านทานการวัดกระแสนั่นเอง

2. การใช้งานเป็นเครื่องชาร์จแบตเตอรี่

โมดูลที่ไม่มีฟังก์ชันกระแสคงที่ (constant current) ไม่สามารถนำมาใช้ชาร์จแบตเตอรี่ได้ เพราะความต่างศักย์ระหว่างแบตเตอรี่ที่หมดประจุกับเครื่องชาร์จมีค่าสูงมาก ทำให้กระแสชาร์จสูงเกินไปและทำให้แบตเตอรี่เสียหายได้ ดังนั้นในช่วงแรกของการชาร์จจึงจำเป็นต้องใช้กระแสคงที่ก่อน และเมื่อการชาร์จถึงระดับหนึ่งก็จะเปลี่ยนกลับไปชาร์จแบบแรงดันคงที่โดยอัตโนมัติ

คำแนะนำ:
(1) กำหนดแรงดันลอยตัว (floating voltage) และกระแสชาร์จ (charging current) ของแบตเตอรี่ที่ต้องการชาร์จ (ถ้าพารามิเตอร์ของแบตเตอรี่ลิเธียมคือ 3.7V/2200mAh แรงดันลอยตัวคือ 4.2V และกระแสชาร์จสูงสุดคือ 1C หรือ 2200mA)
(2) ในสภาวะไม่มีโหลด (no-load) ให้ใช้มัลติมิเตอร์วัดแรงดันไฟฟ้าขาออกและปรับโพเทนชิออมิเตอร์สำหรับแรงดันคงที่เพื่อให้แรงดันขาออกถึงค่าแรงดันลอยตัว (ถ้าชาร์จแบตเตอรี่ลิเธียม 3.7V ให้ปรับแรงดันขาออกไปที่ 4.2V)
(3) ใช้มัลติมิเตอร์ในโหมดวัดกระแส 10A วัดกระแสลัดวงจรที่ขาออก (สามารถต่อสายวัดทั้งสองเส้นเข้ากับขั้วขาออกได้เลย) ขณะเดียวกันให้ปรับโพเทนชิออมิเตอร์สำหรับกระแสคงที่เพื่อให้กระแสขาออกถึงค่ากระแสชาร์จที่กำหนดไว้
(4) ค่าเริ่มต้นจากโรงงานสำหรับกระแสไฟเปลี่ยนสถานะหลอดไฟชาร์จ (charge lamp current) คือ 0.1 เท่าของกระแสชาร์จ (ระหว่างการชาร์จแบตเตอรี่ กระแสจะค่อยๆ ลดลง โดยค่อยๆ เปลี่ยนจากการชาร์จแบบกระแสคงที่ไปเป็นการชาร์จแบบแรงดันคงที่ หากตั้งกระแสชาร์จไว้ที่ 1A เมื่อกระแสชาร์จต่ำกว่า 0.1A ไฟสีน้ำเงินจะดับลงและไฟสีเขียวจะติดขึ้น แสดงว่าแบตเตอรี่ชาร์จเต็มแล้ว)
(5) ต่อแบตเตอรี่และเริ่มชาร์จ

(ขั้นตอนที่ 1, 2, 3 และ 4 คือ: ขั้วอินพุตต่อกับแหล่งจ่ายไฟ และขั้วเอาท์พุตไม่ต่อกับแบตเตอรี่หรือไม่มีโหลด)

3. การใช้งานเป็นโมดูลขับ LED กระแสคงที่กำลังสูง

(1) กำหนดกระแสทำงาน (operating current) และแรงดันทำงานสูงสุด (high operating voltage) ของ LED ที่คุณต้องการขับ
(2) ในสภาวะไม่มีโหลด ให้ใช้มัลติมิเตอร์วัดแรงดันไฟฟ้าขาออกและปรับโพเทนชิออมิเตอร์สำหรับแรงดันคงที่เพื่อให้แรงดันขาออกถึงค่าแรงดันทำงานสูงสุดของ LED
(3) ใช้มัลติมิเตอร์วัดกระแสลัดวงจรที่ขาออกในโหมดวัดกระแส 10A และปรับโพเทนชิออมิเตอร์สำหรับกระแสคงที่เพื่อให้กระแสขาออกถึงค่ากระแสทำงานของ LED ที่กำหนดไว้
(4) ต่อ LED และทดสอบการทำงานของเครื่อง

(ขั้นตอนที่ 1, 2 และ 3 คือ: ขั้วอินพุตต่อกับแหล่งจ่ายไฟ และขั้วเอาท์พุตไม่มีโหลดและไม่มีหลอดไฟ LED)

ข้อควรระวัง: โปรดเสริมการระบายความร้อนเมื่อใช้งานโมดูลนี้ที่กระแสเกิน 3A และกำลังไฟฟ้าเกิน 35W!
