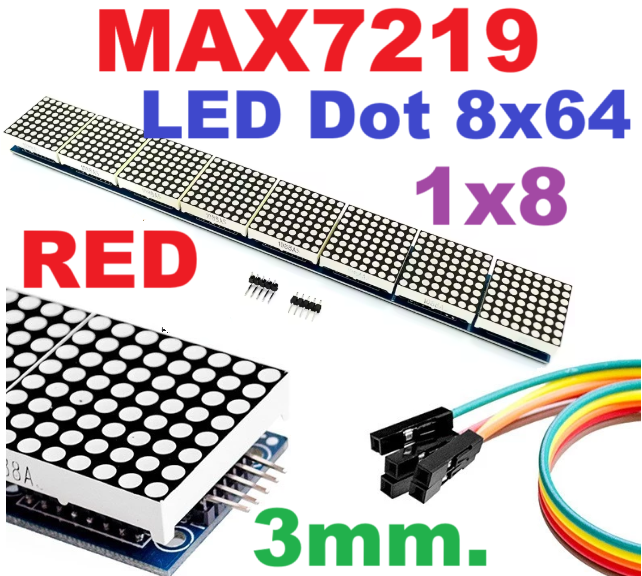

LED Matrix Driver MAX7219 IC Driver Module + LED 3mm Dot Matrix 8 ชุด 8x64 dot สีแดง
| รหัสสินค้า | SKU-03080 |
| หมวดหมู่ | LED dot matrix |
| ราคา | 320.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 2 มี.ค. 2568 |
| อัพเดทล่าสุด | 2 มี.ค. 2568 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
Description
Report Item

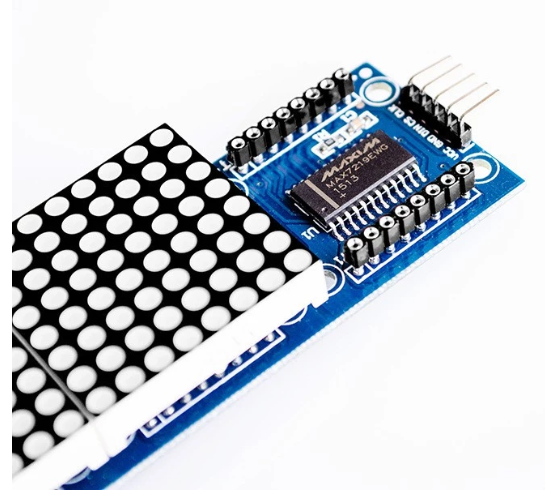

The AX7219 IS an integrated serial I/O COMMon-cathode display driver that connects a microprocessor to an 8-digit, 7-segment digital LED display, as well as a line graph display or 64 individual leds. It includes an on-chip type B BCD encoder, multipath scan loop, segment word driver, and an 8 by 8 static RAM to store each piece of data. Only one external register is used to set the segment current of each LED.
A convenient four - wire serial interface can be connected to all general - purpose microprocessors. Each data can be addressed at update time without the need to rewrite all the displays. The MAX7219 also allows the user to choose to encode or not encode each piece of data.
The entire device includes A 150-μA low-power off mode, analog and digital brightness controls, A scan limit register that allows the user to display 1-8 bits of data, and A detection mode that allows all leds to glow.
Only 3 I/O ports are needed to drive 1 dot matrix! No flicker when dot matrix display! Support for cascading!
Module parameters:
1. A single module can drive an 8*8 common negative lattice
2. Module operating voltage: 5V

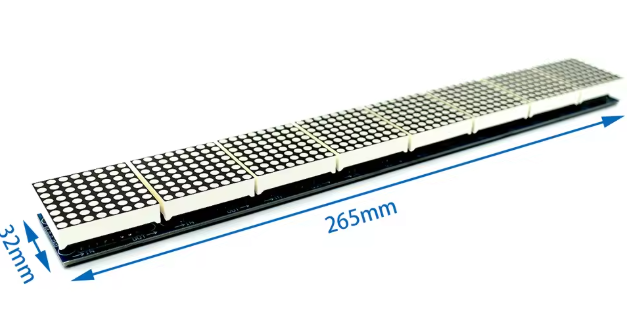

3. Module size: length 26.5 cm X width 3.2 cm X height 1.3 cm
4. With 32 fixing screw holes, aperture 3mm
5. The module has input and output interfaces and supports thecascading of multiple modules
Wiring instructions:

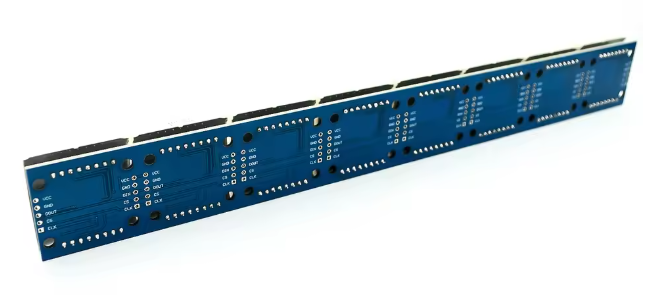

1. The left side of the module is the input port, and the right side is the output port.
2. To control a single module, connect input ports only to the CPU
3. When multiple modules are cascaded, the input terminal of the first module is connected to the CPU, the output terminal is connected to the input terminal of the second module, the output terminal of the second module is connected to the input terminal of the third module, and so on...
Take 51 microcontroller as an example:
The VCC - 5 v
GND to GND
DIN - P2.2
CS - P2.1
The CLK - P2.0

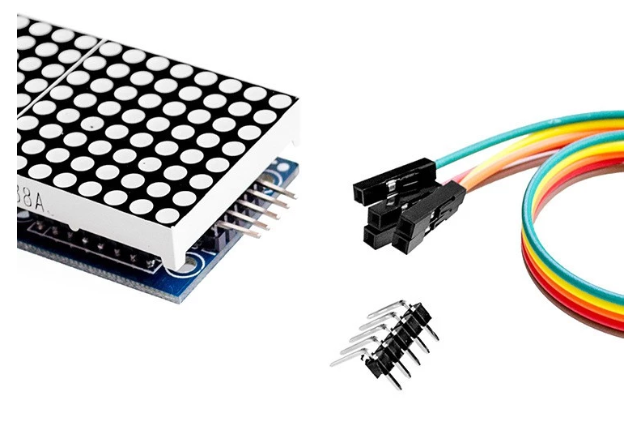

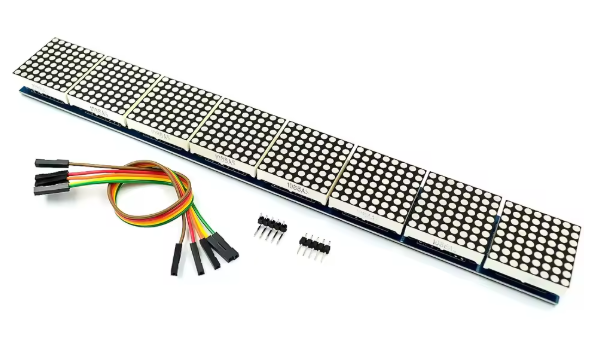

Delivery List:
1.MAX7219 lattice module in eight (finished product, with lattice, tested)
2.20CM Dupont line 5P
3. One pin for each 5P straight bend
โปรแกรมสำหรับ สร้างตัวอักษรหรือกราฟิก และ แปลงเป็นโคดอัตโนมัติ
Link : https://xantorohara.github.io/led-matrix-editor/#3844444444444438
Download Libraries : LedControl
Arduino Code:
/*** @author Teerapong Singthong <st.teerapong@gmail.com>*/#include <avr/pgmspace.h>#include <LedControl.h>const int numDevices = 4; // number of MAX7219s usedconst long scrollDelay = 50; // adjust scrolling speedunsigned long bufferLong [14] = {0};/*pin 12 - DataInpin 11 - CLKpin 10 - CSVCC - 5VGND - GND*/LedControl lc = LedControl(12, 11, 10, numDevices);const unsigned char scrollText[] PROGMEM = {" Welcome to MikroElec.com "};void setup() {for (int x = 0; x < numDevices; x++) {lc.shutdown(x, false); //The MAX72XX is in power-saving mode on startuplc.setIntensity(x, 0); // Set the brightness to default valuelc.clearDisplay(x); // and clear the display}}void loop() {scrollMessage(scrollText);}/*** Define Set of Characters*/const unsigned char font5x7 [] PROGMEM = { // Numeric Font Matrix (Arranged as 7x font data + 1x kerning data)B00000000, //Space (Char 0x20)B00000000,B00000000,B00000000,B00000000,B00000000,B00000000,6,B10000000, //!B10000000,B10000000,B10000000,B00000000,B00000000,B10000000,2,B10100000, //"B10100000,B10100000,B00000000,B00000000,B00000000,B00000000,4,B01010000, //#B01010000,B11111000,B01010000,B11111000,B01010000,B01010000,6,B00100000, //$B01111000,B10100000,B01110000,B00101000,B11110000,B00100000,6,B11000000, //%B11001000,B00010000,B00100000,B01000000,B10011000,B00011000,6,B01100000, //&B10010000,B10100000,B01000000,B10101000,B10010000,B01101000,6,B11000000, //'B01000000,B10000000,B00000000,B00000000,B00000000,B00000000,3,B00100000, //(B01000000,B10000000,B10000000,B10000000,B01000000,B00100000,4,B10000000, //)B01000000,B00100000,B00100000,B00100000,B01000000,B10000000,4,B00000000, //*B00100000,B10101000,B01110000,B10101000,B00100000,B00000000,6,B00000000, //+B00100000,B00100000,B11111000,B00100000,B00100000,B00000000,6,B00000000, //,B00000000,B00000000,B00000000,B11000000,B01000000,B10000000,3,B00000000, //-B00000000,B11111000,B00000000,B00000000,B00000000,B00000000,6,B00000000, //.B00000000,B00000000,B00000000,B00000000,B11000000,B11000000,3,B00000000, ///B00001000,B00010000,B00100000,B01000000,B10000000,B00000000,6,B01110000, //0B10001000,B10011000,B10101000,B11001000,B10001000,B01110000,6,B01000000, //1B11000000,B01000000,B01000000,B01000000,B01000000,B11100000,4,B01110000, //2B10001000,B00001000,B00010000,B00100000,B01000000,B11111000,6,B11111000, //3B00010000,B00100000,B00010000,B00001000,B10001000,B01110000,6,B00010000, //4B00110000,B01010000,B10010000,B11111000,B00010000,B00010000,6,B11111000, //5B10000000,B11110000,B00001000,B00001000,B10001000,B01110000,6,B00110000, //6B01000000,B10000000,B11110000,B10001000,B10001000,B01110000,6,B11111000, //7B10001000,B00001000,B00010000,B00100000,B00100000,B00100000,6,B01110000, //8B10001000,B10001000,B01110000,B10001000,B10001000,B01110000,6,B01110000, //9B10001000,B10001000,B01111000,B00001000,B00010000,B01100000,6,B00000000, //:B11000000,B11000000,B00000000,B11000000,B11000000,B00000000,3,B00000000, //;B11000000,B11000000,B00000000,B11000000,B01000000,B10000000,3,B00010000, //<B00100000,B01000000,B10000000,B01000000,B00100000,B00010000,5,B00000000, //=B00000000,B11111000,B00000000,B11111000,B00000000,B00000000,6,B10000000, //>B01000000,B00100000,B00010000,B00100000,B01000000,B10000000,5,B01110000, //?B10001000,B00001000,B00010000,B00100000,B00000000,B00100000,6,B01110000, //@B10001000,B00001000,B01101000,B10101000,B10101000,B01110000,6,B01110000, //AB10001000,B10001000,B10001000,B11111000,B10001000,B10001000,6,B11110000, //BB10001000,B10001000,B11110000,B10001000,B10001000,B11110000,6,B01110000, //CB10001000,B10000000,B10000000,B10000000,B10001000,B01110000,6,B11100000, //DB10010000,B10001000,B10001000,B10001000,B10010000,B11100000,6,B11111000, //EB10000000,B10000000,B11110000,B10000000,B10000000,B11111000,6,B11111000, //FB10000000,B10000000,B11110000,B10000000,B10000000,B10000000,6,B01110000, //GB10001000,B10000000,B10111000,B10001000,B10001000,B01111000,6,B10001000, //HB10001000,B10001000,B11111000,B10001000,B10001000,B10001000,6,B11100000, //IB01000000,B01000000,B01000000,B01000000,B01000000,B11100000,4,B00111000, //JB00010000,B00010000,B00010000,B00010000,B10010000,B01100000,6,B10001000, //KB10010000,B10100000,B11000000,B10100000,B10010000,B10001000,6,B10000000, //LB10000000,B10000000,B10000000,B10000000,B10000000,B11111000,6,B10001000, //MB11011000,B10101000,B10101000,B10001000,B10001000,B10001000,6,B10001000, //NB10001000,B11001000,B10101000,B10011000,B10001000,B10001000,6,B01110000, //OB10001000,B10001000,B10001000,B10001000,B10001000,B01110000,6,B11110000, //PB10001000,B10001000,B11110000,B10000000,B10000000,B10000000,6,B01110000, //QB10001000,B10001000,B10001000,B10101000,B10010000,B01101000,6,B11110000, //RB10001000,B10001000,B11110000,B10100000,B10010000,B10001000,6,B01111000, //SB10000000,B10000000,B01110000,B00001000,B00001000,B11110000,6,B11111000, //TB00100000,B00100000,B00100000,B00100000,B00100000,B00100000,6,B10001000, //UB10001000,B10001000,B10001000,B10001000,B10001000,B01110000,6,B10001000, //VB10001000,B10001000,B10001000,B10001000,B01010000,B00100000,6,B10001000, //WB10001000,B10001000,B10101000,B10101000,B10101000,B01010000,6,B10001000, //XB10001000,B01010000,B00100000,B01010000,B10001000,B10001000,6,B10001000, //YB10001000,B10001000,B01010000,B00100000,B00100000,B00100000,6,B11111000, //ZB00001000,B00010000,B00100000,B01000000,B10000000,B11111000,6,B11100000, //[B10000000,B10000000,B10000000,B10000000,B10000000,B11100000,4,B00000000, //(Backward Slash)B10000000,B01000000,B00100000,B00010000,B00001000,B00000000,6,B11100000, //]B00100000,B00100000,B00100000,B00100000,B00100000,B11100000,4,B00100000, //^B01010000,B10001000,B00000000,B00000000,B00000000,B00000000,6,B00000000, //_B00000000,B00000000,B00000000,B00000000,B00000000,B11111000,6,B10000000, //`B01000000,B00100000,B00000000,B00000000,B00000000,B00000000,4,B00000000, //aB00000000,B01110000,B00001000,B01111000,B10001000,B01111000,6,B10000000, //bB10000000,B10110000,B11001000,B10001000,B10001000,B11110000,6,B00000000, //cB00000000,B01110000,B10001000,B10000000,B10001000,B01110000,6,B00001000, //dB00001000,B01101000,B10011000,B10001000,B10001000,B01111000,6,B00000000, //eB00000000,B01110000,B10001000,B11111000,B10000000,B01110000,6,B00110000, //fB01001000,B01000000,B11100000,B01000000,B01000000,B01000000,6,B00000000, //gB01111000,B10001000,B10001000,B01111000,B00001000,B01110000,6,B10000000, //hB10000000,B10110000,B11001000,B10001000,B10001000,B10001000,6,B01000000, //iB00000000,B11000000,B01000000,B01000000,B01000000,B11100000,4,B00010000, //jB00000000,B00110000,B00010000,B00010000,B10010000,B01100000,5,B10000000, //kB10000000,B10010000,B10100000,B11000000,B10100000,B10010000,5,B11000000, //lB01000000,B01000000,B01000000,B01000000,B01000000,B11100000,4,B00000000, //mB00000000,B11010000,B10101000,B10101000,B10001000,B10001000,6,B00000000, //nB00000000,B10110000,B11001000,B10001000,B10001000,B10001000,6,B00000000, //oB00000000,B01110000,B10001000,B10001000,B10001000,B01110000,6,B00000000, //pB00000000,B11110000,B10001000,B11110000,B10000000,B10000000,6,B00000000, //qB00000000,B01101000,B10011000,B01111000,B00001000,B00001000,6,B00000000, //rB00000000,B10110000,B11001000,B10000000,B10000000,B10000000,6,B00000000, //sB00000000,B01110000,B10000000,B01110000,B00001000,B11110000,6,B01000000, //tB01000000,B11100000,B01000000,B01000000,B01001000,B00110000,6,B00000000, //uB00000000,B10001000,B10001000,B10001000,B10011000,B01101000,6,B00000000, //vB00000000,B10001000,B10001000,B10001000,B01010000,B00100000,6,B00000000, //wB00000000,B10001000,B10101000,B10101000,B10101000,B01010000,6,B00000000, //xB00000000,B10001000,B01010000,B00100000,B01010000,B10001000,6,B00000000, //yB00000000,B10001000,B10001000,B01111000,B00001000,B01110000,6,B00000000, //zB00000000,B11111000,B00010000,B00100000,B01000000,B11111000,6,B00100000, //{B01000000,B01000000,B10000000,B01000000,B01000000,B00100000,4,B10000000, //|B10000000,B10000000,B10000000,B10000000,B10000000,B10000000,2,B10000000, //}B01000000,B01000000,B00100000,B01000000,B01000000,B10000000,4,B00000000, //~B00000000,B00000000,B01101000,B10010000,B00000000,B00000000,6,B01100000, // (Char 0x7F)B10010000,B10010000,B01100000,B00000000,B00000000,B00000000,5};void scrollFont() {for (int counter = 0x20; counter < 0x80; counter++) {loadBufferLong(counter);delay(500);}}// Scroll Messagevoid scrollMessage(const unsigned char * messageString) {int counter = 0;int myChar = 0;do {// read back a charmyChar = pgm_read_byte_near(messageString + counter);if (myChar != 0) {loadBufferLong(myChar);}counter++;}while (myChar != 0);}// Load character into scroll buffervoid loadBufferLong(int ascii) {if (ascii >= 0x20 && ascii <= 0xff) {for (int a = 0; a < 7; a++) { // Loop 7 times for a 5x7 fontunsigned long c = pgm_read_byte_near(font5x7 + ((ascii - 0x20) * 8) + a); // Index into character table to get row dataunsigned long x = bufferLong [a * 2]; // Load current scroll bufferx = x | c; // OR the new character onto end of currentbufferLong [a * 2] = x; // Store in buffer}byte count = pgm_read_byte_near(font5x7 + ((ascii - 0x20) * 8) + 7); // Index into character table for kerning datafor (byte x = 0; x < count; x++) {rotateBufferLong();printBufferLong();delay(scrollDelay);}}}// Rotate the buffervoid rotateBufferLong() {for (int a = 0; a < 7; a++) { // Loop 7 times for a 5x7 fontunsigned long x = bufferLong [a * 2]; // Get low buffer entrybyte b = bitRead(x, 31); // Copy high order bit that gets lost in rotationx = x << 1; // Rotate left one bitbufferLong [a * 2] = x; // Store new low bufferx = bufferLong [a * 2 + 1]; // Get high buffer entryx = x << 1; // Rotate left one bitbitWrite(x, 0, b); // Store saved bitbufferLong [a * 2 + 1] = x; // Store new high buffer}}// Display Buffer on LED matrixvoid printBufferLong() {for (int a = 0; a < 7; a++) { // Loop 7 times for a 5x7 fontunsigned long x = bufferLong [a * 2 + 1]; // Get high buffer entrybyte y = x; // Mask off first characterlc.setRow(3, a, y); // Send row to relevent MAX7219 chipx = bufferLong [a * 2]; // Get low buffer entryy = (x >> 24); // Mask off second characterlc.setRow(2, a, y); // Send row to relevent MAX7219 chipy = (x >> 16); // Mask off third characterlc.setRow(1, a, y); // Send row to relevent MAX7219 chipy = (x >> 8); // Mask off forth characterlc.setRow(0, a, y); // Send row to relevent MAX7219 chip}}
