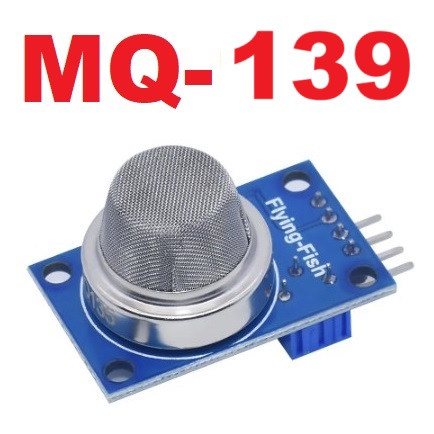

MQ-139 เซ็นเซอร์แก๊ส ตรวจจับสารทำความเย็น (Freon) เช่น R11, R22, R113, R134, R409A, R410A, และสารทำความเย็นอื่นๆ ในกลุ่ม CFCs และ HFCs mq139

โมดูลพร้อมเซ็นเซอร์แก๊ส MQ139 และวงจรที่ออกแบบมาเพื่อให้ใช้งานได้ง่ายแบบ plug and play เพียงต่อไฟและโมดูลก็พร้อมเชื่อมต่อกับไมโครคอนโทรลเลอร์

• การใช้งานหลัก:
  • ตรวจจับการรั่วไหลของสารทำความเย็น เช่น R11, R22, R113, R134A, R409A, และ R410A
  • ใช้ในระบบตรวจจับก๊าซในบ้านและสิ่งแวดล้อม
• ลักษณะการทำงาน:
  • เซ็นเซอร์จะเปลี่ยนแปลงค่าความต้านทานเมื่อสัมผัสกับสารทำความเย็น
  • สามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ เช่น Arduino เพื่อสร้างระบบตรวจจับการรั่วไหลอัตโนมัติ
• การประยุกต์ใช้:
  • ระบบเตือนการรั่วไหลของสารทำความเย็นในบ้านและอาคาร
  • อุปกรณ์ตรวจวัดคุณภาพอากาศในอุตสาหกรรมทำความเย็น
  • โครงการ DIY ที่เกี่ยวข้องกับการตรวจจับก๊าซ

โดยสรุปแล้ว MQ-139 เป็นเซ็นเซอร์ที่สำคัญสำหรับการตรวจจับสารทำความเย็น ซึ่งมีประโยชน์ในการป้องกันการรั่วไหลของสารเหล่านี้ ซึ่งอาจเป็นอันตรายต่อสิ่งแวดล้อมและสุขภาพของมนุษย์

Features:

•

  • แรงดันทำงาน: DC 5V
  • มาพร้อมกับไฟแสดงสถานะกำลังไฟและสัญญาณดิจิทัล
  • มีสัญญาณเอาต์พุต 2 แบบ:
  • เอาต์พุตแบบแอนะล็อก
  • เอาต์พุตแบบ TTL (ระดับสัญญาณดิจิทัล)
  • สัญญาณ TTL ที่ถูกต้องจะอยู่ในระดับต่ำ (Low): (ไฟแสดงสถานะสัญญาณต่ำจะสว่างขึ้น และสามารถเชื่อมต่อกับพอร์ต IO ของไมโครคอนโทรลเลอร์ได้)
  • เอาต์พุตแบบแอนะล็อกจะเพิ่มขึ้นตามความเข้มข้นของแก๊ส: ยิ่งแรงดันสูง แสดงว่าความเข้มข้นของแก๊สยิ่งสูง โดยมีความไวสูง
  • มีอายุการใช้งานยาวนานและมีความเสถียรที่เชื่อถือได้
  • มีลักษณะการตอบสนองที่รวดเร็ว
  • มีรูสำหรับติดตั้งเพื่อความสะดวกในการติดตั้งถาวร
  • ชิปหลัก: LM393, โพรบตรวจจับฟอร์มัลดีไฮด์
  • ขนาด: 35 มม. x 20 มม. x 28 มม.
  • น้ำหนัก: 14 กรัม



   Resources:

• MQ-139 Datasheet
• Example of coding using Arduino by Electropeak: How to Calibrate and Use MQ9 Gas Sensor with Arduino the coding uses MQ9 gas sensor, however for each gas sensor (MQ series) the coding is just the same.
• Example of sensor calibration, by empierre from github, Arduino code.
