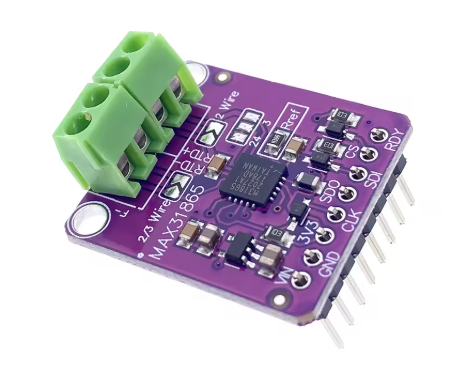

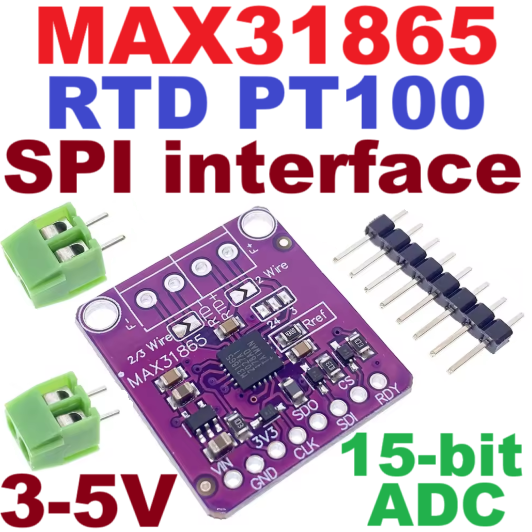

MAX31865 PT100 RTD to Digital 3V-5V Converter Board Temperature Sensor Amplifier Module



8. Integrated fault detection to increase system stability: (RTD open circuit, RTD short circuit to voltage outside the range or short circuit of RTD components).




โคดตัวอย่าง

#include<Adafruit_MAX31865.h>

// กำหนดขา SPI สำหรับ MAX31865

#define MAX31865_CS_PIN 10  // ขา CS (Chip Select)

// สร้าง object สำหรับ MAX31865

Adafruit_MAX31865 thermo = Adafruit_MAX31865(MAX31865_CS_PIN);

// กำหนดค่าสำหรับ PT100

#define RREF      430.0  // ค่าความต้านทาน reference resistor

#define RNOMINAL  100.0  // ค่าความต้านทานที่ 0°C ของ PT100

void setup() {

  Serial.begin(9600);



  // เริ่มต้นการทำงานของ MAX31865

  thermo.begin(MAX31865_PTD_2WIRE);  // สำหรับการต่อแบบ 2 สาย

  // thermo.begin(MAX31865_PTD_3WIRE);  // สำหรับการต่อแบบ 3 สาย

  // thermo.begin(MAX31865_PTD_4WIRE);  // สำหรับการต่อแบบ 4 สาย



  Serial.println("MAX31865 PT100 Temperature Sensor Test");

}

void loop() {

  // อ่านค่าอุณหภูมิ

  float temp = thermo.temperature(RNOMINAL, RREF);



  // ตรวจสอบสถานะการทำงาน

  uint8_t fault = thermo.readFault();



  // แสดงผลอุณหภูมิ

  Serial.print("Temperature = ");

  Serial.print(temp);

  Serial.println(" °C");



  // ตรวจสอบและแสดงข้อผิดพลาด (ถ้ามี)

  if (fault) {

    Serial.print("Fault 0x");

    Serial.println(fault, HEX);

    if (fault & MAX31865_FAULT_HIGHTHRESH) {

      Serial.println("RTD High Threshold");

    }

    if (fault & MAX31865_FAULT_LOWTHRESH) {

      Serial.println("RTD Low Threshold");

    }

    if (fault & MAX31865_FAULT_REFINLOW) {

      Serial.println("REFIN- > 0.85 x Bias");

    }

    if (fault & MAX31865_FAULT_REFINHIGH) {

      Serial.println("REFIN- < 0.85 x Bias");

    }

    if (fault & MAX31865_FAULT_RTDINLOW) {

      Serial.println("RTDIN- < 0.85 x Bias");

    }

    if (fault & MAX31865_FAULT_OVUV) {

      Serial.println("Under/Over Voltage");

    }

    thermo.clearFault();

  }



  delay(1000); // หน่วงเวลา 1 วินาที

}

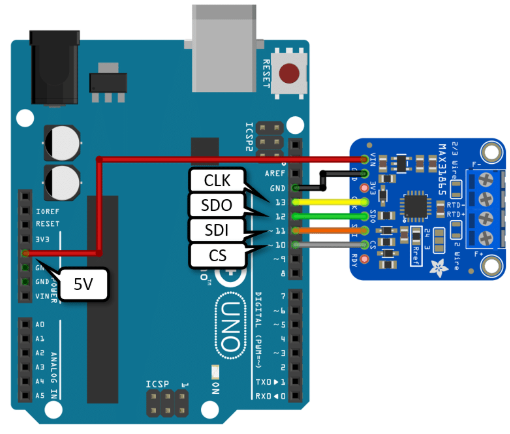

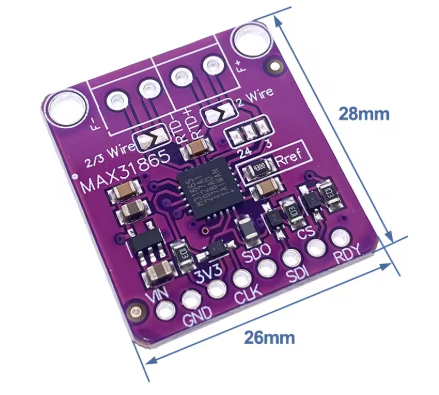

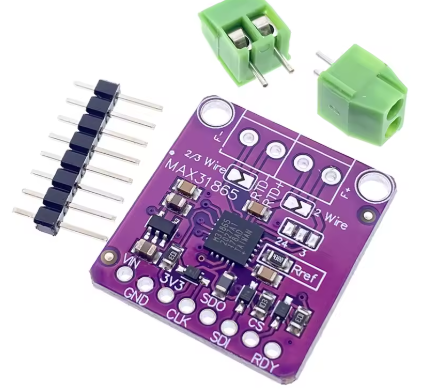

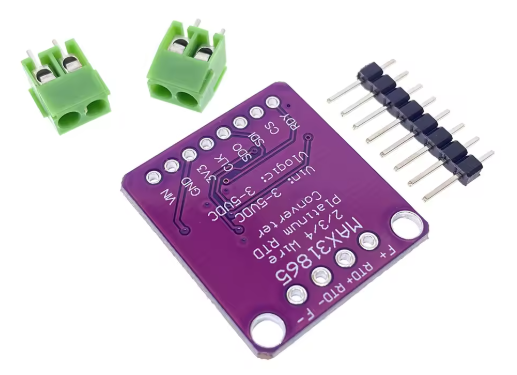

การเชื่อมต่อฮาร์ดแวร์:

1. VDD -> 3.3V หรือ 5V ของ Arduino
2. GND -> GND
3. SDI (MOSI) -> ขา 11 ของ Arduino
4. SDO (MISO) -> ขา 12 ของ Arduino
5. CLK -> ขา 13 ของ Arduino
6. CS -> ขา 10 ของ Arduino (สามารถเปลี่ยนได้โดยแก้ค่า MAX31865_CS_PIN)

คำอธิบายโค้ด:

• โค้ดใช้ไลบรารี Adafruit_MAX31865 ซึ่งต้องติดตั้งผ่าน Library Manager ใน Arduino IDE ก่อน
• รองรับการต่อ PT100 แบบ 2, 3 และ 4 สาย (เลือกในฟังก์ชัน begin())
• แสดงค่าอุณหภูมิทางพอร์ตอนุกรม
• มีระบบตรวจสอบและแจ้งเตือนข้อผิดพลาดต่างๆ

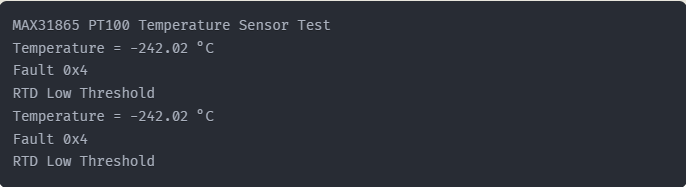

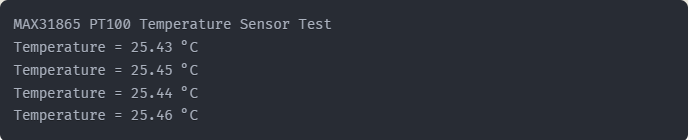

ตัวอย่างผลลัพธ์ที่จะเห็นใน Serial Monitor เมื่อรันโค้ดนี้

ในกรณีที่เซ็นเซอร์ทำงานปกติ จะแสดงค่าอุณหภูมิทุกๆ 1 วินาที

แต่ถ้ามีปัญหาเกิดขึ้น เช่น การต่อสายไม่ถูกต้องหรือเซ็นเซอร์เสีย อาจจะเห็นข้อความแจ้งเตือนแบบนี้:
