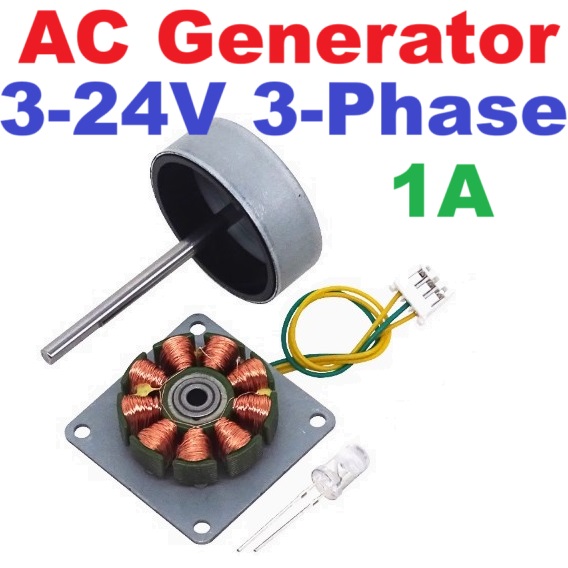

เครื่องกําเนิดไฟฟ้าขนาดเล็ก 3 เฟส Micro three-phase AC generator 3V-24V low power wind hand-cranked generator small silent motor

This product is a three-phase alternator, which can be arbitrarily connected in the two lines to light the LED lamp.This product is suitable for the breeze force micro hydraulic hand friction power system, three-phase ac hair in the school AIDS teaching model.

Product specifications:

Output voltage: 3V-24V
Output current: 0.1A-1A
Rated power: 0.5-12W
Rated speed: 300-6000 RPM

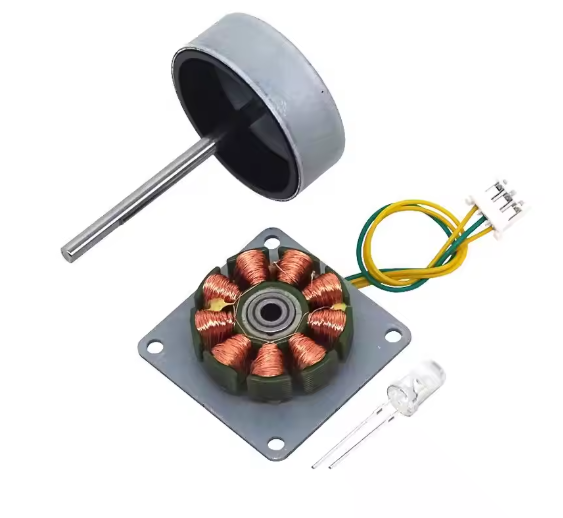

Package include:

1 x motor
1 LED

Note: Blades are not included

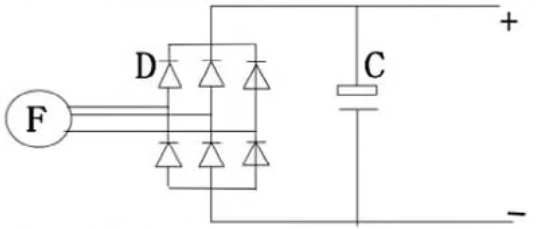

ภาพรวมของวงจร:

วงจรนี้ถูกออกแบบมาเพื่อแปลงกระแสไฟฟ้าสลับ (AC) ที่ได้จากเครื่องกำเนิดไฟฟ้าขนาดเล็กให้เป็นกระแสไฟฟ้าตรง (DC)  โดยหลักการทำงานของวงจรประกอบด้วยส่วนประกอบหลักดังนี้

• เครื่องกำเนิดไฟฟ้า (F): ทำหน้าที่ผลิตกระแสไฟฟ้าสลับ
• ไดโอด (D): ทำหน้าที่แปลงกระแสไฟฟ้าสลับให้เป็นกระแสไฟฟ้าตรงแบบพัลส์
• ตัวเก็บประจุ (C): ทำหน้าที่กรองกระแสไฟฟ้าตรงพัลส์ให้เรียบขึ้น ทำให้ได้กระแสไฟฟ้าตรงที่มีความเสถียรมากขึ้น

การทำงานของวงจร:

1. เครื่องกำเนิดไฟฟ้า: เมื่อหมุนเครื่องกำเนิดไฟฟ้า จะผลิตกระแสไฟฟ้าสลับออกมา โดยมีขั้วบวกและขั้วลับสลับกันไปมา
2. ไดโอด: ไดโอดจะยอมให้กระแสไฟฟ้าไหลผ่านไปในทิศทางเดียวเท่านั้น ทำให้กระแสไฟฟ้าสลับที่ได้จากเครื่องกำเนิดไฟฟ้าถูกแปลงเป็นกระแสไฟฟ้าตรงแบบพัลส์
3. ตัวเก็บประจุ: ตัวเก็บประจุจะทำหน้าที่เก็บประจุไฟฟ้าไว้ ทำให้แรงดันไฟฟ้าตรงที่ได้จากไดโอดมีความเรียบมากขึ้น

จุดประสงค์ของวงจร:

• แปลงกระแสไฟฟ้าสลับเป็นกระแสตรง: เพื่อให้เหมาะสมกับการชาร์จแบตเตอรี่ ซึ่งต้องการกระแสไฟฟ้าตรง
• กรองสัญญาณรบกวน: ตัวเก็บประจุช่วยลดสัญญาณรบกวนที่อาจเกิดขึ้นจากเครื่องกำเนิดไฟฟ้า

ข้อสังเกตเพิ่มเติม:

• แรงดันไฟฟ้าตรงที่ได้: แรงดันไฟฟ้าตรงที่ได้จากวงจรนี้จะมีค่ามากกว่าแรงดันไฟฟ้าสลับที่ได้จากเครื่องกำเนิดไฟฟ้าเล็กน้อย โดยทั่วไปจะประมาณ 1.3 เท่า
• การเลือกใช้ไดโอดและตัวเก็บประจุ: ควรเลือกใช้ไดโอดและตัวเก็บประจุที่มีค่าเหมาะสมกับแรงดันไฟฟ้าและกระแสไฟฟ้าที่เครื่องกำเนิดไฟฟ้าผลิตออกมา
