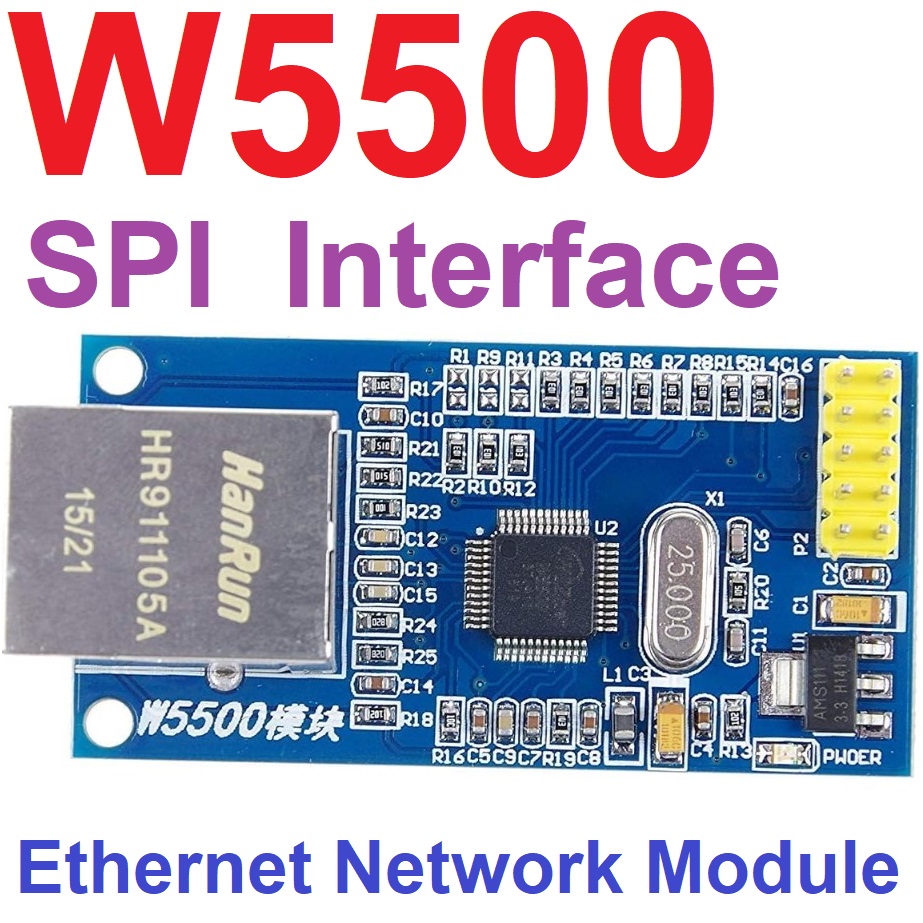

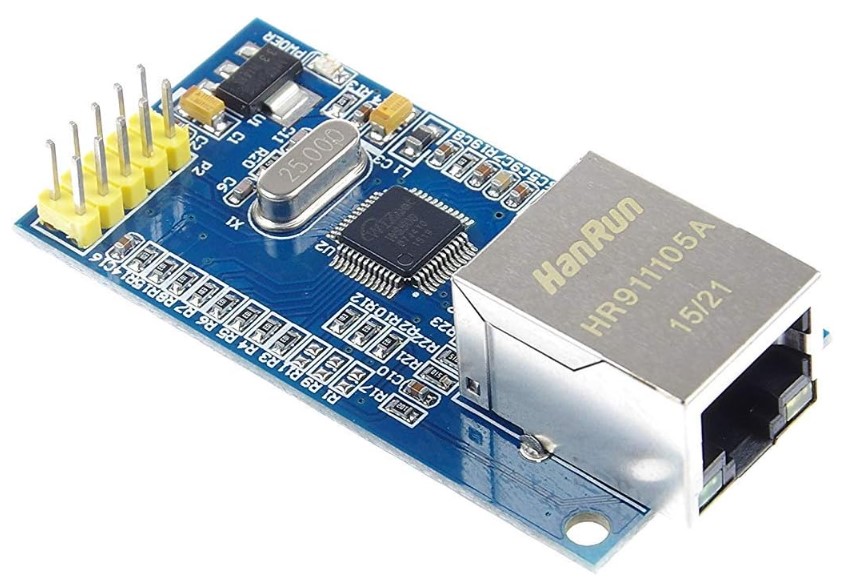

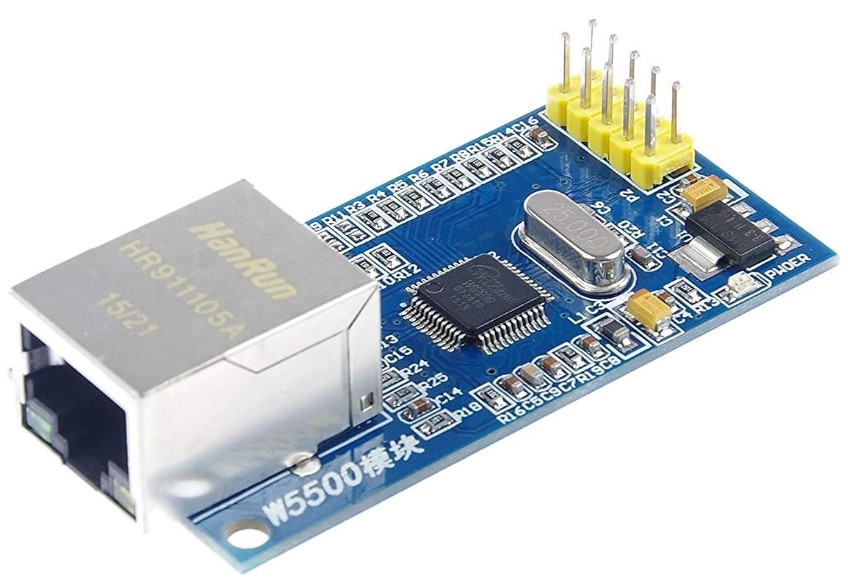

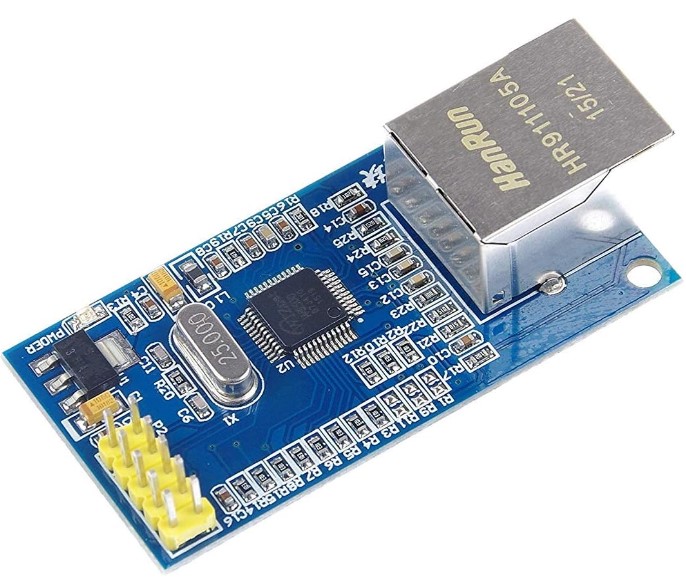

W5500 Ethernet Network Module Hardware With SPI Interface
| รหัสสินค้า | SKU-00299 |
| หมวดหมู่ | โมดูลสื่อสารไร้สาย / อินเตอร์เน็ต |
| ราคา | 150.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 10 มี.ค. 2563 |
| อัพเดทล่าสุด | 19 ก.ค. 2567 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
Product description
Description:
SPI (Serial Peripheral Interface) provides a simple interface connected to the external MCU.
The W5500 supports up to 80MHz SPI communication speed.
To reduce system power consumption, W5500 provides network wake-up and sleep mode.
W5500 is activated in the form of a magic packet when receiving the original Ethernet packet.
Chip Features:
Hardware supports TCP / IP protocols: TCP, UDP, ICMP, IGMP, IPv4, ARP, IGMP, PPPoE and Ethernet.
Supports eight independent ports (sockets).
It offers sleep mode.
WOL provided.
Supports high speed SPI bus (SPI mode 0.3).
32KB internal memory as TX / RX buffer
Embedded 10/100Mbps Ethernet Physical Layer.
It supports auto-negotiation (10 / 100Base Full / Half Duplex).
IP fragmentation is not supported.
3.3V operating voltage, I/O port can withstand 5V voltage.
Multiple signal display (full/half duplex mode, network connection and network speed).
Box contents:
1 x W5500 Ethernet Network Module
ตัวอย่างโคด
#include <SPI.h>
#include <Ethernet.h>
// ตั้งค่า MAC address และ IP address
byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
IPAddress ip(192, 168, 1, 177);
// สร้างออบเจ็กต์ Server
EthernetServer server(80);
void setup() {
// เริ่มต้นใช้งาน Serial Monitor
Serial.begin(9600);
while (!Serial) {
; // หากต่อ Serial ไม่ได้ ให้รอ
}
// เริ่มต้นใช้งาน Ethernet
Ethernet.begin(mac, ip);
// ตรวจสอบการเชื่อมต่อ Ethernet
Serial.print("Server address: ");
Serial.println(Ethernet.localIP());
// เริ่มทำงานของ server
server.begin();
Serial.println("Server started");
}
void loop() {
// ตรวจสอบการเชื่อมต่อของไคลเอนต์
EthernetClient client = server.available();
if (client) {
Serial.println("new client");
// อ่านข้อมูลจากไคลเอนต์
boolean currentLineIsBlank = true;
String buffer = "";
while (client.connected()) {
if (client.available()) {
char c = client.read();
buffer += c;
// อ่านทีละบรรทัด
if (c == '\n' && currentLineIsBlank) {
// ส่งหน้าเว็บให้ไคลเอนต์
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("Connection: close");
client.println("Refresh: 5"); // Refresh web page every 5 seconds
client.println();
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.print("Analog input A0: ");
client.print(analogRead(A0));
client.println("<br />");
client.println("</html>");
break;
}
if (c == '\n') {
// เริ่มบรรทัดใหม่
currentLineIsBlank = true;
}
else if (c != '\r') {
// มีการอ่านข้อมูล
currentLineIsBlank = false;
}
}
}
// ให้คอนเน็คชั่นหลุดออกไป
delay(1);
client.stop();
Serial.println("client disconnected");
}
}
โค้ดนี้แสดงการสร้าง Web Server ง่ายๆ ที่แสดงค่าของ Analog input A0 บนหน้าเว็บ และจะรีเฟรชทุกๆ 5 วินาที
หลักการทำงานมีดังนี้
กำหนดค่า MAC address และ IP address สำหรับ Ethernet
สร้างออบเจ็กต์ EthernetServer ที่ port 80
ในฟังก์ชัน setup() จะเริ่มต้นการใช้งาน Serial, Ethernet และ Server
ในฟังก์ชัน loop() จะตรวจสอบว่ามีไคลเอนต์เชื่อมต่อหรือไม่ หากมีจะอ่านข้อมูลจากไคลเอนต์ และส่งหน้าเว็บพร้อมค่า Analog กลับไป
การเชื่อมต่อ W5500 กับ Arduino จะใช้การสื่อสารแบบ SPI ในการรับส่งข้อมูล หากต้องการศึกษาเพิ่มเติมสามารถดูเอกสารประกอบการใช้งาน W5500 ได้
