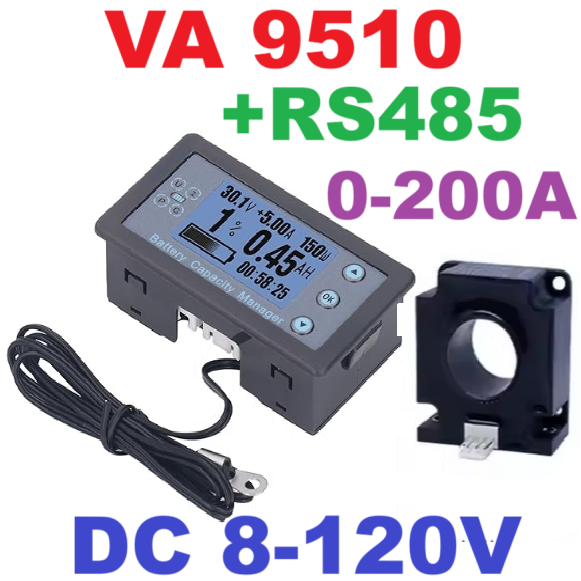

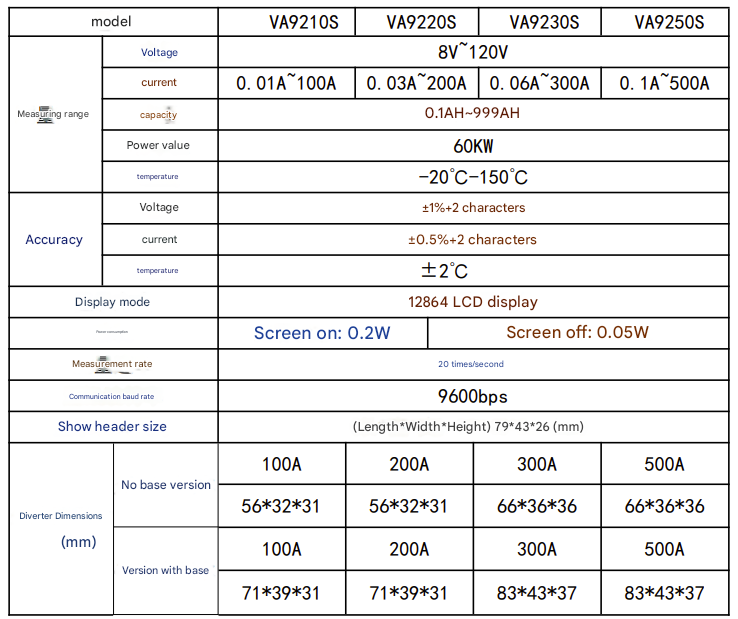

ขอบเขตการใช้งาน:

1. แบตเตอรี่หลากหลายชนิดที่เข้ากันได้ รวมถึงแบตเตอรี่ตะกั่วกรด, LiFePO4, ลิเธียมไอออน, นิกเกิลเมทัลไฮดรายด์ และอื่นๆ
2. ยานพาหนะที่ติดตั้งแบตเตอรี่ เช่น รถจักรยานยนต์ไฟฟ้า รถยนต์ไฟฟ้า รถบ้าน และอื่นๆ
3. การทดลองวัดค่าพารามิเตอร์ทางไฟฟ้า ห้องปฏิบัติการวิจัยทางวิทยาศาสตร์ ระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ และอื่นๆ

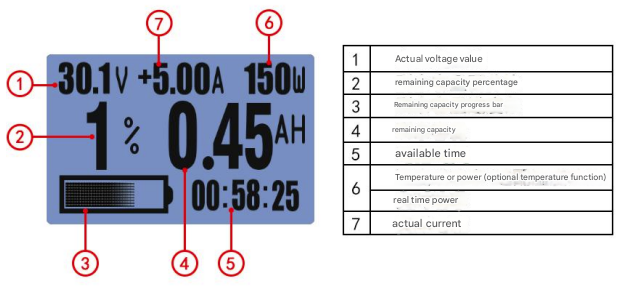

 คำแนะนำการใช้งานปุ่มลัดทั่วไป:

1. ในหน้าจอหลัก กดปุ่ม OK เพื่อสลับหน้าจอแสดงผล
2. ในหน้าจอหลัก กดปุ่มขึ้นสั้นๆ เพื่อเพิ่มความสว่างของไฟพื้นหลัง กดปุ่มลงสั้นๆ เพื่อลดความสว่างของไฟพื้นหลัง
3. ในหน้าจอหลัก กดปุ่มขึ้นค้างไว้เพื่อเติมความจุให้เต็ม กดปุ่มลงค้างไว้เพื่อล้างความจุเป็นศูนย์
4. ในหน้าจอหลัก กดปุ่ม OK ค้างไว้เพื่อเข้าสู่หน้าจอการตั้งค่าพารามิเตอร์ กดปุ่มลงหรือปุ่มขึ้นสั้นๆ เพื่อสลับรายการพารามิเตอร์การตั้งค่า กดปุ่ม OK สั้นๆ เพื่อเลือกปรับพารามิเตอร์ กดปุ่มลงสั้นๆ เพื่อสลับค่าเพิ่มขึ้นของพารามิเตอร์ กดปุ่มขึ้นสั้นๆ เพื่อเปลี่ยนขนาดค่าพารามิเตอร์ กดปุ่ม OK ค้างไว้เพื่อออกจากหน้าจอการตั้งค่าพารามิเตอร์และบันทึกพารามิเตอร์ที่ตั้งค่าไว้

2. คู่มืออ้างอิงการตั้งค่าพารามิเตอร์ทั่วไป:

2.1 ขั้นตอนการตั้งค่าความจุรวมของแบตเตอรี่ (กดปุ่มขึ้นค้างไว้หลังจากชาร์จเต็มครั้งแรก)

1. การแนะนำปุ่มลัด

1. คลิก OK บนอินเตอร์เฟซหลักเพื่อสลับหน้าจอ

2. บนอินเตอร์เฟซหลัก กดปุ่มบนสั้นๆ เพื่อเพิ่มความสว่างหน้าจอ และกดปุ่มล่างสั้นๆ เพื่อลดความสว่างหน้าจอ

3. บนอินเตอร์เฟซหลัก กดปุ่มบนค้างเพื่อเติมความจุเต็ม และกดปุ่มล่างค้างเพื่อรีเซ็ตความจุ

4. บนอินเตอร์เฟซหลัก กดปุ่ม OK ค้างเพื่อเข้าสู่หน้าการตั้งค่าพารามิเตอร์ กดปุ่มล่างหรือปุ่มบนสั้นๆ เพื่อสลับรายการตั้งค่าพารามิเตอร์ กดปุ่ม OK สั้นๆ เพื่อเลือกพารามิเตอร์ที่ปรับ กดปุ่มล่างสั้นๆ เพื่อสลับค่าขั้นของพารามิเตอร์ที่ปรับ กดปุ่มบนสั้นๆ เพื่อเปลี่ยนค่าพารามิเตอร์ กดปุ่ม OK ค้างเพื่อออกจากอินเตอร์เฟซการตั้งค่าพารามิเตอร์และบันทึกการตั้งค่า

2. ฟังก์ชันของตัวเลือกการตั้งค่าและข้อควรระวัง

1. "CAP" ค่าความจุแบตเตอรี่ทั้งหมด: ตั้งค่า AH ทั้งหมดของแบตเตอรี่ หากไม่ตั้งค่า ค่า AH ของการชาร์จและคายประจุจะเพิ่มขึ้น

(หมายเหตุ: ต้องตั้งค่าความจุทั้งหมดครั้งแรกที่ใช้งาน หากไม่ตั้งค่าจะทำให้การวัดไม่แม่นยำ หากทราบความจุแบตเตอรี่สามารถตั้งค่าได้โดยตรง หากไม่ทราบความจุ สามารถทดสอบโดยการชาร์จและคายประจุไปมา และตั้งค่า AH ที่สามารถคายประจุได้เมื่อชาร์จเต็ม หากเสื่อมสภาพ สามารถทดสอบและตั้งค่าใหม่ได้)

2. "FUL" ตั้งค่าการป้องกันแรงดันเกิน: หลังจากตั้งค่าแรงดันเกิน (น้อยกว่าแรงดันชาร์จเต็มเล็กน้อย) เมื่อเมตรแสดงแรงดันนี้และคงอยู่เป็นเวลา 20 วินาทีระหว่างการชาร์จ แบตเตอรี่จะชาร์จเต็มโดยอัตโนมัติเพื่อหลีกเลี่ยงความผิดพลาดสะสม

3. "ZER" ตั้งค่าการป้องกันแรงดันต่ำ: หลังจากตั้งค่าแรงดันต่ำ (มากกว่าแรงดันป้องกันต่ำเล็กน้อย) เมตรจะล้างหมายเลข AH โดยอัตโนมัติเมื่อเมตรแสดงแรงดันต่ำกว่านี้เป็นเวลา 20 วินาทีระหว่างการคายประจุ เพื่อหลีกเลี่ยงความผิดพลาดสะสม

4. "POF" ฟังก์ชันการวนซ้ำสำรอง

5. "APC" การเตือนกะพริบแบตเตอรี่ต่ำ: เมื่อเปอร์เซ็นต์แบตเตอรี่ต่ำกว่าค่าที่ตั้งไว้ การเตือนจะกะพริบ

6. "PAH" การเตือนกะพริบเสียงต่ำ: เมื่อปริมาตรต่ำกว่าค่า AH ที่ตั้งไว้ การเตือนจะกะพริบ

7. "PAI" ตั้งค่ากระแสศูนย์: การตั้งค่าบางค่าสามารถขจัดกระแสไร้โหลดที่เกิดจากการเลื่อนของอุณหภูมิได้

(รีเซ็ตกระแสเป็นศูนย์ในสภาวะไร้โหลด เนื่องจากการเลื่อนของอุณหภูมิ กระแส 0.2A อาจปรากฏเป็นครั้งคราว ในกรณีนี้ ตั้งค่ากระแสศูนย์เป็น 0.3A เมื่อค่ากระแสที่วัดได้น้อยกว่า 0.3A เครื่องมือจะไม่แสดง เมื่อกระแสทำงานมากกว่า 0.3A เครื่องมือจะแสดงค่ากระแสตามปกติ)

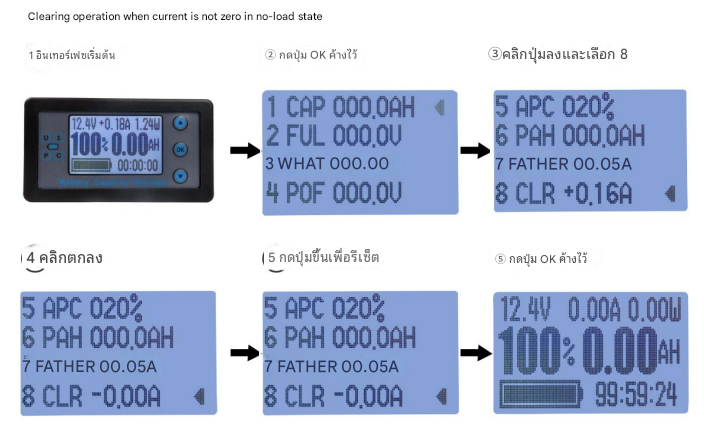

8. "CLR" รีเซ็ตกระแส: ในสภาวะไร้โหลด หากค่ากระแสไม่เป็นศูนย์ ให้รีเซ็ตที่นี่ (หมายเหตุ: เมื่อเพิ่งเปิดเครื่อง มีกระแสในสภาวะไร้โหลด ซึ่งอาจเกิดจากสภาพแวดล้อม เพียงรีเซ็ตตามสภาวะไร้โหลด)

9. "ADS" การตั้งค่าที่อยู่การสื่อสาร: เปลี่ยนที่อยู่การสื่อสารของอุปกรณ์

10. "ENB" การตั้งค่าปิดหน้าจอ: หลังจากเปิด หน้าจอจะปิดและเปิดโดยอัตโนมัติ

11. "BWH" ตั้งค่าพลังงานแบตเตอรี่ทั้งหมด: ตั้งค่า KWH ของแบตเตอรี่ หากไม่ตั้งค่า KWH ของการชาร์จและคายประจุจะเพิ่มขึ้น

(หมายเหตุ: ความจุแบตเตอรี่ขึ้นอยู่กับ AH เป็นหลัก KWH เป็นเพียงการอ้างอิง)

3. ข้อควรระวังและการบำรุงรักษา

1. ห้ามใช้เครื่องมือนอกเหนือช่วงแรงดันและกระแสที่กำหนด มิฉะนั้นเครื่องมือจะเสียหาย

2. ห้ามต่อขั้วบวกและลบกลับกัน มิฉะนั้นจะไม่สามารถวัดอย่างถูกต้อง

3. เก็บเครื่องมือไว้ในสภาพแวดล้อมที่แห้ง

4. ห้ามพยายามถอดประกอบเครื่องมือ การทำลายบรรจุภัณฑ์จะทำให้การรับประกันเป็นโมฆะ ไม่มีชิ้นส่วนที่ผู้ใช้สามารถซ่อมแซมได้

สำหรับชิ้นส่วนที่ซ่อมได้ ให้ซ่อมผ่านศูนย์ซ่อมที่กำหนดหรือส่งกลับโรงงานของเรา

5. โปรดอย่าเคลื่อนย้ายเครื่องมือโดยรุนแรงขณะทำงานตามปกติ เพื่อหลีกเลี่ยงความเสียหายที่ไม่อาจซ่อมแซมได้ต่อวงจรภายใน

Communication Protocol

RS485 communication baud rate 9600.

Address position 0 is the broadcast address: all instructions are applicable (but there is no return data).

Note: The data sent by the instructions are all hexadecimal numbers.

One: Read data instruction command + address position (1-40)


1. For example, send FB 01

Return data:

FB 01+ (data1 ... data20)

Actual current value = (data1 << 8 | data2) / 100; (A)

Actual voltage value = (data3 << 8 | data4) / 100; (V)

Actual energy value = (data5 << 24 | data6 << 16 | data7 << 8 | data8) / 10000; (KWH)

Actual capacity value = (data9 << 24 | data10 << 16 | data11 << 8 | data12) / 1000; (AH)

Current Direction = data13; (0: Discharge; 1: Charge)

Remaining Capacity Percentage = data14

Temperature = data15 (Temperature starts from -20 degrees Celsius)

2. For example, send FD Fch (assuming Fch address code is 0x01)

Return Data FD 01+ (data1 data2 data3 data4)

Total Battery Capacity BAT = (data1 << 8 | data2) / 10; Model Mode = (data3 << 8 | data4)

Two: Parameter Setting Command FE + Address Code + (Command Data) + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits) Return: FE + Address Code

1. Current Zeroing FE 01 D3 + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits)

For example, send FE 01 D3 00 00 00 01

2. Set Charge Overvoltage Value FE 01 D6 + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits)

For example, send FE 01 D6 00 00 0F A0 Actual Setting Value OVP = 00000FA0 Converted to Decimal 4000 400.0V Range (0-500.0V)

3. Set Discharge Undervoltage Value FE 01 D7 + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits)

For example, send FE 01 D7 00 00 0B B8 Actual Setting Value LVP = 00000BB8 Converted to Decimal 3000 300.0V Range (0-500.0V)

4. Set Discharge Overcurrent Value FE 01 D8 + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits)

For example, send FE 01 D8 00 00 00 C8 Actual Setting Value NCP = 00 00 00 B8 Converted to Decimal 200 20.0A Range (0-500.0A)

5. Set Charge Overcurrent Value FE 01 D9 + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits)

For example, send FE 01 D9 00 00 00 C8 Actual Setting Value OCP = 00 00 00 B8 Converted to Decimal 200 20.0A Range (0-500.0A)

6. Accumulated AH Number Clear 0 Command FE 01 DD + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits)

For example, send FE 01 DD 00 00 00 01


7. Set Remaining Capacity Percentage FE 01 E6 + Data (24-32 bits) + Data (17-23 bits) + Data (9-16 bits) + Data Bits (1-8 bits)

For example, send: FE 01 E6 00 00 00 32 Actual setting value is 00000032, converted to decimal 50, 50% range (0-100)

8. Set total battery capacity AH number FE 01 E7 + data (24-32 bits) + data (17-23 bits) + data (9-16 bits) + data bits (1-8 bits)

For example, send: FE 01 E7 00 00 27 10 Actual setting value is 00002710, converted to decimal = 10000, 1000.0AH range (0-6500.0AH)

9. Set total battery energy WH number FE 01 E8 + data (24-32 bits) + data (17-23 bits) + data (9-16 bits) + data bits (1-8 bits)

For example, send: FE 01 E8 00 00 27 10 Actual setting value is 00002710, converted to decimal 1000.0KWH range (0-6500.0KWH)

10. Set measurement board communication address code FE 01 E9 + data (24-32 bits) + data (17-23 bits) + data (9-16 bits) + data bits (1-8 bits)

For example, send: FE 01 E9 00 00 00 05 Modify communication address code, actual setting value is 00000005, converted to decimal 5 (0-40)

11. Save setting parameters FE 01 EA + data (24-32 bits) + data (17-23 bits) + data (9-16 bits) + data bits (1-8 bits)

For example, send: FE 01 EA 00 00 00 01 (After modifying parameters, it is necessary to send this command to save parameters, to ensure parameters are not lost after power outage)

12. Add data save button on the home page, otherwise home page setting data cannot be saved Save setting parameters FE 01 EE + data (24-32 bits) + data (17-23 bits) + data (9-16 bits) + data bits (1-8 bits)

For example, send: FE 01 EE 00 00 00 01 (Home page setting data can be saved)
