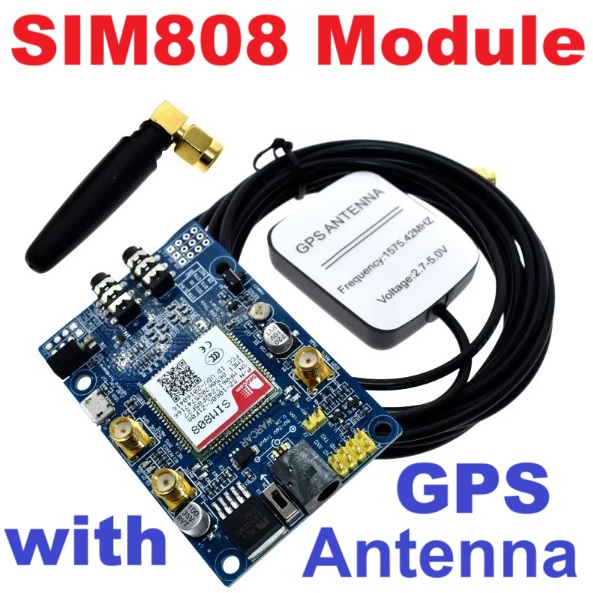

SIM808 Module GSM GPRS GPS Development Board IPX SMA with GPS Antenna Raspberry Pi Support 2G 3G 4G SIM Card
| รหัสสินค้า | SKU-02784 |
| หมวดหมู่ | ระบบเครือข่าย GPS / GPRS / GSM |
| ราคา | 720.00 บาท |
| ลงสินค้า | 23 พ.ย. 2567 |
| อัพเดทล่าสุด | 7 ก.ค. 2568 |
ขออภัย สินค้าหมด
รายละเอียดสินค้า

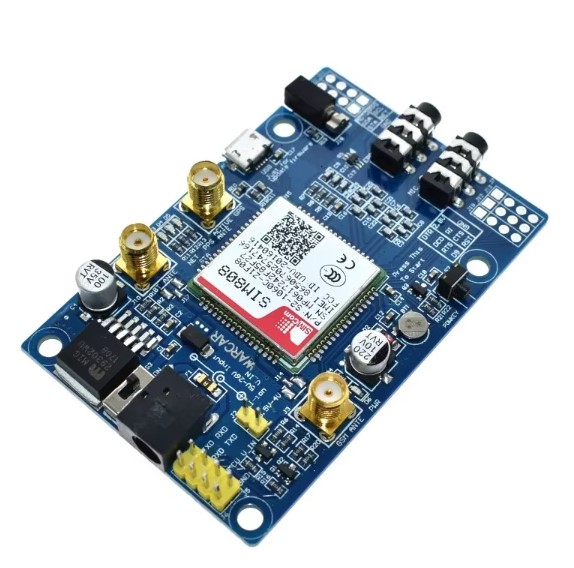

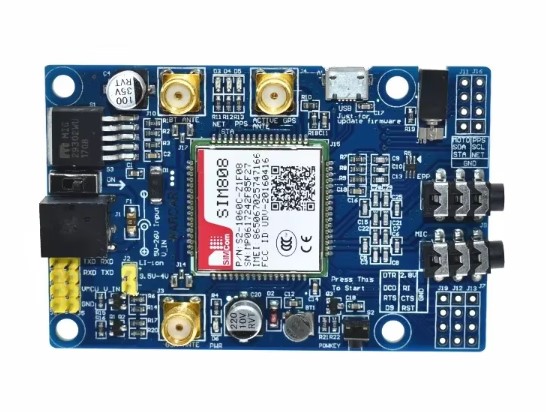

Description:
1. Three power interfaces: DC044 and V_IN interfaces and lithium battery interface.
Please note: The range of DC044 and V_IN pin voltage is 5-26V, when using 5V power supply, please make sure the power supply can provide 2A current. The voltage range of lithium battery input power is 3.5-4.2V.
2. Switch: It is used to turn on/off the input power supply for the module. When using, please confirm that the switch is switched to the open state (close to the inner board).
3. SMA antenna interface: There are GSM antenna interface, GPS antenna interface on the board and BT antenna interface.
4. Start button: When the board is powered on, the LED (Pwr) will light up. After long pressing (about 2 seconds) on this button, the other three LEDs will light up, and one of them will start flashing, indicating that the SIM808 is now working. When the GSM and GPS antenna power supply and SIM card are properly connected to the module, the LED will flash slowly (3 seconds de 1 second light), indicating that the module has registered to the network, and you can make a call or do other things.
5. TTL Serial Interface: TTL level interface. Note: The VMCU pin is used to control the high level of the TTL UART, so as to realize the matching between the 1.25V/3.3V/5V system. For example, if you want to use the 51 MCU to control this board, the VMCU pin should be connected to DC5V, and if you use the STM32 MCU, the VMCU pin should be connected to DC3.3V. The RXD pin is the RXD of SIM808, and the TXD pin is the TXD of SIM808. The V_IN pin can be connected to the power supply, the function of this pin has the same DC044 function.
6. USB Interface: This interface is used to update the firmware of the SIM808 module.
Operation Description:
1. Preparation:
SIM808 Shield
DC9V Adapter
USB-TTL Module or other tools
PC software
2.Hardware configuration
2.1Connect the USB-TTL to the UART interface
USB-TTL SIM808
TXD RXD
RXD TXD
GND GND

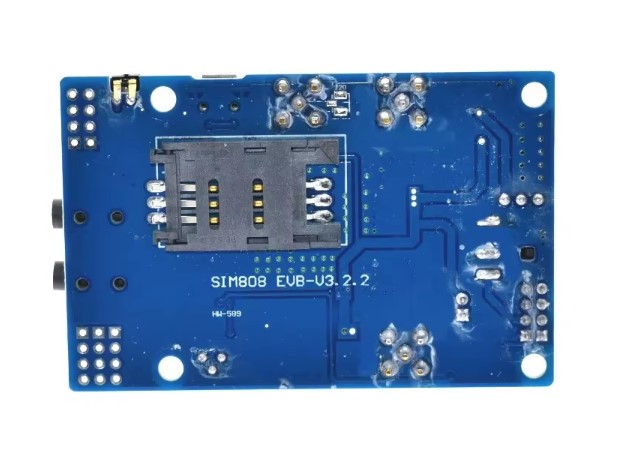

2.2 Insert the correct SIM card into the SIM card holder

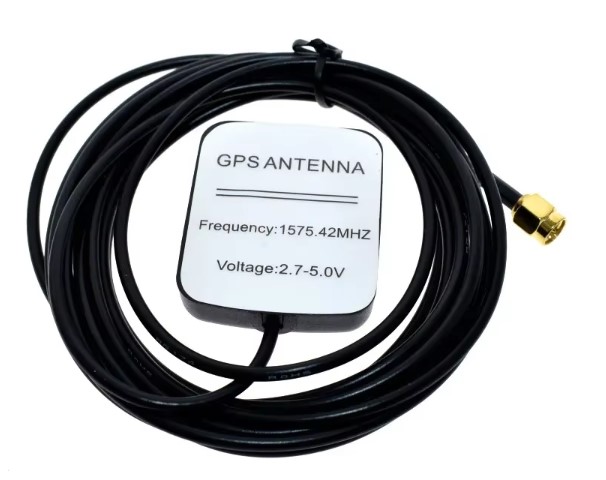

2.3 Connect the GPS antenna and GSM antenna to the board Connect the adapter to the DC044 interface
2.4 Turn the switch
2.5 Press the Powkey button for 2 seconds, the SIM808 module will work and the other 3 LEDs will be on
SIM808 GSM GPRS GPS Development Board IPX SMA Module with GPS Antenna for Raspberry Pi Support 2G 3G 4G SIM Card
รายละเอียด:
1. อินเทอร์เฟซพาวเวอร์ 3 แบบ: อินเทอร์เฟซ DC044 และ V_IN และอินเทอร์เฟซแบตเตอรี่ลิเธียม หรือโปรดทราบ: ช่วงแรงดันของพิน DC044 และ V_IN คือ 5-26V เมื่อใช้แหล่งจ่ายไฟ 5V โปรดตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟสามารถจ่ายกระแสได้ 2A ช่วงแรงดันของอินพุตพาวเวอร์แบตเตอรี่ลิเธียมคือ 3.5-4.2V
2. สวิตช์: ใช้สำหรับเปิด/ปิดแหล่งจ่ายไฟอินพุตสำหรับโมดูล เมื่อใช้งาน โปรดตรวจสอบให้แน่ใจว่าสวิตช์ถูกเปิดอยู่ (เข้าใกล้แผงวงจรด้านใน)
3. อินเทอร์เฟซเสาอากาศ SMA: มีอินเทอร์เฟซเสาอากาศ GSM อินเทอร์เฟซเสาอากาศ GPS และอินเทอร์เฟซเสาอากาศ BT บนแผงวงจร
4. ปุ่มเริ่มต้น: เมื่อแผงวงจรได้รับพาวเวอร์ LED (Pwr) จะสว่างขึ้น หลังจากกดปุ่มนี้ค้างไว้นาน (ประมาณ 2 วินาที) LED อีกสามดวงจะสว่างขึ้น และหนึ่งในนั้นจะเริ่มกระพริบ แสดงว่า SIM808 กำลังทำงานอยู่ เมื่อแหล่งจ่ายไฟเสาอากาศ GSM และ GPS และซิมคาร์ดเชื่อมต่อกับโมดูลอย่างถูกต้อง LED จะกระพริบช้าๆ (3 วินาทีติด 1 วินาทีดับ) แสดงว่าโมดูลได้ลงทะเบียนเข้าเครือข่ายแล้ว และคุณสามารถโทรหรือทำสิ่งอื่นๆ ได้
5. อินเทอร์เฟซซีเรียล TTL: อินเทอร์เฟซระดับ TTL หมายเหตุ: พิน VMCU ใช้สำหรับควบคุมระดับสูงของ TTL UART เพื่อให้สามารถจับคู่กับระบบ 1.25V/3.3V/5V ตัวอย่างเช่น หากคุณต้องการใช้ MCU 51 เพื่อควบคุมแผงวงจรนี้ พิน VMCU ควรเชื่อมต่อกับ DC5V และหากใช้ STM32 MCU พิน VMCU ควรเชื่อมต่อกับ DC3.3V พิน RXD คือ RXD ของ SIM808 และพิน TXD คือ TXD ของ SIM808 พิน V_IN สามารถเชื่อมต่อกับแหล่งจ่ายไฟได้ ฟังก์ชันของพินนี้มีฟังก์ชันเดียวกันกับ DC044
6. อินเทอร์เฟซ USB: อินเทอร์เฟซนี้ใช้สำหรับอัพเดตเฟิร์มแวร์ของโมดูล SIM808
การกำหนดค่าฮาร์ดแวร์
เชื่อมต่อ USB-TTL เข้ากับอินเทอร์เฟซ UART
| USB-TTL | SIM808 |
|---|---|
| TXD | RXD |
| RXD | TXD |
| GND | GND |
2.2 ใส่ซิมคาร์ดที่ถูกต้องลงในที่ใส่ซิมคาร์ด
2.3 เชื่อมต่อเสาอากาศ GPS และเสาอากาศ GSM เข้ากับแผงวงจร เชื่อมต่ออแดปเตอร์เข้ากับอินเทอร์เฟซ DC044
2.4 เปิดสวิตช์
2.5 กดปุ่ม Powkey ค้างไว้เป็นเวลา 2 วินาที โมดูล SIM808 จะทำงานและ LED อีก 3 ดวงจะสว่างขึ้น
ตัวอย่างการเชื่อมต่อ (SIM ที่ใช้ทดสอบ: AIS 5G )
โคดตัวอย่าง
// SIM808 Test Code - SIM Card และ GPS เท่านั้น
#include <SoftwareSerial.h>
// กำหนดพิน
SoftwareSerial sim808(2, 3); // RX, TX
const int pwrKey = 9;
// ตัวแปรสำหรับเก็บข้อมูล
String response = "";
bool gpsEnabled = false;
void setup() {
Serial.begin(9600);
sim808.begin(9600);
pinMode(pwrKey, OUTPUT);
Serial.println("=== SIM808 Test Started ===");
// เปิด SIM808
powerOn();
delay(3000);
// ทดสอบฟังก์ชันต่างๆ
testSIM();
testGPS();
}
void loop() {
// อ่านข้อมูล GPS แบบต่อเนื่อง
if (gpsEnabled) {
readGPS();
}
delay(5000);
}
void powerOn() {
Serial.println("Powering ON SIM808...");
digitalWrite(pwrKey, HIGH);
delay(2000);
digitalWrite(pwrKey, LOW);
delay(5000);
}
void testSIM() {
Serial.println("=== Testing SIM Card ===");
// ทดสอบการติดต่อ
sendCommand("AT", 2000);
// ตรวจสอบ SIM Card
sendCommand("AT+CPIN?", 2000);
// ตรวจสอบสัญญาณ
sendCommand("AT+CSQ", 2000);
// ตรวจสอบเครือข่าย
sendCommand("AT+CREG?", 2000);
// ข้อมูลโมดูล
sendCommand("AT+GMI", 2000); // ผู้ผลิต
sendCommand("AT+GMM", 2000); // รุ่น
sendCommand("AT+GMR", 2000); // เวอร์ชัน
}
void testGPS() {
Serial.println("=== Testing GPS Functions ===");
// เปิด GPS
sendCommand("AT+CGPSPWR=1", 2000);
sendCommand("AT+CGPSRST=1", 2000);
// ตั้งค่า GPS
sendCommand("AT+CGPSIPR=9600", 2000);
gpsEnabled = true;
Serial.println("GPS enabled - will read coordinates in loop");
}
void readGPS() {
sendCommand("AT+CGPSINF=0", 2000);
// แปลงข้อมูล GPS ที่ได้รับ
if (response.indexOf("+CGPSINF: 0,") != -1) {
int start = response.indexOf("+CGPSINF: 0,") + 12;
String gpsData = response.substring(start);
if (gpsData.length() > 10) {
Serial.println("GPS Data: " + gpsData);
parseGPSData(gpsData);
} else {
Serial.println("GPS: No fix yet...");
}
}
}
void parseGPSData(String data) {
// Format: lat,lon,alt,utc,ttff,num,speed,course
int commaCount = 0;
int lastIndex = 0;
for (int i = 0; i < data.length(); i++) {
if (data.charAt(i) == ',') {
String value = data.substring(lastIndex, i);
switch(commaCount) {
case 0:
if (value.length() > 0) {
Serial.println("Latitude: " + value);
}
break;
case 1:
if (value.length() > 0) {
Serial.println("Longitude: " + value);
}
break;
case 2:
if (value.length() > 0) {
Serial.println("Altitude: " + value + " m");
}
break;
case 6:
if (value.length() > 0) {
Serial.println("Speed: " + value + " km/h");
}
break;
}
lastIndex = i + 1;
commaCount++;
}
}
}
void sendCommand(String command, int timeout) {
response = "";
sim808.println(command);
long int time = millis();
while((time + timeout) > millis()) {
while(sim808.available()) {
char c = sim808.read();
response += c;
}
}
Serial.println("Command: " + command);
Serial.println("Response: " + response);
Serial.println("---");
}
ผลลัพ
