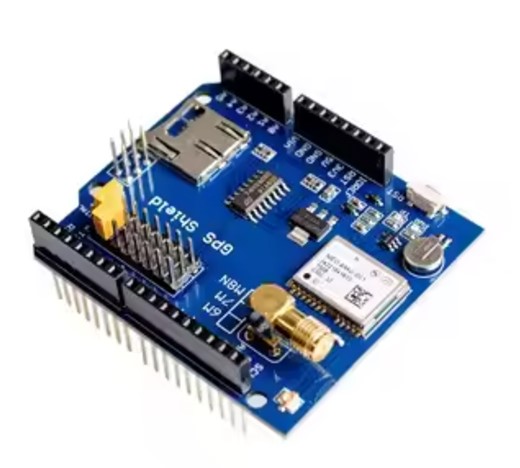

GPS record expansion board with SD slot card for Arduino UNO R3
| รหัสสินค้า | SKU-02783 |
| หมวดหมู่ | ระบบเครือข่าย GPS / GPRS / GSM |
| ราคา | 480.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 22 พ.ย. 2567 |
| อัพเดทล่าสุด | 17 มี.ค. 2568 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า

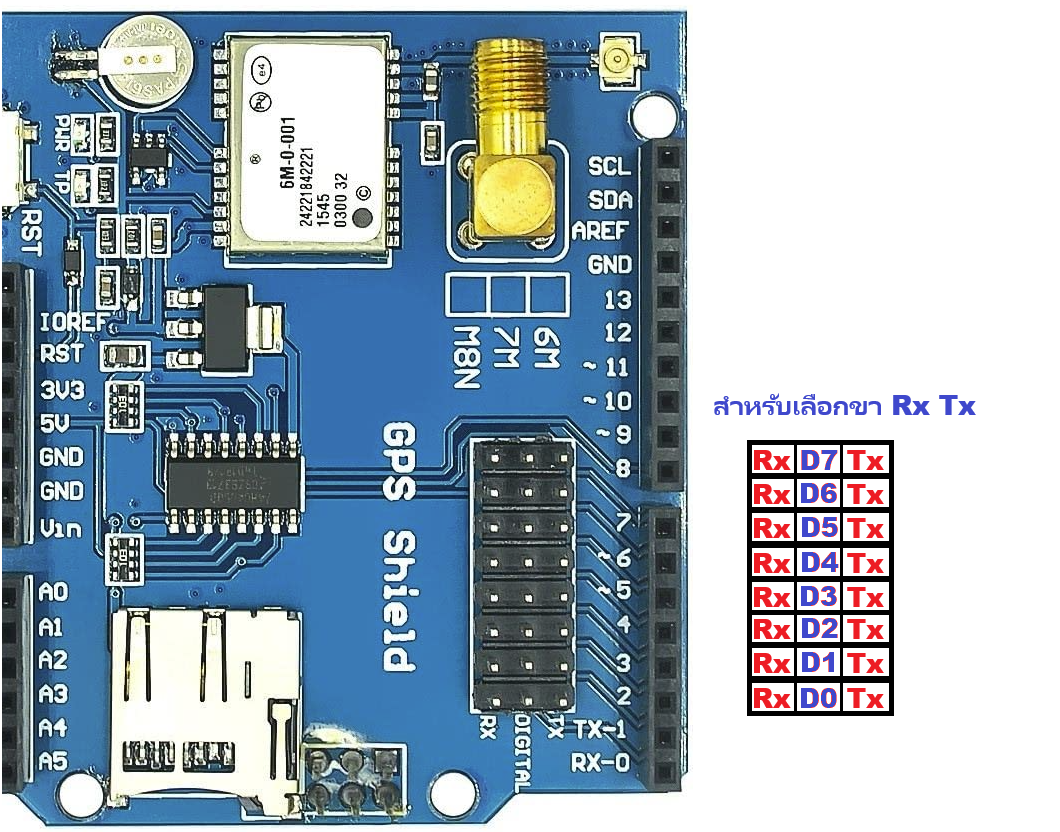

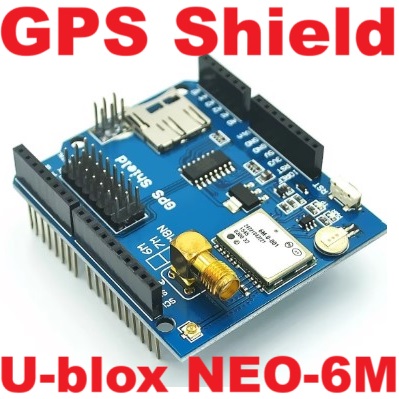

GPS Shield นี้ใช้โมดูลรับสัญญาณ GPS NEO-6M ของ ublox Shield นี้เข้ากันได้กับขาของบอร์ด Arduino UNO, Mega, Leonardo และ Arduino Due ขา GPS RX และ TX สามารถกำหนดค่าให้เชื่อมต่อกับขา D0-D7 บน Arduino ได้ โดยใช้จัมเปอร์ที่สามารถกำหนดค่าใหม่ได้บนบอร์ดสำหรับการกำหนดเส้นทาง RX และ TX Shield นี้รองรับ Software Serial และยังมีอินเทอร์เฟซ MicroSD card สำหรับการใช้งานบันทึกข้อมูล
Shield นี้รองรับระดับ IO 3.3V และ 5V ดังนั้นบอร์ด Arduino ที่ทำงานบน IO 5V เช่น Arduino UNO, Mega 2560 หรือ Leonardo และบอร์ด Arduino อื่นๆ ที่ทำงานบน IO 3.3V เช่น Arduino Due สามารถทำงานร่วมกับ Shield นี้ได้ Arduino GPS shield เป็นบอร์ดโมดูล GPS breakout ที่ออกแบบมาสำหรับตัวรับระบบกำหนดตำแหน่งทั่วโลก (Global Positioning System) พร้อมอินเทอร์เฟซ SD ง่ายต่อการใช้งานสำหรับการบันทึกข้อมูลตำแหน่งลงในการ์ด SD ระดับแรงดันไฟฟ้าในการทำงานที่เข้ากันได้กับ 5V/3.3V ทำให้เข้ากันได้กับบอร์ด Arduino
Applications
- Personal positioning
- Automotive navigation
- Fleet management
- Marine navigation
Features
- Concurrent reception of up to 3 GNSS (GPS, Galileo, GLONASS, BeiDou)
- EEPROM for saving the configuration data when powered off
- On board 3V super capacitor as backup battery
- On board 3.3v regulator, 3.3V and 5V logic level compatible
- Power and fix indicator LEDs
- Reset Button
- External GPS antenna
Specifications
- Power Supply: 3.3 – 5V DC
- Current: 30mA, max. spike 100mA
- Interface: UART
- Default Baud Rate: 9600 bps
- Update rate: 1Hz (Default), 5Hz (Max)

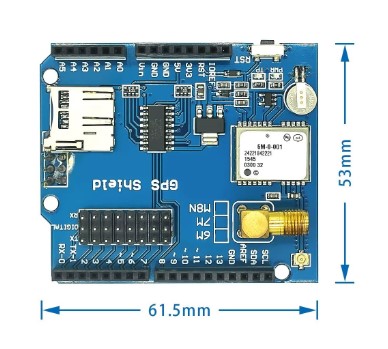

- Size: 53 x 60 mm
- GPS Cable length: ~280cm (~9ft aprox)
- Weight: 23g (shield only), 55g (gps antenna + cable)
Package Includes
- 1 x NEO-6M GPS Shield for Arduino
โคดทดสอบเบื้องต้น
#include <SoftwareSerial.h>
// กำหนดขาสำหรับ SoftwareSerial
const int RXPin = 4; // เสียบ jumper D4 เข้ากับขา Tx ของ Arduino
const int TXPin = 3; // เสียบ jumper D3 เข้ากับขา Rx ของ Arduino
// ตั้งค่า Baud rate ของ GPS
const unsigned long GPSBaud = 9600;
// สร้าง object SoftwareSerial
SoftwareSerial gpsSerial(RXPin, TXPin);
void setup() {
// เริ่ม Serial Monitor
Serial.begin(9600);
while (!Serial) {
; // รอจนกว่า Serial จะพร้อม
}
// เริ่ม SoftwareSerial สำหรับ GPS
gpsSerial.begin(GPSBaud);
Serial.println("GPS NEO-6M Test");
}
void loop() {
// อ่านข้อมูลจาก GPS และแสดงผลใน Serial Monitor
while (gpsSerial.available() > 0) {
char c = gpsSerial.read();
Serial.write(c);
}
}
ผลการทดสอบ
โคดทดสอบแบบใช้ Library
#include <TinyGPS++.h>
#include <SoftwareSerial.h>
/*
This sample sketch demonstrates the normal use of a TinyGPS++ (TinyGPSPlus) object.
It requires the use of SoftwareSerial, and assumes that you have a
4800-baud serial GPS device hooked up on pins 4(rx) and 3(tx).
*/
static const int RXPin = 4, TXPin = 3;
static const uint32_t GPSBaud = 9600;
// The TinyGPS++ object
TinyGPSPlus gps;
// The serial connection to the GPS device
SoftwareSerial ss(RXPin, TXPin);
void setup()
{
Serial.begin(115200);
ss.begin(GPSBaud);
Serial.println(F("DeviceExample.ino"));
Serial.println(F("A simple demonstration of TinyGPS++ with an attached GPS module"));
Serial.print(F("Testing TinyGPS++ library v. ")); Serial.println(TinyGPSPlus::libraryVersion());
Serial.println(F("by Mikal Hart"));
Serial.println();
}
void loop()
{
// This sketch displays information every time a new sentence is correctly encoded.
while (ss.available() > 0)
if (gps.encode(ss.read()))
displayInfo();
if (millis() > 5000 && gps.charsProcessed() < 10)
{
Serial.println(F("No GPS detected: check wiring."));
while(true);
}
}
void displayInfo()
{
Serial.print(F("Location: "));
if (gps.location.isValid())
{
Serial.print(gps.location.lat(), 6);
Serial.print(F(","));
Serial.print(gps.location.lng(), 6);
}
else
{
Serial.print(F("INVALID"));
}
Serial.print(F(" Date/Time: "));
if (gps.date.isValid())
{
Serial.print(gps.date.month());
Serial.print(F("/"));
Serial.print(gps.date.day());
Serial.print(F("/"));
Serial.print(gps.date.year());
}
else
{
Serial.print(F("INVALID"));
}
Serial.print(F(" "));
if (gps.time.isValid())
{
if (gps.time.hour() < 10) Serial.print(F("0"));
Serial.print(gps.time.hour());
Serial.print(F(":"));
if (gps.time.minute() < 10) Serial.print(F("0"));
Serial.print(gps.time.minute());
Serial.print(F(":"));
if (gps.time.second() < 10) Serial.print(F("0"));
Serial.print(gps.time.second());
Serial.print(F("."));
if (gps.time.centisecond() < 10) Serial.print(F("0"));
Serial.print(gps.time.centisecond());
}
else
{
Serial.print(F("INVALID"));
}
// แสดงจำนวนดาวเทียม
Serial.print(F(" Satellites: "));
if (gps.satellites.isValid()) {
Serial.print(gps.satellites.value());
} else {
Serial.print(F("INVALID"));
}
// แสดงความสูง
Serial.print(F(" Altitude: "));
if (gps.altitude.isValid()) {
Serial.print(gps.altitude.meters());
Serial.print(F("m"));
} else {
Serial.print(F("INVALID"));
}
// แสดงความเร็ว
Serial.print(F(" Speed: "));
if (gps.speed.isValid()) {
Serial.print(gps.speed.kmph());
Serial.print(F("km/h"));
} else {
Serial.print(F("INVALID"));
}
Serial.println();
}
ผลการทดสอบ
