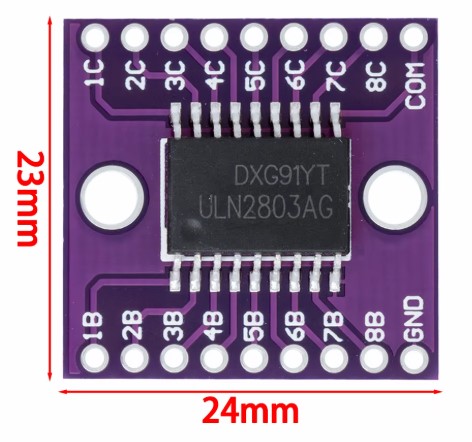

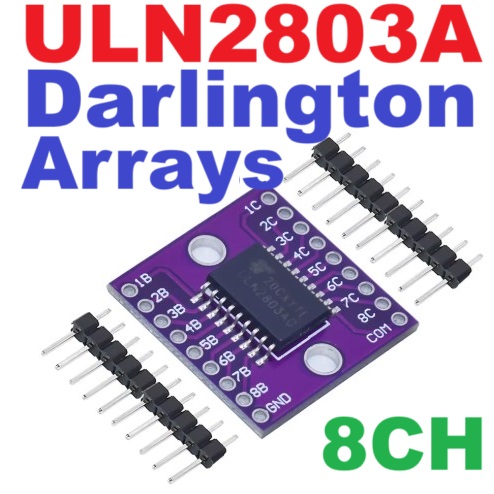

ULN2803A DARLINGTON TRANSISTOR ARRAYS

Description :

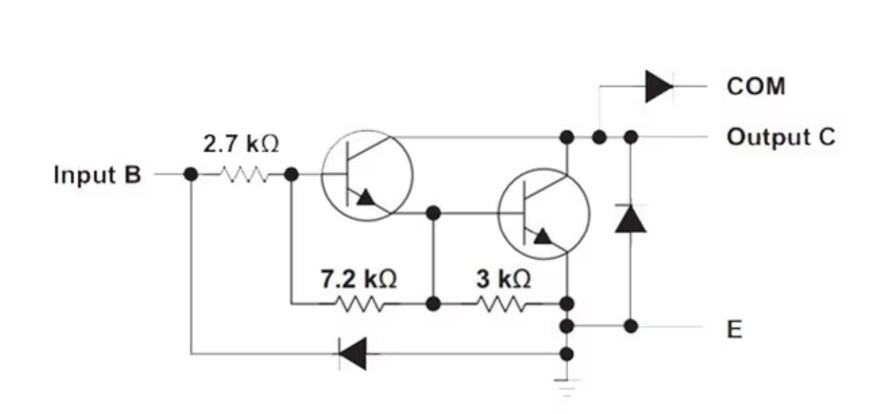

ULN2803A มีช่องขับแยกกัน 8 ช่อง ซึ่งแต่ละช่องประกอบด้วยทรานซิสเตอร์ดาร์ลิงตัน NPN กระแสสูงพร้อมไดโอดคิกแบ็คในตัวสำหรับการสลับโหลดเหนี่ยวนำ เช่น มอเตอร์ ตรรกะภายในของแต่ละช่องแสดงอยู่ทางด้านขวา
เหมาะอย่างยิ่งสำหรับการขับเคลื่อนจอแสดงผล 7 ส่วนที่มีกำลังสูง โซลินอยด์ รีเลย์ พัดลม มอเตอร์ขนาดเล็ก และอุปกรณ์กำลังต่ำถึงปานกลางอื่นๆ อีกมากมาย
ไดรเวอร์ใช้ที่ด้านต่ำของโหลด ซึ่งหมายความว่าเชื่อมต่อระหว่างโหลดและกราวด์ และใช้ในการรับกระแสลงกราวด์ช่องเดียวสามารถรองรับแรงดันได้สูงสุด 50V@ 500mA ค่าสูงสุดต่อช่องโดยรวมจะขึ้นอยู่กับจำนวนช่องที่ใช้และรอบหน้าที่ของช่องที่สลับ ULN2803 Pinout Small ช่องต่างๆ สามารถเชื่อมต่อแบบขนานเพื่อให้มีกำลังไฟฟ้าสูงขึ้น

Features

1. Eight Darlington transistors with common emitters
2. Output current to 500 mA
3. Output voltage to 50 V
4. Integral suppression diodes
5. Versions for all popular logic families
6. Output can be paralleled
7. Inputs pinned opposite outputs to simplify board layout

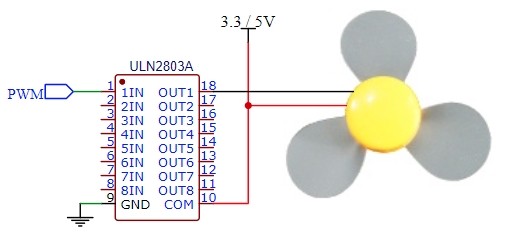

ULN2803A Example Program

/*
 * Controlling fan with ULN2803A
 * Basic framework to enter command in Serial Monitor Window
 * and execute some action based on input
 */
const int FANPIN = 11; // select the pin for FAN
int fanSpeed = 0;       // Saved PWM value
//===============================================================================
//  Initialization
//===============================================================================
void setup()
{
pinMode(FANPIN, OUTPUT);
Serial.begin(9600);
 Serial.println("f0-f255 to set fan speed");
 Serial.println("? to get current fan spead");
}
//===============================================================================
//  Main
//===============================================================================
void loop()
{
if (Serial.available()) DoSerial();
}
//===============================================================================
//  DoSerial Subroutine
//===============================================================================
void DoSerial()
{
 char Str[4];         // Char array
 int index = 0;      // Index into Char array
 int n = 0;          // PWM value

 char ch = Serial.read();
 ch = toupper (ch);  // Convert to upper case
Serial.print(ch);

switch (ch) {
case 'F':        // Fan (format F0 - F255)
  delay(10);      // Let buffer fill
  while (Serial.available()) {
char c = Serial.read();   // Read buffer
  Str[index] = c;           // Add to string
  index++;                  // Increment string index
       delay (5);
  }
     Str[index] = '\0';      // Null terminate char array to make string

n = atoi(Str);        // Convert string to integer
if (n > 255) n = 255;  // Cap value at 255
  Serial.println(n);  // Echo what we end up with
analogWrite(FANPIN, n);  // Set PWM fan speed
     fanSpeed = n;            // Remember current fan speed
break;
  case '?':
    Serial.println(fanSpeed);
     break;
default:
break;
}
}
