DC 3.7V-4.2V to 15KV (15000V) 15KV DC High Voltage Arc Ignition Generator Boost Step Up 18650 DIY Kit U Core Transformer Suite 3.7V

Features:

This product is a booster coil production suite, the circuit is simple and reliable, with a professional line drawings, electronic research convenience enthusiasts

Uses: high school science experiment, electronic equipment, negative ion generator, scientific small production. This circuit is generated when the stable high frequency arc, high temperature, can easily ignite combustible materials, so it was called the plasma lighters

Parameter

15KV transformer outside dimensions of approximately: 27×16×21mm

Input voltage: DC 3.7V-4.2V (limit 12v, easy to damage not recommended, this transformer is equally applicable to 12V input voltage, but requires a corresponding increase in the base of the feedback resistor to about 150Ω ~ 1.5KΩ, its resistance should be large to replace a small adjustment, or burned transistor or transformer)

Input Current: <2A

Output voltage: approximately 15KV (please pay attention to safety when used)

Output Current: ≤0.4A

High voltage bipolar ignition distance: ≤0.5 cm

เมื่อจ่ายไฟ 3.7V-4.2V เข้าสู่วงจร เอาต์พุตแรงดันสูงทุติยภูมิ ที่ปลายเอาต์พุตยาว ≤1.5ซม. สามารถสร้างอาร์กสีม่วงอุณหภูมิสูง  แต่อุณหภูมิสูงมาก สามารถจุดกระดาษบุหรี่ได้ทันที หรือแม้แต่เผาลวดบางๆ ให้เกิดประกายไฟ (คล้ายการทดลองเผาลวดบางในออกซิเจนในวิชาเคมีมัธยมต้น แต่ไม่รุนแรงเท่า)

โครงสร้างหม้อแปลง:

มีขดลวดปฐมภูมิสองชุด ขดลวดปฐมภูมิหนึ่งชุด ขดลวดป้อนกลับหนึ่งชุด และเอาต์พุตแรงดันสูงทุติยภูมิ

ข้อมูลเพิ่มเติม:
หม้อแปลงถูกออกแบบให้มีเอาต์พุตสูงสุด 15KV จำกัดเอาต์พุตไม่ให้เกิน 15KV ซึ่งจะสร้างอาร์กยาว 1 เซนติเมตร หากแรงดันเอาต์พุตสูงกว่านี้อาจทำให้หม้อแปลงเสียหายได้

ขนาดแผ่น PCB: 4.2ซม. * 3.2ซม. * 0.16ซม.

ข้อควรระวังในการติดตั้ง:

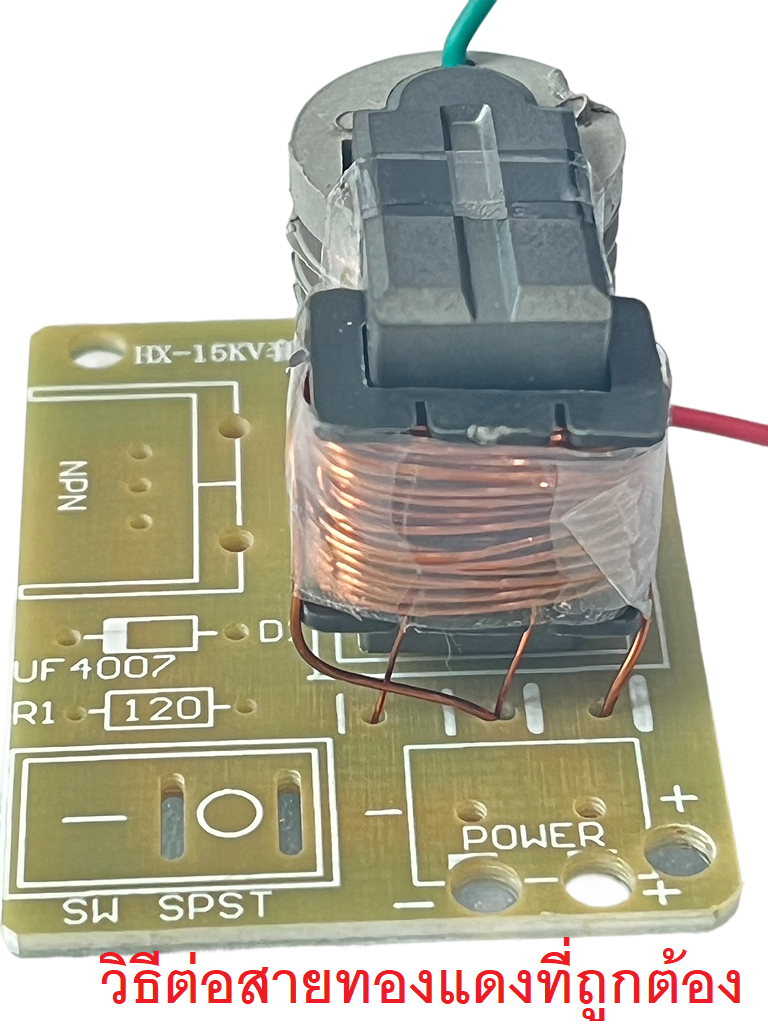

1). ในการลงอุปกรณ์บนแผ่น PCB ควรให้ความสำคัญกับเส้นหนาและเส้นบางของหม้อแปลง ส่วนประกอบอื่นๆ ให้บัดกรีตามสัญลักษณ์และพารามิเตอร์บนแผ่น PCB แผ่นหม้อแปลงมีแพด 3 จุด โดยรูตรงกลางมีขนาดใหญ่กว่า ใช้สำหรับบัดกรีลวดอาบน้ำยาเส้นใหญ่กับเส้นเล็ก

2). เพื่อป้องกันไม่ให้สายเอาต์พุต 2 เส้นอยู่ห่างกันเกินไปจนทำให้ไม่มีโหลด สามารถบัดกรีพิน 3P ที่เอาต์พุตได้

3). หลังจากลงอุปกรณ์สำเร็จแล้ว หากต่อตัวเก็บประจุแรงดันสูงและไดโอดเร็กติไฟเออร์แรงดันสูง 3 ตัวเป็นวงจรทวีแรงดัน จะสามารถสร้างไฟฟ้ากระแสตรงแรงดันสูงได้ และสามารถนำไปทำเครื่องกำเนิดประจุลบได้

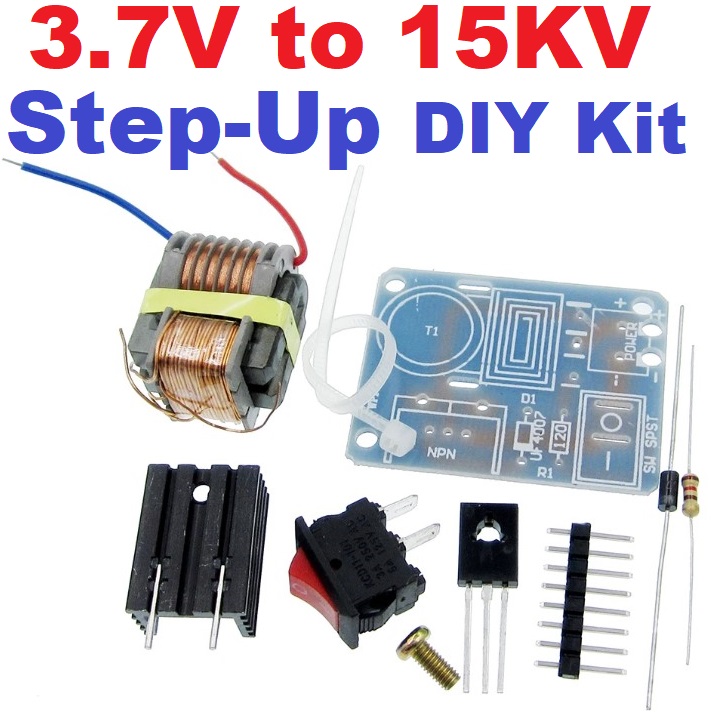

Package Included:

15 kV step-up transformer x1

PCB Board X 1

120 ohm resistance X 1

UF4007 ultra-fast recovery diode X 1

N20 transistor X 1

Heat sink X 1

M3 * 6 screws X 1

Boat switch X 1

3-Pin X 1
