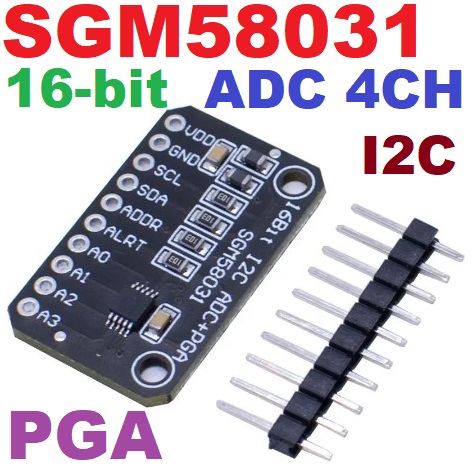

SGM58031 ADC 16bit 4channel I2C with PGA high precision module development board data acquisition converter for Arduino

#include <Wire.h>

// กำหนดค่าต่างๆ

const int SGM58031_ADDRESS = 0x48; // ที่อยู่ I2C ของ SGM58031

const byte CONFIG_REGISTER = 0x01; // รีจิสเตอร์สำหรับตั้งค่า

void setup() {

  Serial.begin(9600);

  Wire.begin();

  // ตั้งค่า SGM58031 (ปรับค่าตาม Datasheet)

  Wire.beginTransmission(SGM58031_ADDRESS);

  Wire.write(CONFIG_REGISTER);

  Wire.write(0x00);

  Wire.endTransmission();

}

void loop() {

  // อ่านค่าจาก SGM58031

  Wire.requestFrom(SGM58031_ADDRESS, 2); // อ่าน 2 ไบต์ (16 บิต)

  uint16_t value = Wire.read() << 8 | Wire.read();

  // แปลงค่าเป็นแรงดันไฟฟ้า (ปรับค่าตาม Datasheet)

  float voltage = value * (5.0 / 65535.0);

  Serial.print("ค่าที่อ่านได้: ");

  Serial.print(value);

  Serial.print("  แรงดันไฟฟ้า: ");

  Serial.print(voltage);

  Serial.println(" V");

  delay(100);

}

#include <Wire.h>

const int SGM58031_ADDR = 0x48;  // I2C address of SGM58031 (default)

void setup() {

  Wire.begin();

  Serial.begin(9600);



  // Initialize SGM58031

  Wire.beginTransmission(SGM58031_ADDR);

  Wire.write(0x01);  // Point to configuration register

  Wire.write(0x84);  // Set to continuous conversion mode, data rate to 128 SPS

  Wire.endTransmission();

}

void loop() {

  int16_t adc_value;



  // Request 2 bytes from SGM58031

  Wire.requestFrom(SGM58031_ADDR, 2);



  if (Wire.available() == 2) {

    adc_value = Wire.read() << 8 | Wire.read();



    // Convert to voltage (assuming VREF = 3.3V)

    float voltage = adc_value * (3.3 / 32768.0);



    Serial.print("ADC Value: ");

    Serial.print(adc_value);

    Serial.print(", Voltage: ");

    Serial.print(voltage, 4);

    Serial.println(" V");

  }



  delay(1000);  // Wait for 1 second before next reading

}
