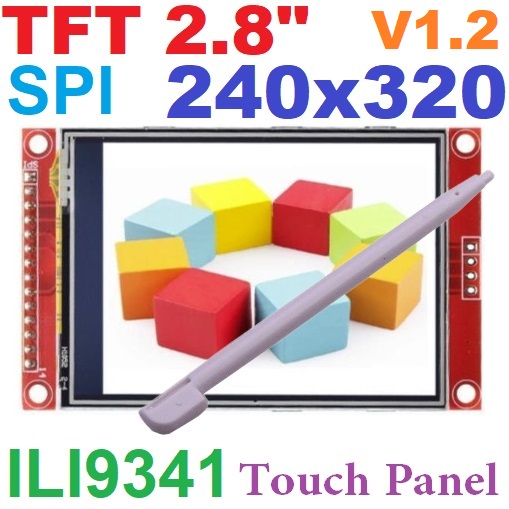

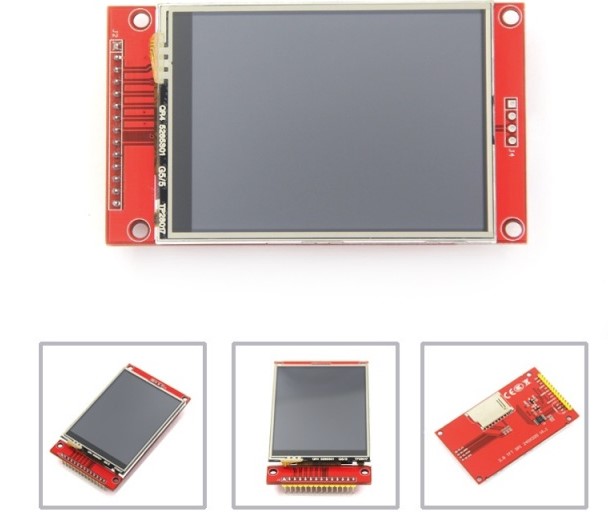

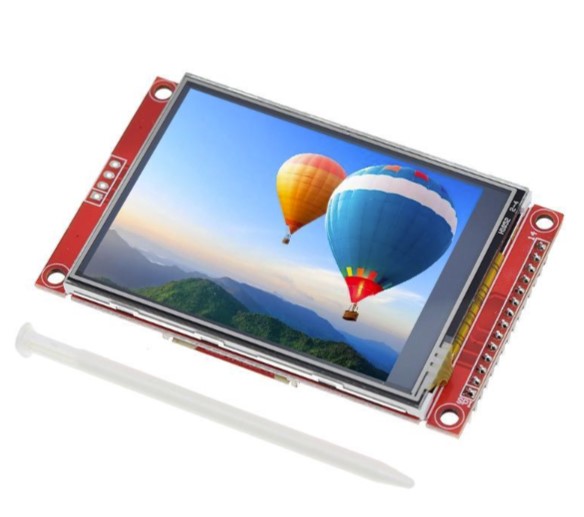

TFT LCD 240×320 2.8" V1.2 SPI Touch Panel Serial Port Module With ILI9341 2.8Inch SPI Serial Display With Touch Pen
| รหัสสินค้า | SKU-02400 |
| หมวดหมู่ | โมดูลจอแสดงผล LCD |
| ราคา | 320.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 12 ส.ค. 2566 |
| อัพเดทล่าสุด | 11 ต.ค. 2568 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
product description
- 2.8-inch V1.2 color screen, support 16BIT RGB 65K color display, display rich colors
- 320X240 resolution, optional touch function
- Using SPI serial bus, only a few IOs are needed to light up the display

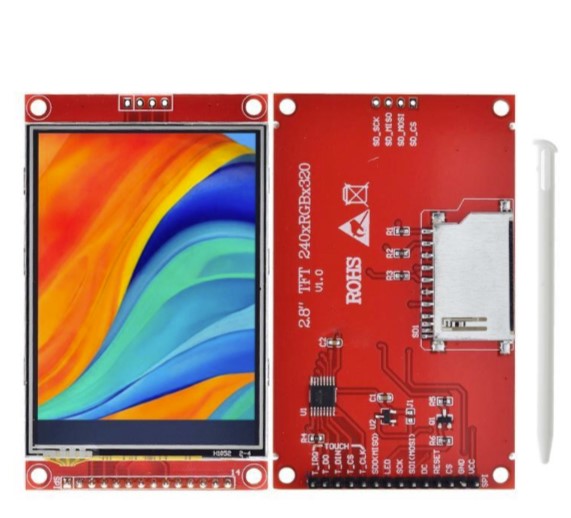

- With SD card slot for convenient expansion experiment
- Provide rich sample programs
- Military-grade process standards, long-term stable work
- Provide underlying driver technical support
Product parameters
| name | parameter |
| display color | RGB 65K color |
| SKUs | With touch: MSP2807 |
| No touch: MSP2806 | |
| size | 2.8(inch) |
| type | TFT |
| driver chip | ILI9341 |
| resolution | 320*240 (Pixels) |
| module interface | 4-wire SPI interface |
| Effective display area (AA area) | 43.2x57.6(mm) |

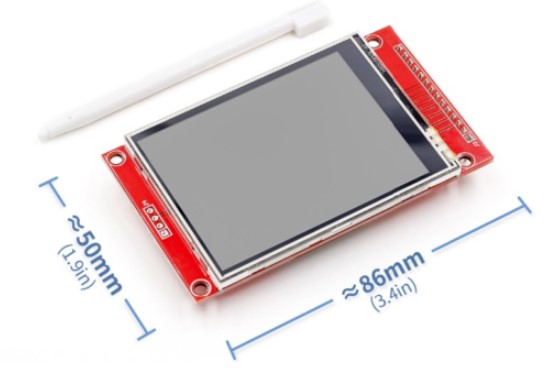

| Module PCB base size | 50.0x86.0(mm) |
| Operating temperature | -20℃~60℃ |
| storage temperature | -30℃~70℃ |
| VCC supply voltage | 3.3V~5V |
| Logic IO port voltage | 3.3V (TTL) |
| power consumption | to be determined |
| Weight (including packaging) | Without touch 34(g) / With touch 43(g) |

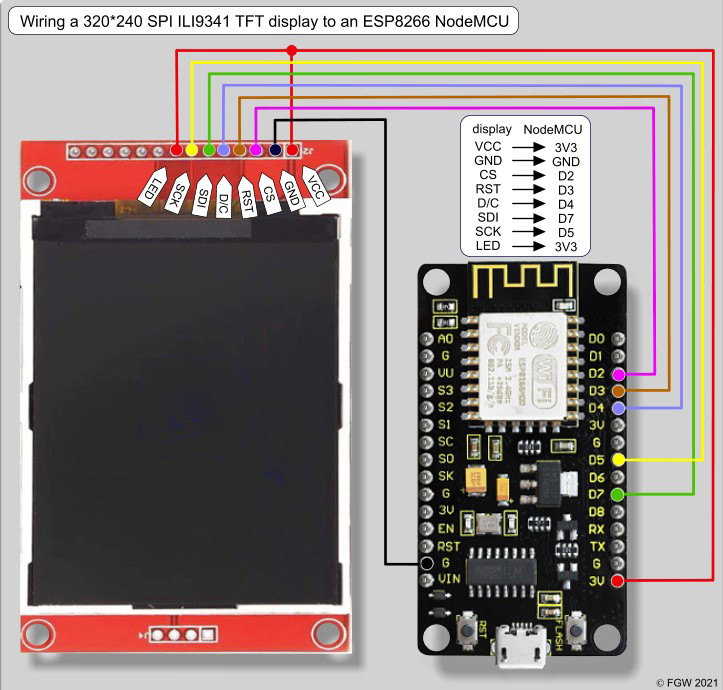

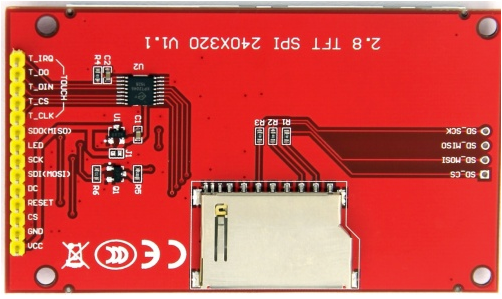

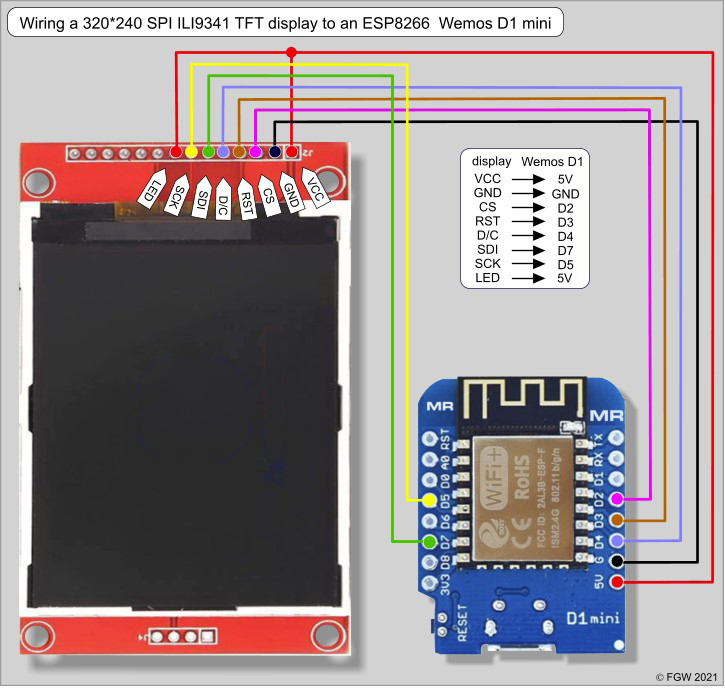

Interface definition
| serial number | Pin label | illustrate |
| 1 | VCC | 5V/3.3V power input |
| 2 | GND | grounding |
| 3 | CS | LCD chip selection signal, low level enable |
| 4 | RESET | LCD screen reset signal, low level reset |
| 5 | DC/RS | LCD screen register/data selection signal, low level: register, high level: data |
| 6 | SDI (MOSI) | SPI bus write data signal |
| 7 | SCK | SPI bus clock signal |
| 8 | led | Backlight control, high level lighting, if no control is needed, connect to 3.3V and always on |
| 9 | SDO(MISO) | SPI bus read data signal, if there is no need to read the function, it can be left unconnected |
| (The following is the wiring of the touch screen signal line, if no touch is required or the module itself does not have a touch function, it can not be connected) | ||
| 10 | T_CLK | Touch SPI bus clock signal |
| 11 | T_CS | Touch screen chip select signal, low level enable |
| 12 | T_DIN | Touch SPI bus input |
| 13 | T_DO | Touch SPI bus output |
| 14 | T_IRQ | Touch screen interrupt signal, low level when a touch is detected |
Product Documentation
· 2.8 inch SPI Module User Manual
· 2.8 inch SPI Module Size Picture
· 2.8 inch SPI Module Schematic
· 2.8 inch TFT LCD Schematic and PCB Package Library
· Driver IC ILI9341 Data sheet
Program Download
Reference Materials
· Arduino IDE software use illustration
· C51 Keil and stc-isp software use illustration
· STM32 keil software use illustration
· PCtoLCD2002 software use illustration
· Image2Lcd software use illustration
· Chinese and English display modulo settings
How to use on Arduino
· Module instructions for use on the Arduino
