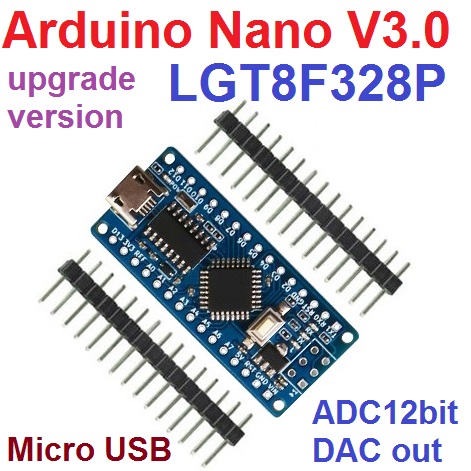

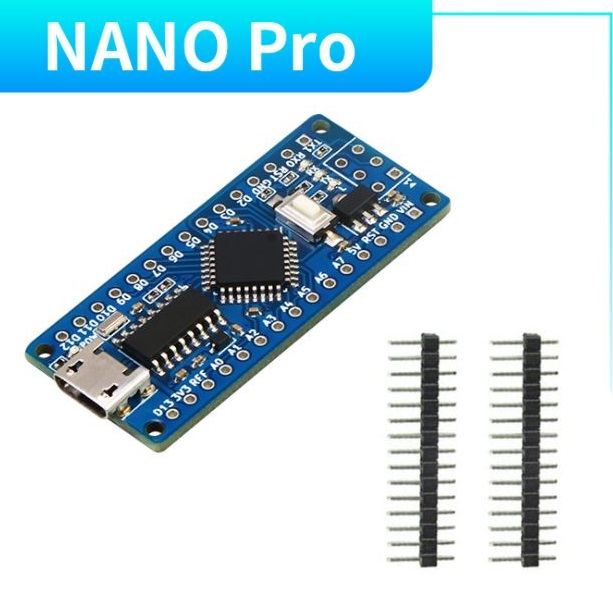

Nano V3.1 upgrade version compatible with arduino Nano V3.0 LGT8F328P improved board development board

LGT8F328P

LGT8F328P is an 8-bit RISC architecture microcontroller produced by LogicGreen Technology Co., LTD with 131 instruction sets, most of which are completed in just a clock cycle. The features are as follows:

• There are 32 8-bit registers (R0, .., R31).
• The memory of LGT8F328P has 32KB Flash and 2KB SRAM.
• Two 8-bit Timer/Counter that can be run separately in Prescaler or Compare mode.
• Two 16-bit Timer/Counters that can be run separately in Prescaler, Compare and Capture modes.
• There are 9 PWM channels.
• There is an ADC (Analog-to-Digital Converter) with a resolution of 12 bits.
• There is a DAC (Digital-to-Analog Converter) with 8-bit resolution.
• There is a programmable WDT (Watch-dog timer).
• Support
  • USART
  • SPI
  • I2C
  • TWI
• EZPROM for internal storage which can be scaled by sharing space with Flash ROM as in the following table.

Flash ROM	EZPROM
32KB	0KB
30KB	1KB
28KB	2KB
24KB	4KB
16KB	8KB

วิธีติดตั้ง

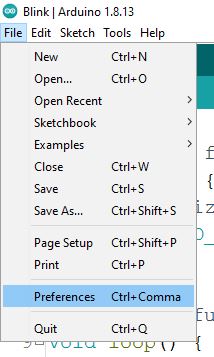

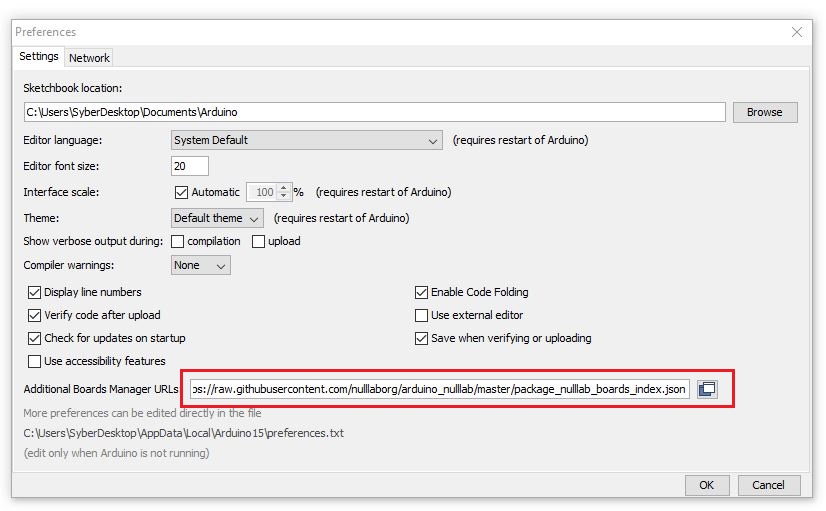

1. เปิดโปรแกรม Arduino IDE ไปที่ file แล้วกดที่ Preferences


2. Copy ข้อความนี้  https://raw.githubusercontent.com/nulllaborg/arduino_nulllab/master/package_nulllab_boards_index.json
แล้วนำไปวางในช่อง (หากมีตัวอื่นอยู่ด้วยให้ใช้เครื่องหมาย , คั่นไว้ด้วย)  แล้วกดปุ่ม OK

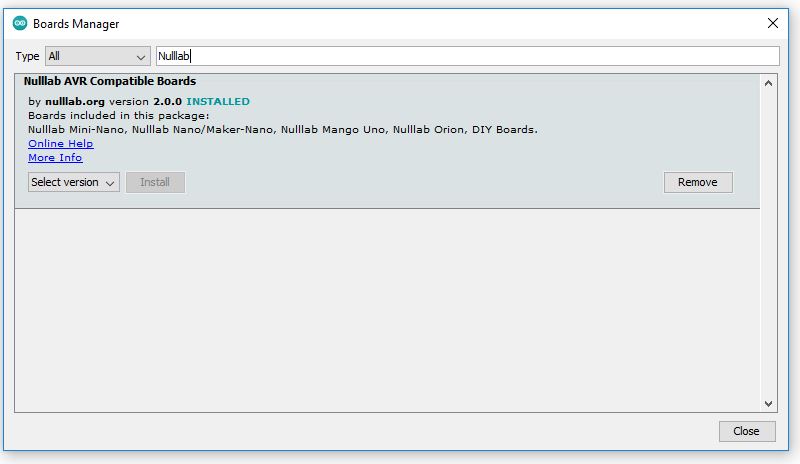

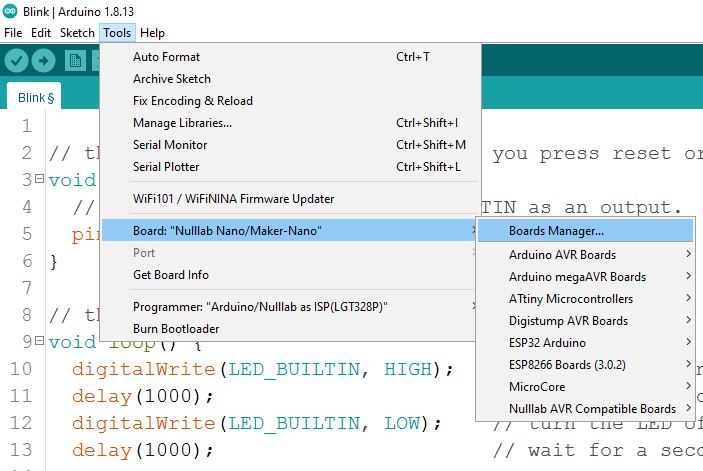

3. มาที่ Tool แล้วเลือก Board Manager



4. ค้นหาโดยพิมคำว่า Nulllab เมื่อเจอแล้วให้กดปุ่ม Install  เมื่อลงเรียบร้อยแล้วกดปุ่ม close

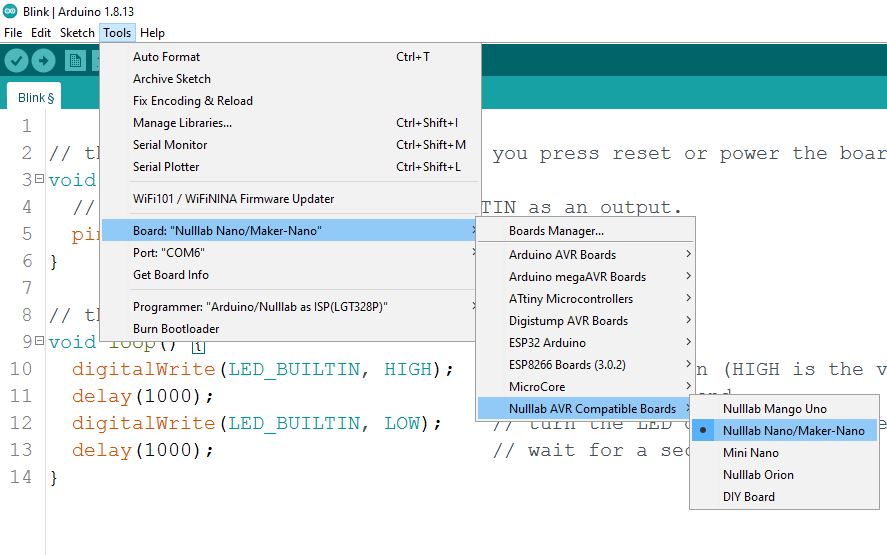

5. เลือกบอร์ด Arduino LGT8F328P เป็นตัวเลือก Nulllab Nano

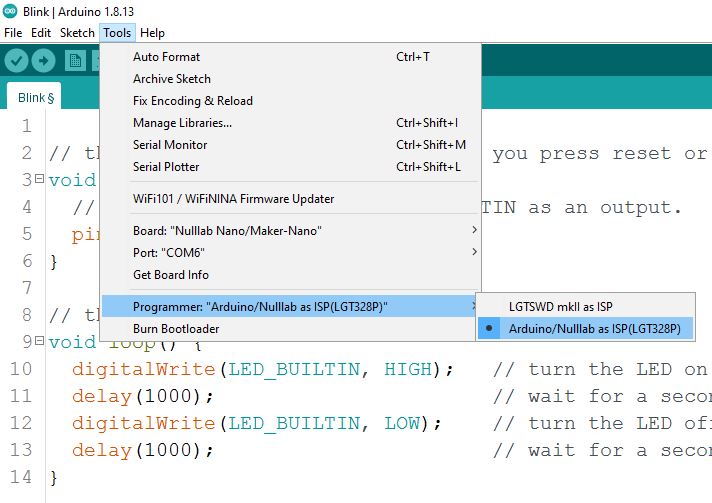

6. เลือกการ upload โปรแกรมเป็น Arduino/Nulllab as ISP(LGT328P)

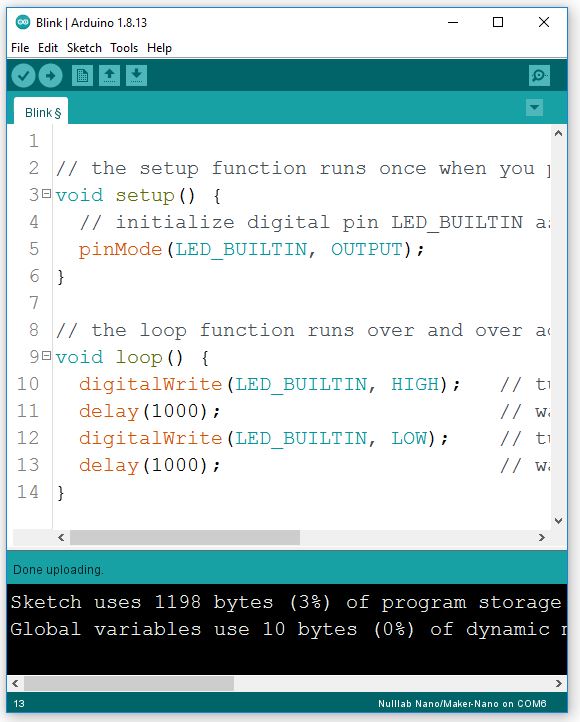

7. เมื่อเสียบสาย micro USB กับตัวบอร์ดแล้ว เลือก COM port ที่ใช้งาน แล้วกดปุ่ม upload ได้เลย หากขึ้นคำว่า Done uploading แสดงว่าการลงโปรแกรมสำเร็จ.


ตัวอย่างการใช้งานจริง

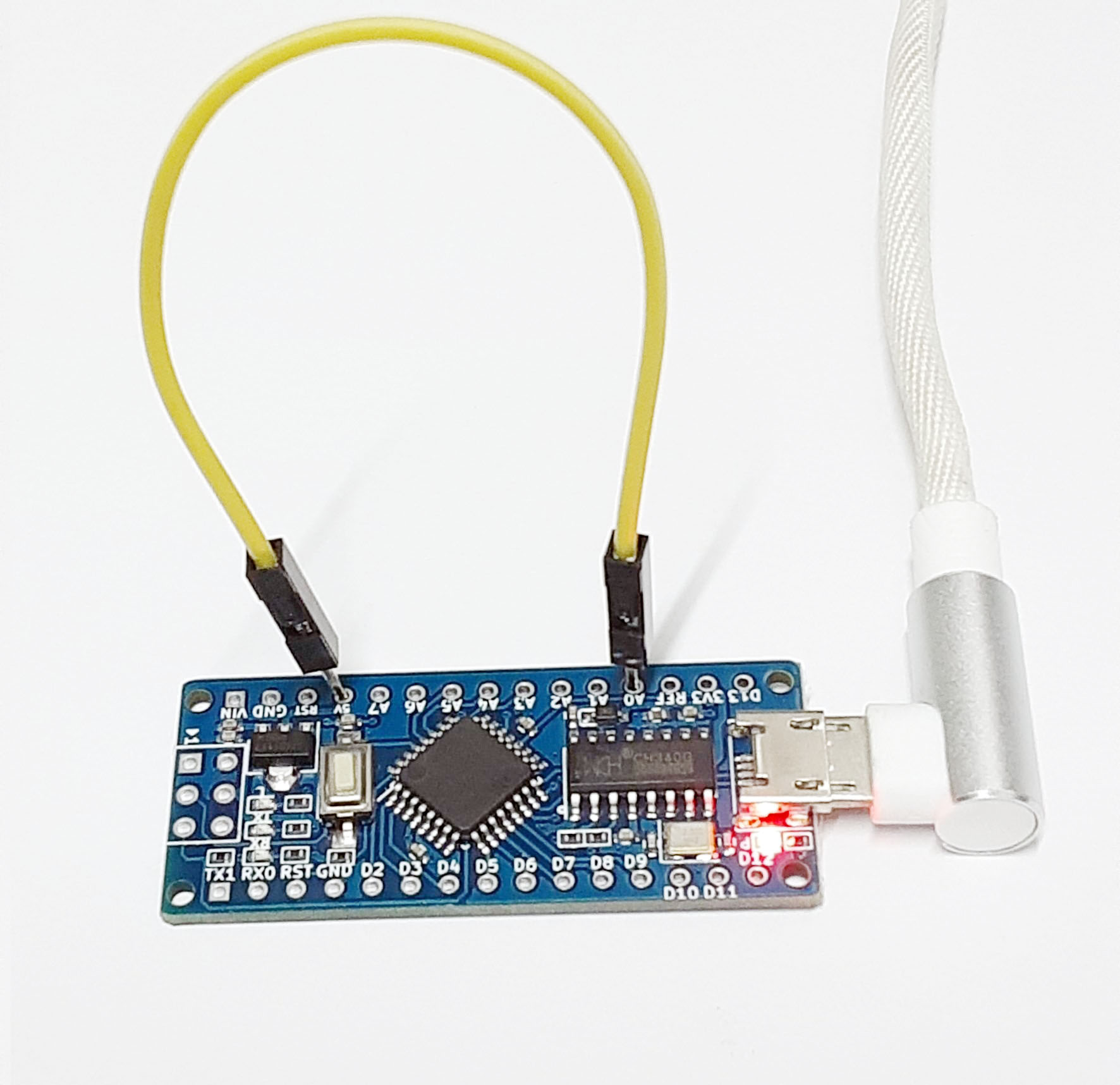

1. ADC 12 bit test

#include <Arduino.h>
#define pinADC A0
void setup() {
 Serial.begin(115200);
 analogReadResolution(12);
 analogReference(DEFAULT);  // 5v
 pinMode(pinADC, INPUT );
}

void loop() {
 int aValue = analogRead( pinADC );
 float approxVDC = 5.0*(aValue/4095.0);
 Serial.print("ADC value = ");
 Serial.print(aValue);
 Serial.print(" approximate V = ");
 Serial.println(approxVDC);
 delay(1000);
}

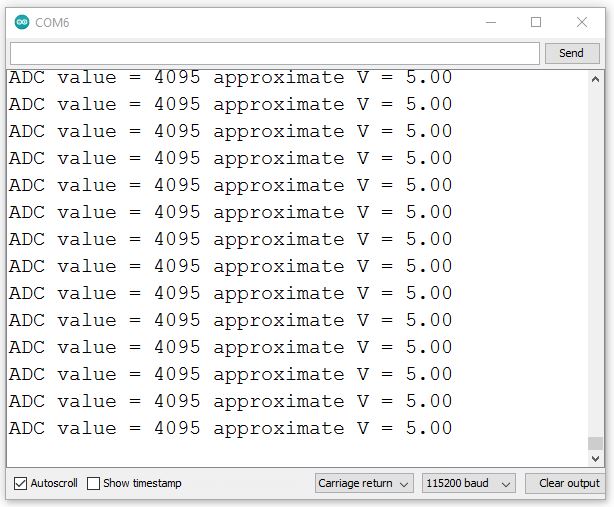

ผลการทดลอง

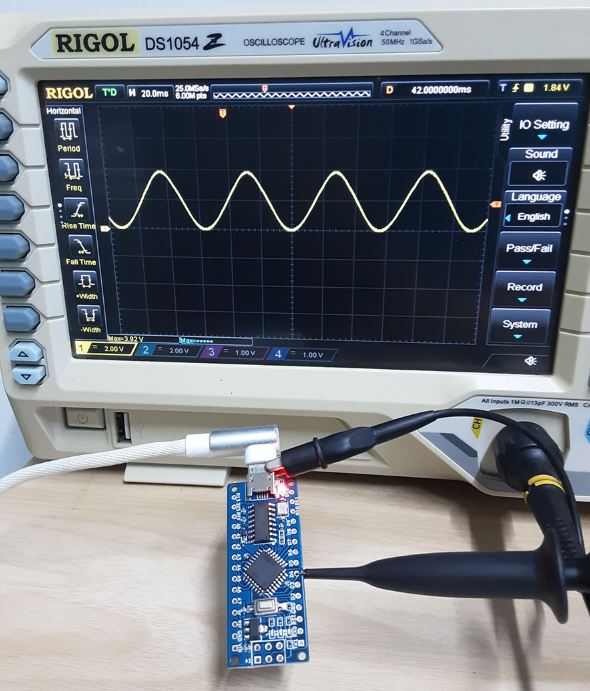

1. DAC test

#include <Arduino.h>
#include <math.h>
#define pinSpk DAC0 // D4

void setup() {
 Serial.begin(11500);
 analogReference(INTERNAL4V096);   //Internal reference source 4.096V
 pinMode(DAC0, ANALOG);
}

void loop() {
 int degree = 0;
 float radian = 0.0;
 float sineValue = 0.0;
 int dValue = 0;

 for (degree = 0; degree < 360; degree++) {
   radian = (float)degree * (2.0 * 3.1415926) / 360.0;
   sineValue = sin(radian);
   dValue = (int)((1.0 + sineValue) * 125.0);
   analogWrite( pinSpk, dValue );
 }
}

ผลการทดลอง
