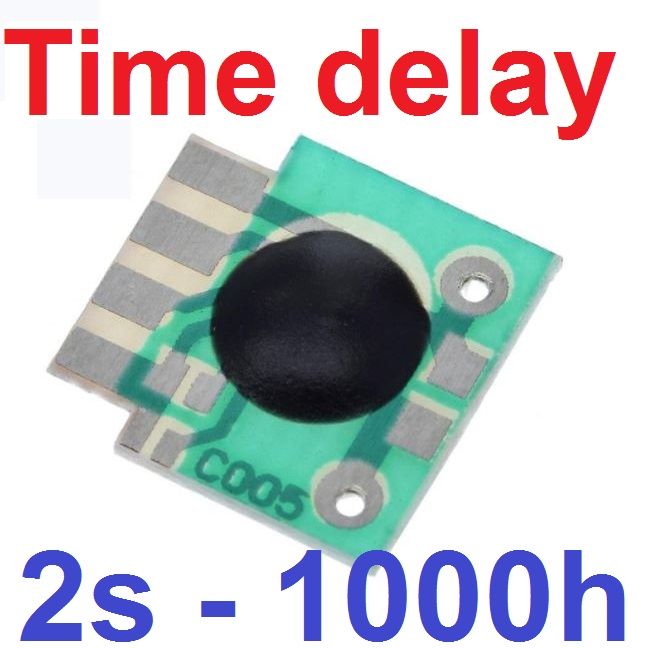

โมดูลตั้งเวลา หน่วงเวลา 2วินาที ถึง 1000 ชั่วโมง Time setting delay timing chip / delay chip / trigger delay 2s-1000h timing IC
| รหัสสินค้า | SKU-01733 |
| หมวดหมู่ | โมดูลกำเนิดสัญญาณ (Signal Gennerator) |
| ราคา | 10.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 10 ก.ย. 2564 |
| อัพเดทล่าสุด | 10 ก.ย. 2564 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า

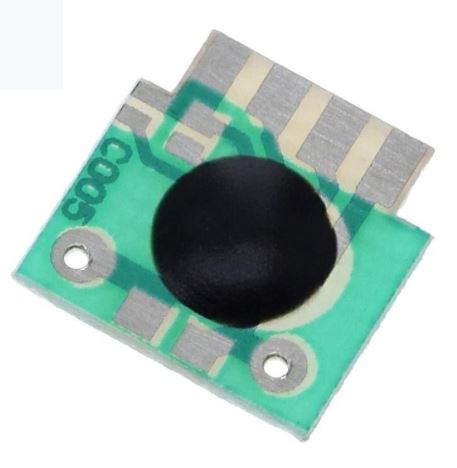

The shape is about 12mm * 12mm, and the working voltage is 2v-5v,
The time can be set to at least 2 seconds and up to 1000 hours, as shown below
Function and design
1。 The circuit is connected according to the claim, and good time resistance and power supply voltage are established;
2。 Before high output power is not activated;
3。 Trigger the terminal to "descend" immediately and effectively
When the output end of the trigger drops at the same time, the timer circuit is started;
4。 After the timer is set, the output is high, waiting for the next trigger to "drop";
5。 The chip does not activate repeatedly, which means that
If the flip-flop is invalid, it will continue to activate after the low output of the flip-flop chip;
6 trigger terminal "down" refers to the instantaneous change from high level to low level;
7。 It generally refers to high voltage Vcc, low average voltage 0-0.3v or GND,
As long as it meets the standard requirements;
The terminal of 8 flip-flop can be connected to touch switch or IO port of microcontroller
Other digital circuits have a "down" that can be effectively triggered;
9 trigger can be designed to open, only trigger short circuit to ground, activate power supply,
Time to recover to a high level after exiting, waiting for the next one
The trigger edge drops again.
Chip characteristics:
1。 Low power, lead-free and environment-friendly CMOS process is adopted.
2。 Direct drive can output LED low
(resistive current limiter), output high level can push transistor (resistive current limiter).
3。 The selection time was 8 × n (n = 0.1.2.3)
The time can be adjusted from 2s to 1000h.
4。 Electric timer ground terminal trip and synchronous trip are optional.
5。 Output standby high, trigger falling edge, low trigger after output, high delay after recovery.
Graphite crucible: Miniature gold furnace
10 you. *Multi function delay timer IC 2s-1000h

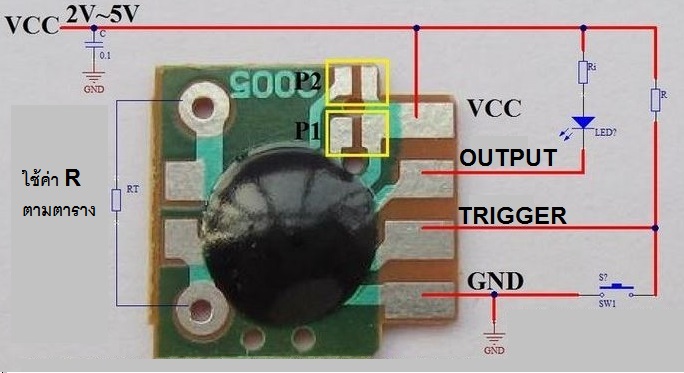

Pin description:
The following figure counts from bottom to top:
PIN1=power negative
PIN2=trigger
PIN3=output
PIN4=power positive

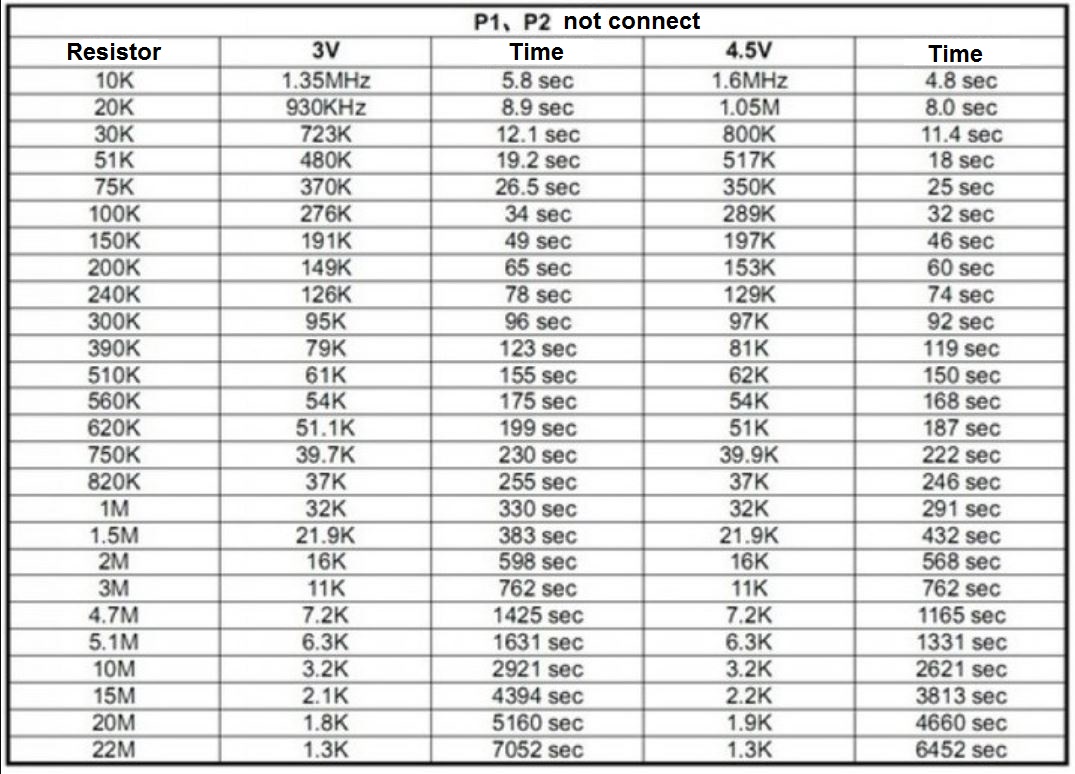

The P1 short circuit (short circuit of two small pads) in the figure below is the timing time equal to the time in the resistance meter multiplied by 8 times
The P2 short-circuit (short-circuit of two small pads) in the figure below is equal to the time in the resistance meter multiplied by 64 timesIn the figure below
P1 and P2 are short-circuited at the same time (two small pads are short-circuited).
The timing time is equal to the time in the resistance meter multiplied by 512 times

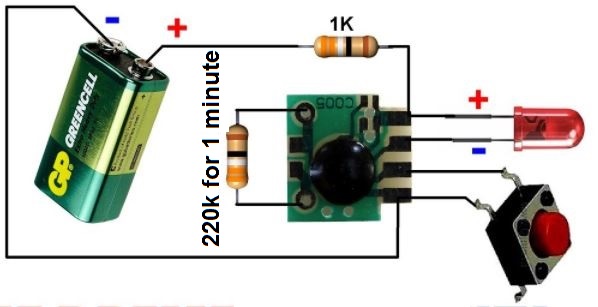

Example Circuit
The following pictures and parameter tables provide more design information
