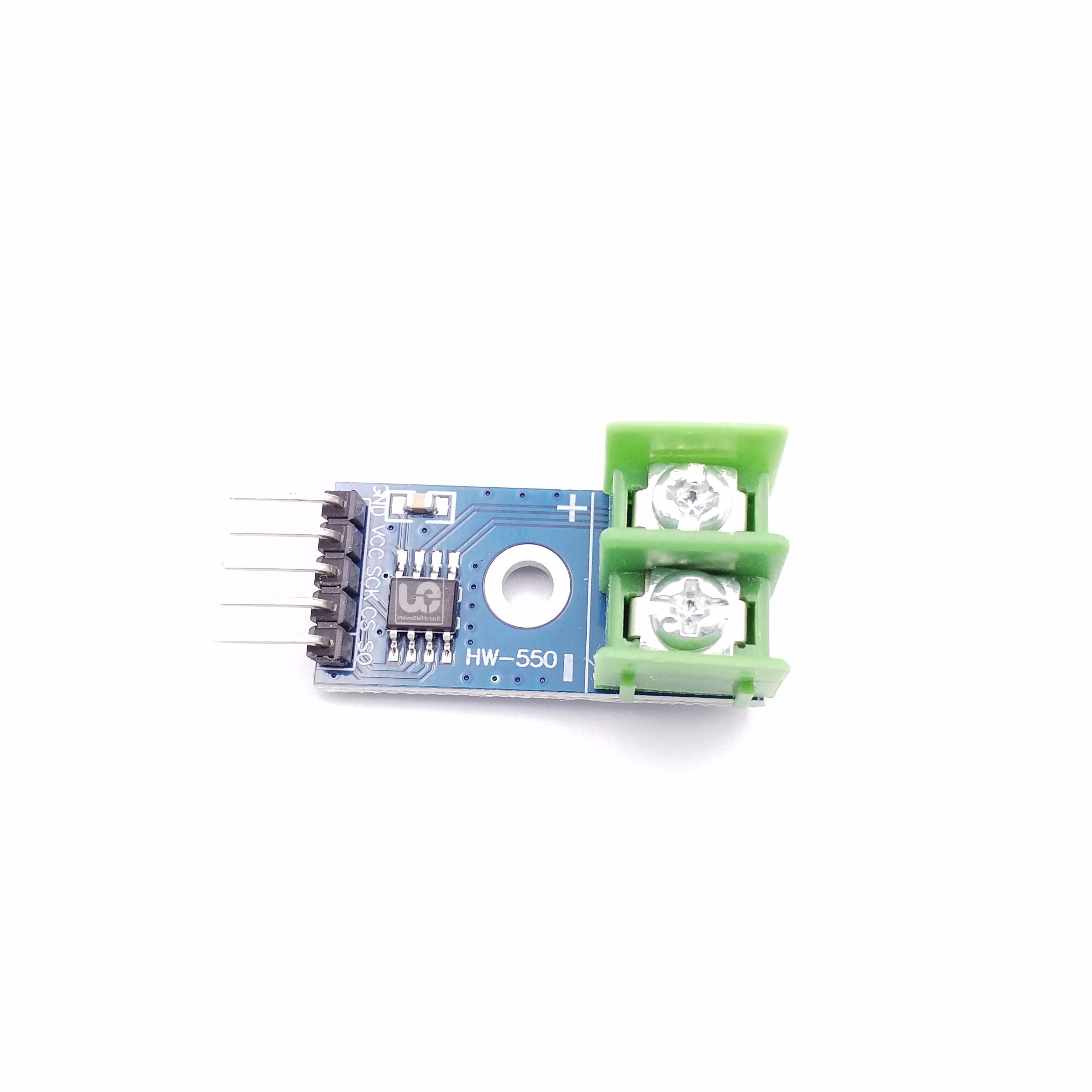

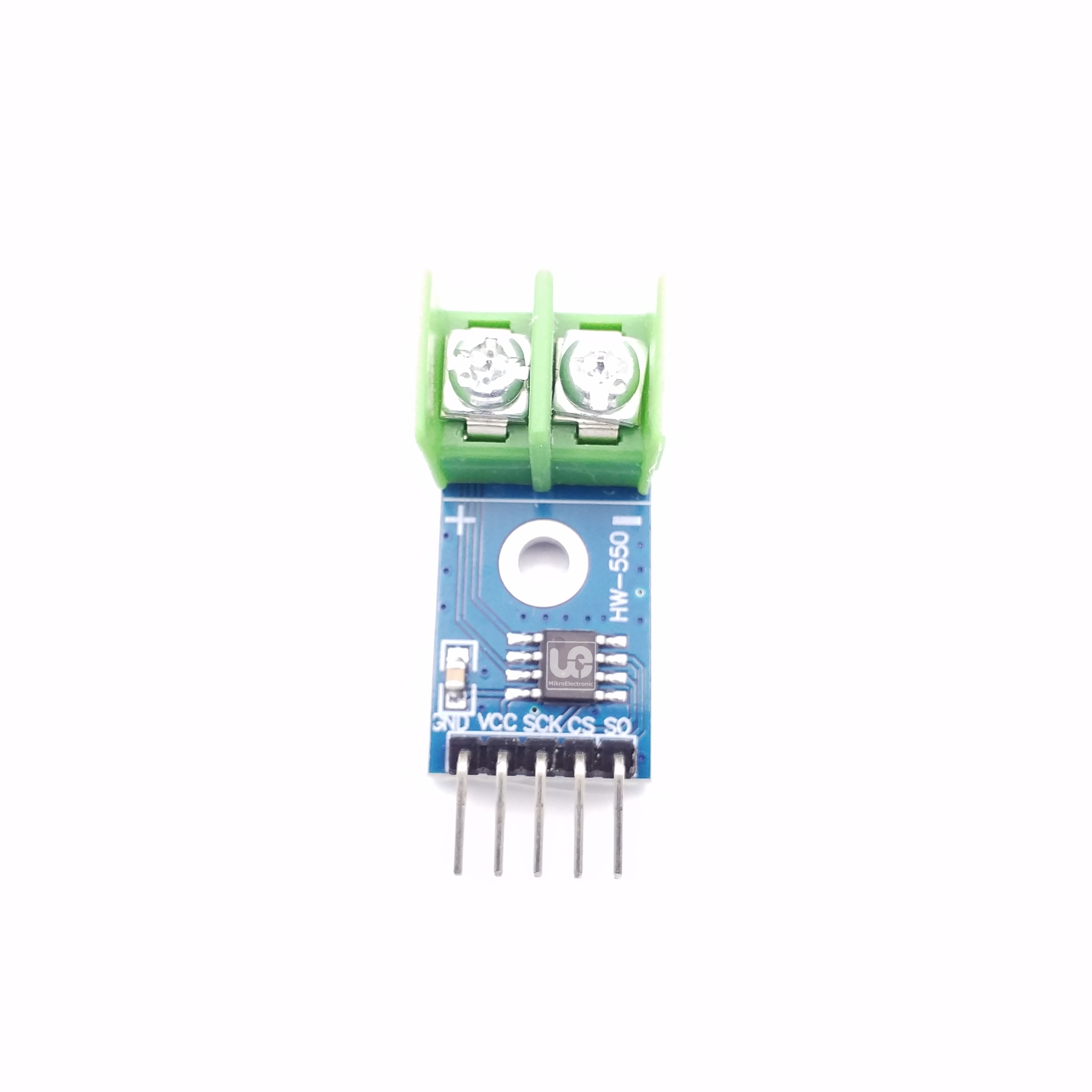

MAX6675 K-type Thermocouple Temperature Sensor Temperature 0-800 Degrees Module ( No Cable)

คุณสมบัติและสเปคหลักของ MAX6675

• ชนิดของเซนเซอร์: ออกแบบมาเพื่อใช้งานกับ เทอร์โมคัปเปิลชนิด K โดยเฉพาะ

• ช่วงอุณหภูมิที่วัดได้: ตั้งแต่ 0°C ถึง +1024°C

  • หมายเหตุ: ช่วงอุณหภูมิสูงสุดที่ใช้งานได้จริงจะขึ้นอยู่กับชนิดและสเปคของหัววัด (probe) ที่นำมาต่อร่วมด้วย โดยทั่วไปหัววัดชนิด K จะมีช่วงการวัดที่หลากหลาย เช่น 0-450°C, 0-600°C หรือ 0-800°C เป็นต้น

• ความละเอียด (Resolution): 12 บิต ทำให้สามารถวัดค่าอุณหภูมิได้ละเอียดถึง 0.25°C

• ความแม่นยำ (Accuracy):

  • ความแม่นยำของไอซี: ±8 LSB (น้อยกว่า 8 LSB ในช่วง 0°C ถึง 700°C)

  • ความแม่นยำโดยรวมของโมดูล: ±1.5°C หรือ ±3°C ขึ้นอยู่กับผู้ผลิต

• แรงดันไฟฟ้าในการทำงาน (Operating Voltage): 3.0V ถึง 5.5V

• กระแสไฟฟ้าในการทำงาน (Operating Current): ประมาณ 50mA

• การเชื่อมต่อ (Interface): ใช้การสื่อสารแบบ SPI (Serial Peripheral Interface) ซึ่งใช้สายไฟเพียง 3 เส้น (CS, SCK, SO) ทำให้ง่ายต่อการใช้งานกับไมโครคอนโทรลเลอร์

• การชดเชยรอยต่อเย็น (Cold-Junction Compensation): มีวงจรชดเชยอุณหภูมิรอยต่อเย็นในตัว ทำให้การวัดอุณหภูมิมีความแม่นยำมากขึ้น โดยเฉพาะเมื่ออุณหภูมิของโมดูลมีการเปลี่ยนแปลง

• การตรวจจับสายขาด (Thermocouple Break Detection): สามารถตรวจจับได้ว่าสายของเทอร์โมคัปเปิลหลุดหรือขาดหรือไม่ และส่งสัญญาณแจ้งเตือนออกมาได้
