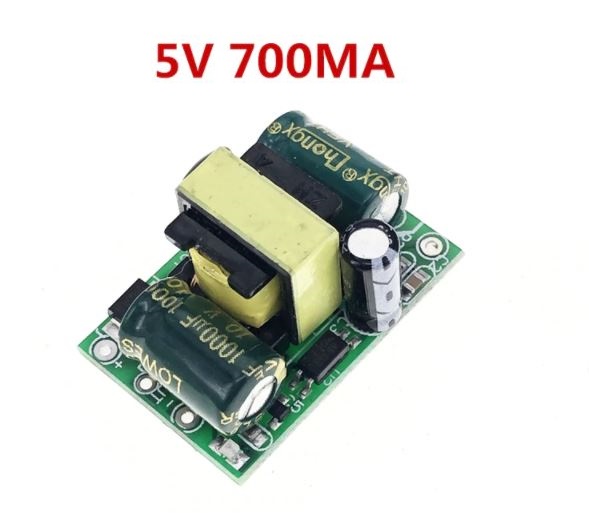

Precision 5V 700mA (3.5W) isolation switching power supply module AC-DC step down module 220V to 5V แหล่งจ่ายไฟ สวิทชิ่ง
| รหัสสินค้า | SKU-01080 |
| หมวดหมู่ | AC-DC แหล่งจ่ายไฟ / อะแดปเตอร์ (adapter) |
| ราคา | 60.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 5 ธ.ค. 2563 |
| อัพเดทล่าสุด | 25 พ.ค. 2568 |
| จำนวน | ชิ้น |
รายละเอียดสินค้า
- Dimensions:3cm x 2cm x 1.8cm
- Input voltage AC 85V - 265V 50/60HZ
- Output voltage DC5V (± 0.2V)
- Output current 700mA
- Output power 3.5W
- Operating temperature: -20 ° C to +60 ° C
- Relative humidity :40-90% RH without cooling
- Input surge current: 20A
- Output voltage range: 4.80 ~ 5.2V
- Output ripple: 60mV
- Output voltage: +5 V
- Minimum current: 0A
- Maximum current: 700mA
- Output Power: 4.5W
- Output efficiency: 80%
- Switch Overshoot: 10%
- Output rise time: 100mS
- A, can be mounted on the input and output terminal pins soldered directly to the PCB
- B, gluing fixed
- Output Over Power Protection
- Short circuit protection
- Temperature protection
- Current protection
1. Use environment
|
project |
unit |
Minimum |
Typical value |
Max |
Test Conditions |
|
Operating temperature |
°C |
-20 |
|
60 |
|
|
Relative humidity |
%RH |
40 |
|
90 |
No cooling |
2. Technical requirements
2.1 Input characteristics
|
project |
unit |
Minimum |
Typical value |
Max |
Test Conditions |
|
Input voltage range |
V ac |
85 |
110/220 |
265 |
Under full load |
| Input voltage range | V dc | 100 | 150/300 | 370 | |
|
Input Current |
A |
0.0273(AC110V) 0.014(AC220V) |
Under full load |
||
|
Input surge current |
A |
20 |
Under full load |
||
2.2 Output characteristics
2.2.1Output regulation characteristics
|
The output voltage |
Minimum current |
Maximum current |
Peak current |
Output voltage range |
Ripple |
|
+5V |
0A |
700mA |
800mA |
4.80~5.2V |
60mV |
2.2.2Other output characteristics
|
project |
unit |
Minimum |
Typical value |
Max |
Test Conditions |
|
Output Power |
W |
0 |
3.5 |
4 |
DC output power |
|
Output efficiency |
% |
|
80 |
|
specified load |
|
Switch overshoot |
% |
|
|
10 |
|
|
Output rise time |
mS |
|
|
100 |
|
2.3 Protection function
|
project |
unit |
Yes / no |
Minimum |
Typical value |
Max |
Recovery characteristics |
|
Output overvoltage |
V |
|
4.8 |
|
5.2 |
Lock up, recover after restart |
|
Over output Rate protection |
|
Have |
|
|
|
Lock up, recover after restart |
|
Short circuit protection |
|
Have |
|
|
|
Automatic recovery after the fault is removed |
|
Temperature protection |
|
Have |
|
|
|
Lock up, recover after restart |
|
Overcurrent protection |
|
Have |
|
|
|
Lock up, recover after restart |
3. Appearance size
Volume: length, width and height 3*2*1.8 (cm)
4. Installation method
A. Pins can be installed at the input and output ends and soldered directly on the PCB
B. Gluing and fixing
5. Input and output logo
