อุปกรณ์ที่ต้องใช้ (equipment):
Servo SG90 x 4 ชิ้น

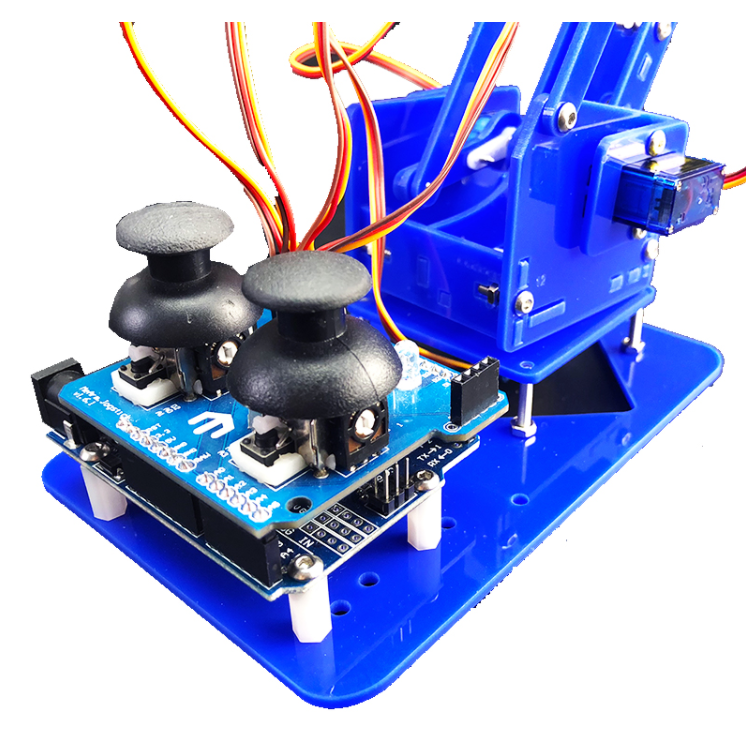

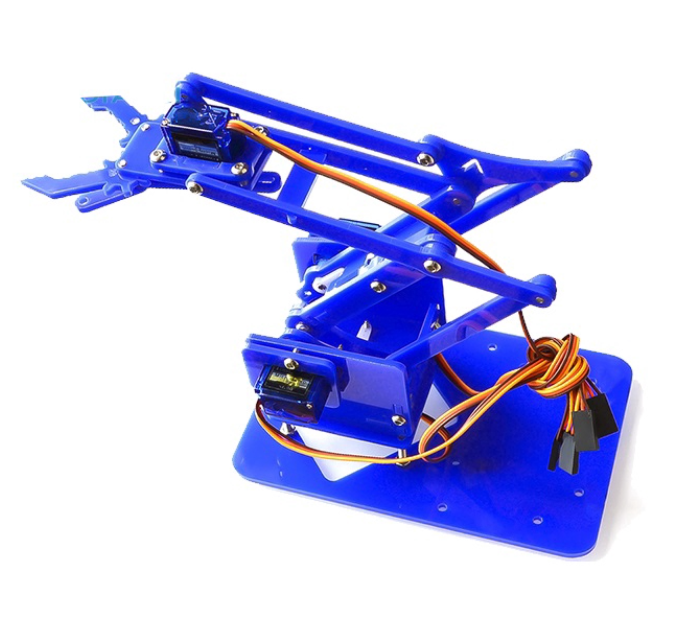

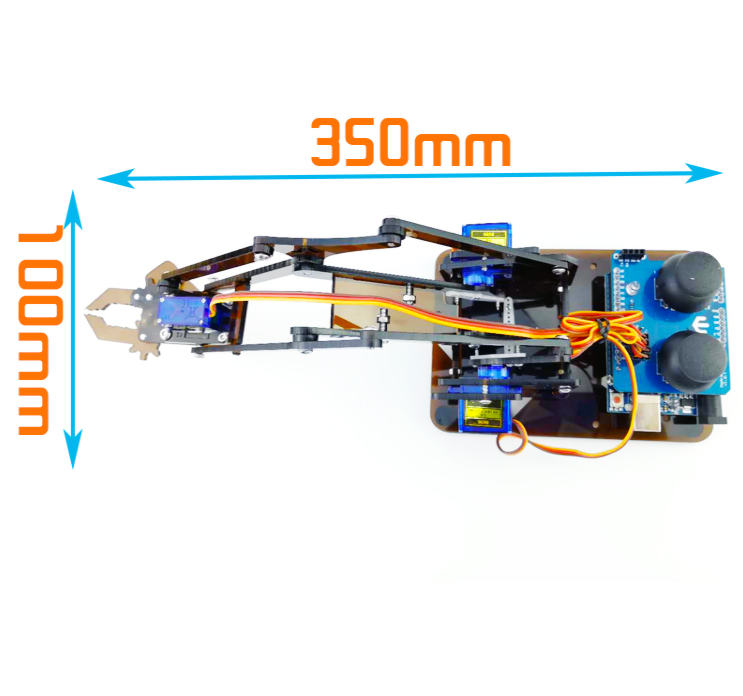

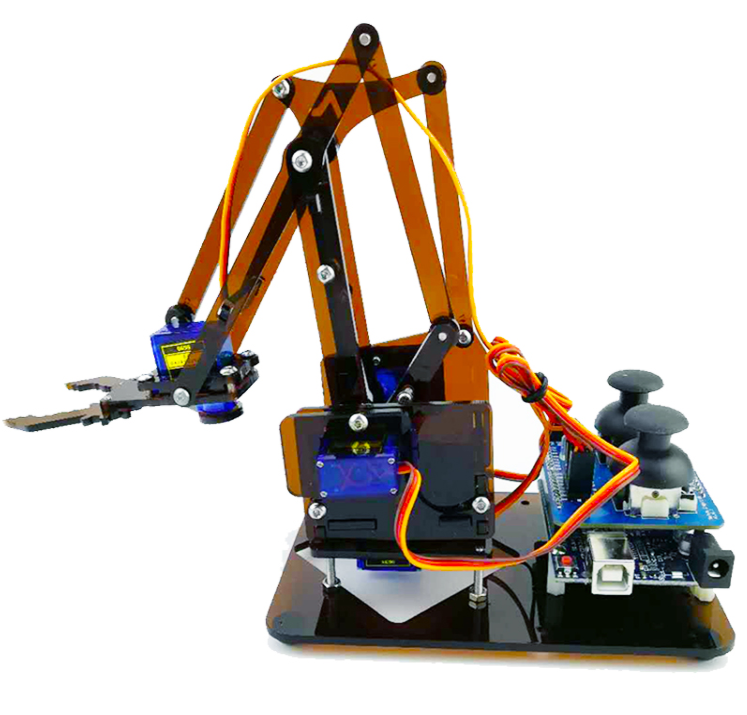

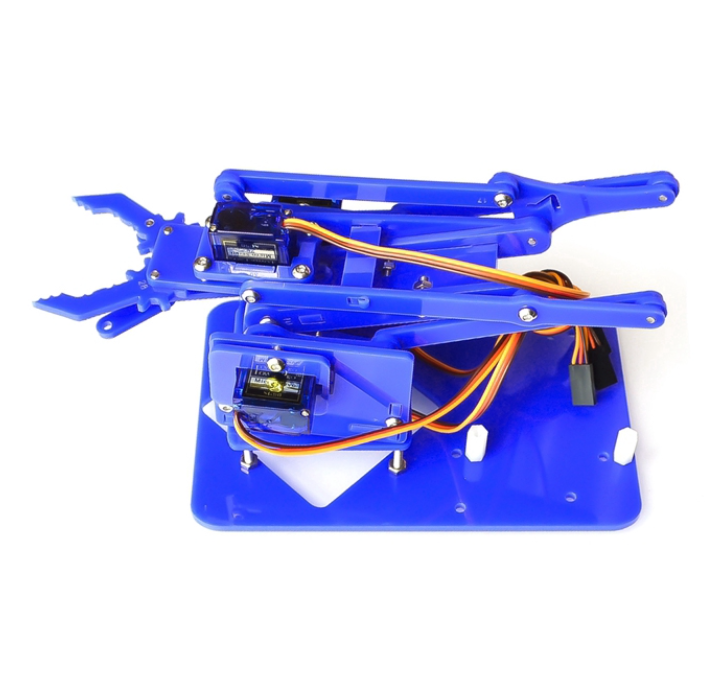

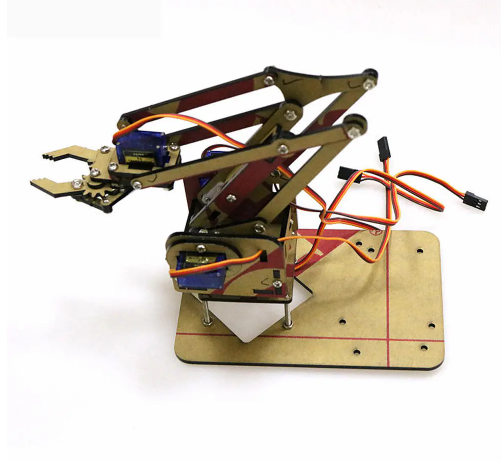

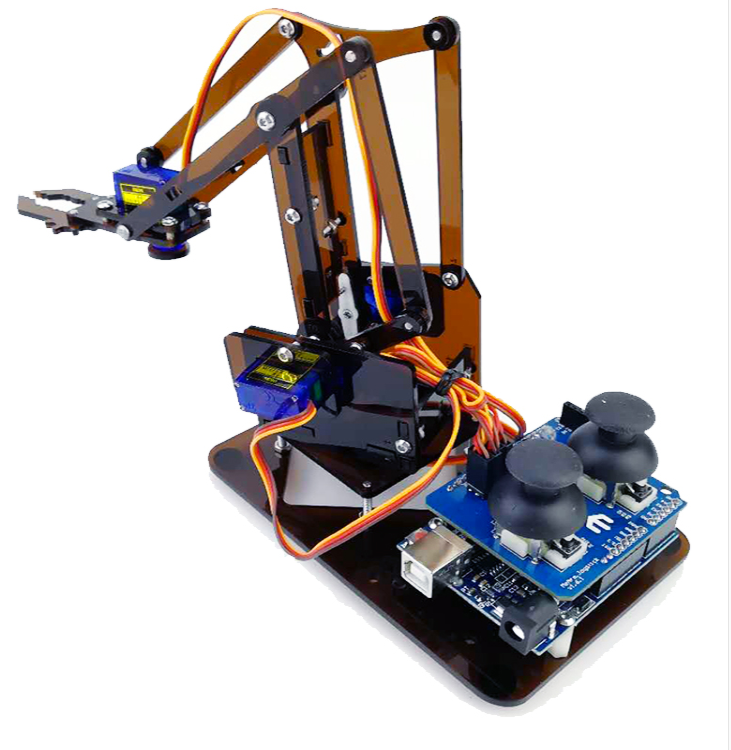

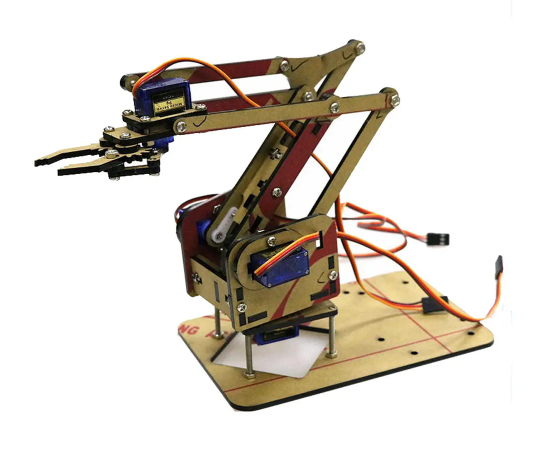

Robot arm x 1 ชิ้น Arduino Uno 1 ชิ้น JoyStick Shield expansion board arduino UNO R3 x 1 ชิ้น
VCC/GND: ต่อเข้ากับโมดูลให้ครบ I/O ที่เชื่อมต่อกับสัญญาณต่างๆมีดังนี้
Left stick:
Y axis: A3
X axis: A2
Z axis: 7
Right joystick:
Y axis: A1
X axis: A0
Z axis: 8
Steering steering gear: 3
Left servo: 5
Right steering gear: 9
Mechanical claw steering gear: 11

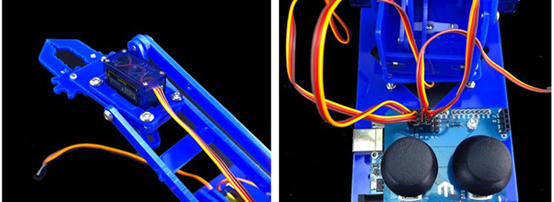

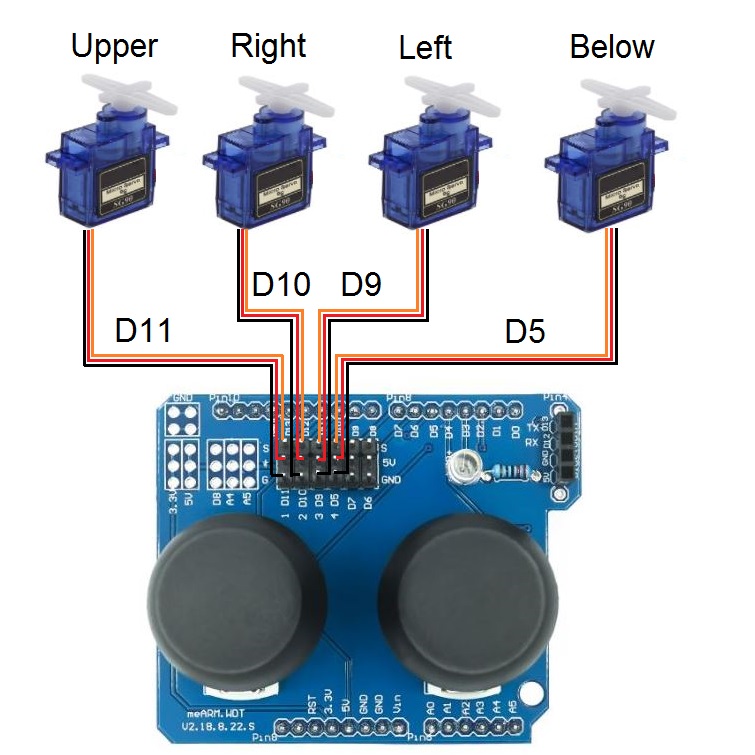

Use the joystick module connection diagram and code reference: โคดตัวอย่าง
#include < Servo . h >
Servo myservoB ;
Servo myservoL ;
Servo myservoR ;
Servo myservoU ;
#define Lk 2
#define Rk 4
#define ADLy A1
#define ADLx A0
#define ADRy A2
#define ADRx A3
int Ly , Lx , Ry , Rx ;
int Bdir = 90 , Ldir = 90 , Rdir = 90 , Udir = 20 ;
void setup ( ) {
Serial . begin ( 19200 ) ;
pinMode ( Lk , INPUT_PULLUP ) ;
pinMode ( Rk , INPUT_PULLUP ) ;
myservoB . attach ( 5 ) ;
myservoL . attach ( 9 ) ;
myservoR . attach ( 10 ) ;
myservoU . attach ( 11 ) ;
myservoB . write ( Bdir ) ;
myservoR . write ( Rdir ) ;
myservoL . write ( Ldir ) ;
myservoU . write ( Udir ) ;
}
int limit = 30 , flag = 0 ;
void loop ( ) {
Ly = map ( analogRead ( ADLy ) , 0 , 1023 , 0 , 179 ) ;
Lx = map ( analogRead ( ADLx ) , 0 , 1023 , 0 , 179 ) ;
Ry = map ( analogRead ( ADRy ) , 0 , 1023 , 0 , 179 ) ;
Rx = map ( analogRead ( ADRx ) , 0 , 1023 , 0 , 179 ) ;
if ( Lx > 90 + limit && Bdir < 180 ) Bdir ++ ;
else if ( Lx < 90 - limit && Bdir > 0 ) Bdir -- ;
if ( Ly > 90 + limit && Ldir < 180 ) Ldir ++ ;
else if ( Ly < 90 - limit && Ldir > 0 ) Ldir -- ;
if ( Rx > 90 + limit && Bdir < 180 ) Bdir ++ ;
else if ( Rx < 90 - limit && Bdir > 0 ) Bdir -- ;
if ( Ry > 90 + limit && Rdir < 180 ) Rdir ++ ;
else if ( Ry < 90 - limit && Rdir > 0 ) Rdir -- ;
myservoB . write ( Bdir ) ;
myservoL . write ( Ldir ) ;
myservoR . write ( Rdir ) ;
if ( digitalRead ( Rk ) == LOW ) {
delay ( 20 ) ;
if ( digitalRead ( Rk ) == LOW ) {
while ( digitalRead ( Rk ) == LOW ) ;
flag = 1 - flag ;
}
} else if ( digitalRead ( Lk ) == LOW ) {
delay ( 20 ) ;
if ( digitalRead ( Lk ) == LOW ) {
while ( digitalRead ( Lk ) == LOW ) ;
flag = 1 - flag ;
}
}
myservoU . write ( flag * 20 ) ;
Serial . print ( "Ly" ) ;
Serial . print ( Ly ) ;
Serial . print ( "\tLx" ) ;
Serial . print ( Lx ) ;
Serial . print ( "\tRy" ) ;
Serial . print ( Ry ) ;
Serial . print ( "\tRx" ) ;
Serial . println ( Rx ) ;
delay ( 15 ) ;
}
Installation instructions link: ตัวอย่างการประกอบชิ้นงาน VIDEO วิธีการประกอบอีกเว็บนึงเป็นทางเลือกเพิ่มเติม LINK

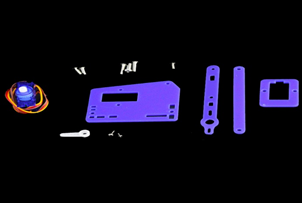

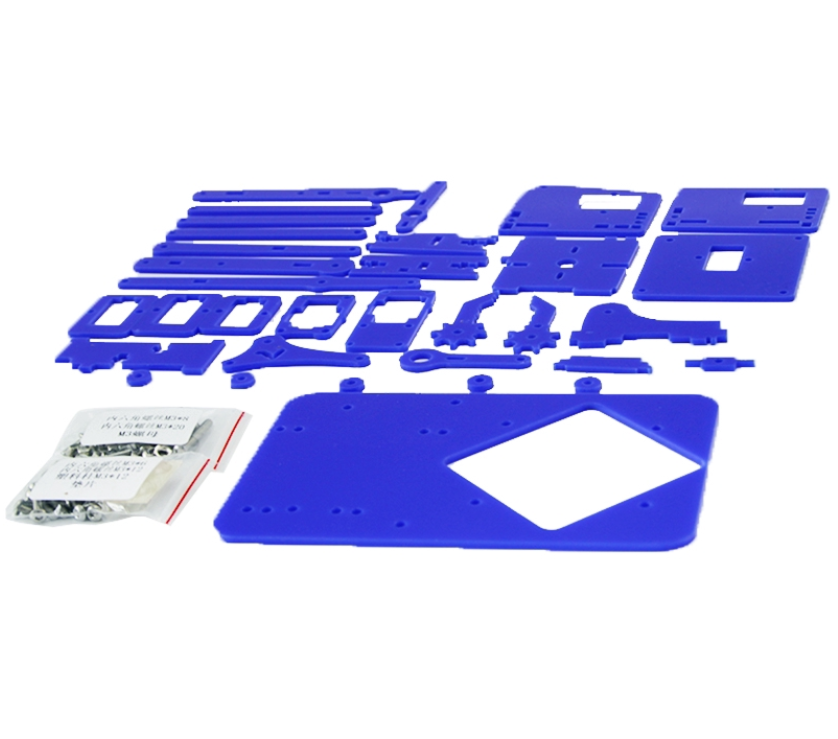

ขั้นตอนที่ 1: ตรวจสอบชิ้นส่วนทั้งหมดมีดังนี้
(1) M3x30 mm x 4 ชิ้น
(2) M3x12 mm x 8 ชิ้น (3) M3x10 mm x 5 ชิ้น
(4) M3x8 mm x 20 ชิ้น
(5) M3x6 mm x 13 ชิ้น
(6) Nut x 13 ชิ้น
(7) Arm acrylic parts x28 ชิ้น

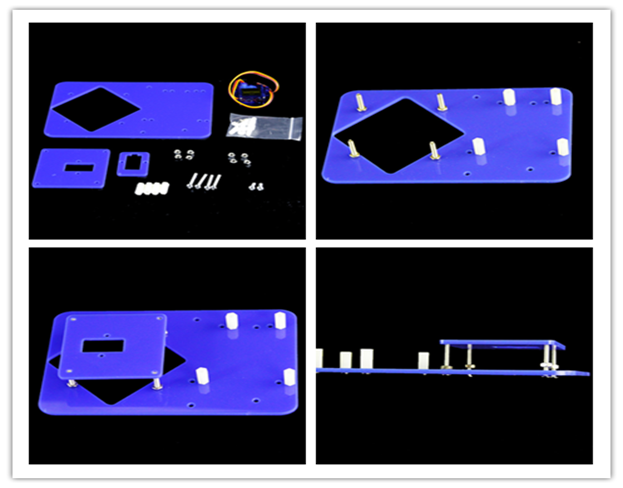

ขั้นตอนที่ 2: ประกอบฐาน สิ่งที่ต้องจัดเตรียมคือ

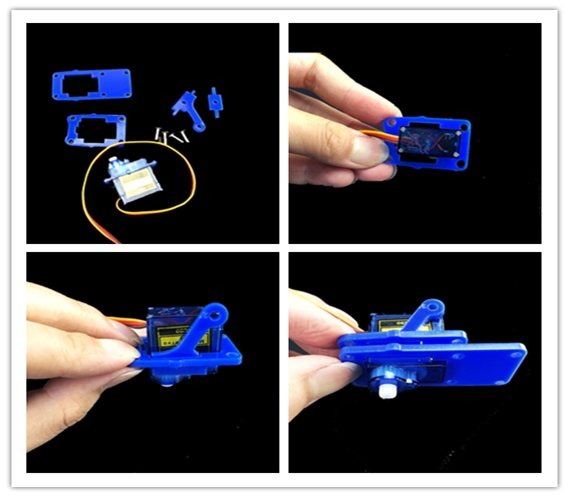

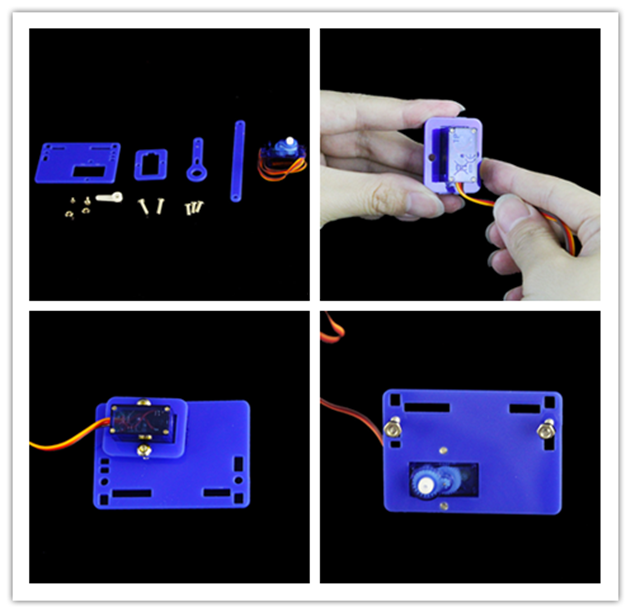

ขั้นตอนที่ 3: ติดตั้งเซอร์โวมอเตอร์
หมายเหตุ: ขนาดของมอเตอร์ใกล้เคียงกับอะคริลิกมากดังนั้นควรใช้แรงอย่างช้าๆเพื่อหลีกเลี่ยงไม่ให้อะคริลิกแตกควรให้ความระมัดระวังด้วย

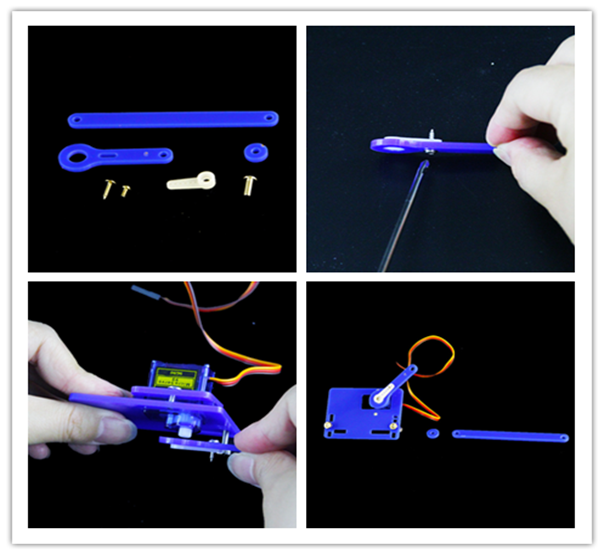

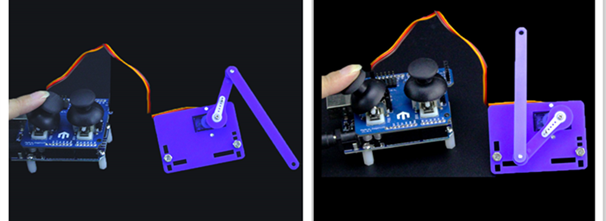

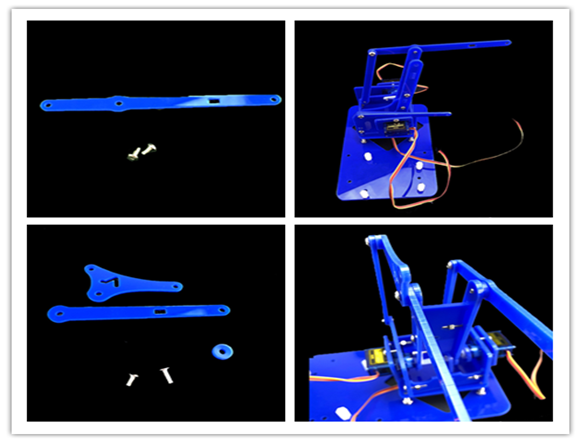

ขั้นตอนที่ 4: แขนซ้าย
จุดสำคัญของขั้นตอนนี้คือการปรับมุมของมอเตอร์โปรดใส่ปลอกแขนสีขาวขนาดเล็กบนมอเตอร์ก่อนหลังจากติดตั้งโมดูลแผงวงจรทั้งสองแล้วให้เปิดเครื่องเสียบสายมอเตอร์เข้ากับปลั๊กแถวแรกแล้วหมุนจอยสติ๊กไปทางขวาเพื่อให้มอเตอร์ "ตามเข็มนาฬิกา" หันไปที่ภาพสุดท้ายเช่นภาพที่สองถึงภาพสุดท้ายจากนั้น "ทวนเข็มนาฬิกา" เพื่อหันไปที่ภาพแรกจากด้านล่าง

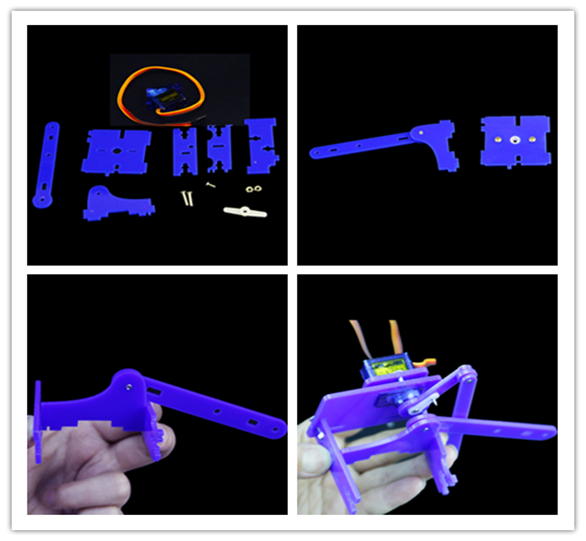

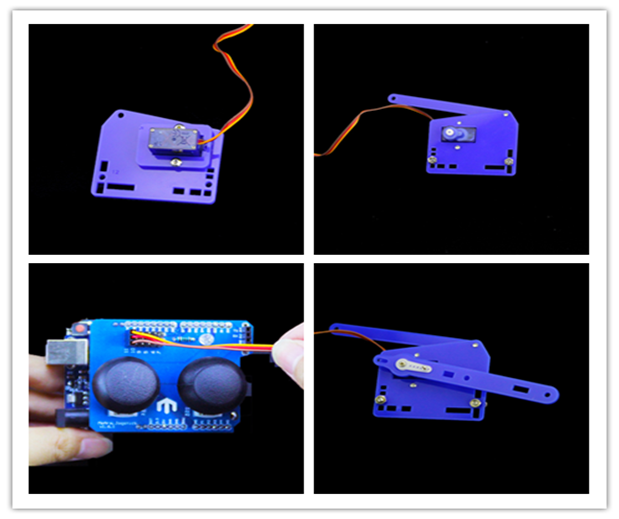

ขั้นตอนที่ 5: แขนขวา
จุดสำคัญของขั้นตอนนี้คือการปรับมุมมอเตอร์ด้วยโปรดใส่ฝาปิดสีขาวขนาดเล็กบนมอเตอร์ก่อนหลังจากเสียบปลั๊กโมดูลและเปิดเครื่องแล้วให้หมุนจอยสติ๊กไปทางขวา "ตามเข็มนาฬิกา" จนกว่าจะไม่สามารถหมุนได้จากนั้นติดตั้งรูปแบบสุดท้ายที่ 3 นาฬิกา มุมจากนั้นคุณสามารถหมุนได้อย่างอิสระ
ต้องใช้สกรู:
(1) 12 มม. x 3 ชิ้น
(2) 8 มม. x 2 ชิ้น
(3) 6 มม. x 1 ชิ้น

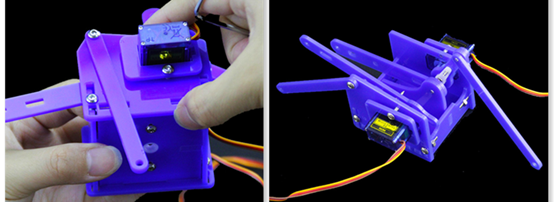

ขั้นตอนที่ 6: แขนซ้าย + แชสซี (chassis)
หลังจากรวมภาพแรกจากด้านล่างแล้วให้ค่อยๆขันสกรูให้แน่นและสุดท้ายก็ติดตั้งโครงเครื่อง ต้องใช้สกรู:
(1) 12 มม. x 2 ชิ้น
(2) 6 มม. x 1 ชิ้น
ขั้นตอนที่ 7: แขนขวา + แชสซี (chassis)

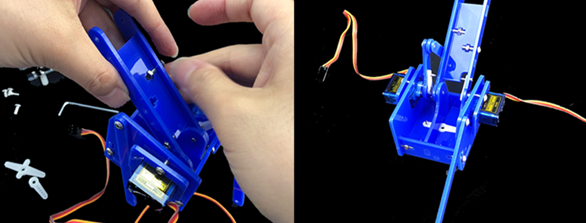

ใส่และขันสกรูเล็กน้อยโดยใช้มือที่ถนัด
ขั้นตอนที่ 8: แผ่นยึดมอเตอร์ตัวที่อยู่ตรงกลาง
หลังจากใส่น็อตแล้วให้ใส่ตัวยึดจากนั้นขันสกรูให้แน่น
ขั้นตอนที่ 9: รวมเข้ากับฐาน

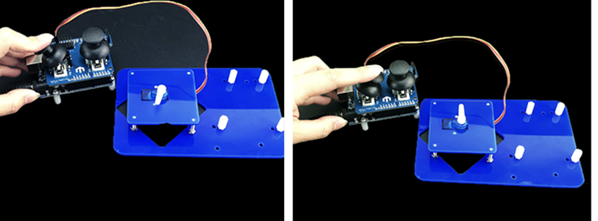

สิ่งที่สำคัญที่สุดที่ต้องใส่ใจในขั้นตอนนี้คือมุมของเฟืองบังคับเลี้ยว: สายเกียร์บนพวงมาลัยเพาเวอร์เสียบเข้ากับแผงวงจร - จอยสติ๊กจะหมุนไปทางซ้ายไปจนสุดทิศทางของชุดสีขาวขนาดเล็กจะเป็นดังที่แสดงในภาพที่สองถึงสุดท้าย - จอยสติ๊กจะหันไปทางขวาจนสุดทิศทางชุดสีขาว นับถอยหลังไปที่ภาพแรกจากนั้นแขนหุ่นยนต์ทั้งหมดสามารถหมุนได้ภายในระยะการควบคุมของคุณจากนั้นจึงหมุนได้ตามต้องการอย่าลืมล็อคสกรูขนาดเล็กที่อยู่ตรงกลางของมอเตอร์
ขั้นตอนที่ 10: แกนรองรับ
ต้องใช้สกรู:
(1) 6 มม. x 3 ชิ้น
(2) 8 มม. x 1 ชิ้น
ขั้นตอนที่ 11: มอเตอร์ตัวสุดท้าย
ต้องใช้สกรู:
(1) 8 มม. x 4 ชิ้น

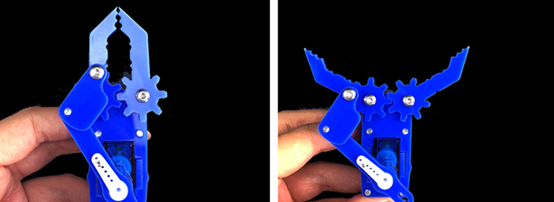

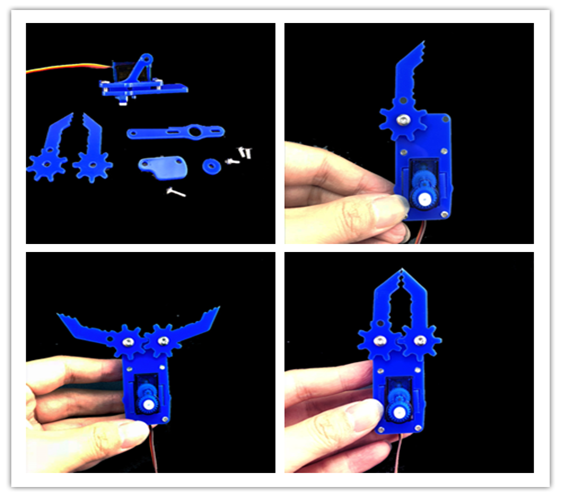

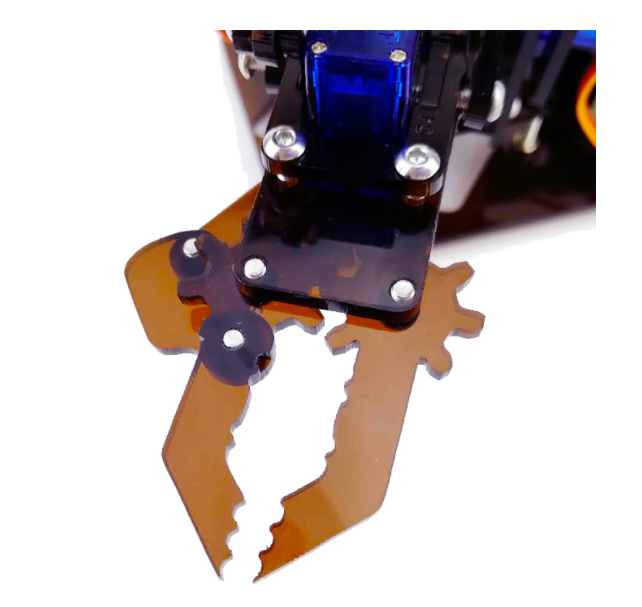

ขั้นตอนที่ 12: ติดตั้ง
จุดสำคัญของขั้นตอนนี้คือมอเตอร์อ้างแล้ว เมื่อจอยสติ๊กหันไปทางซ้ายและขวาอุ้งเท้าสามารถดำเนินการเปิดและปิดได้อย่าลืมล็อคสกรูของมอเตอร์
ต้องใช้สกรู:
(1) 8 มม. x 1 ชิ้น
(2) 6 มม. x 3 ชิ้น
ขั้นตอนที่ 13: ตัวหนีบด้านบน + ใส่เซอร์โว

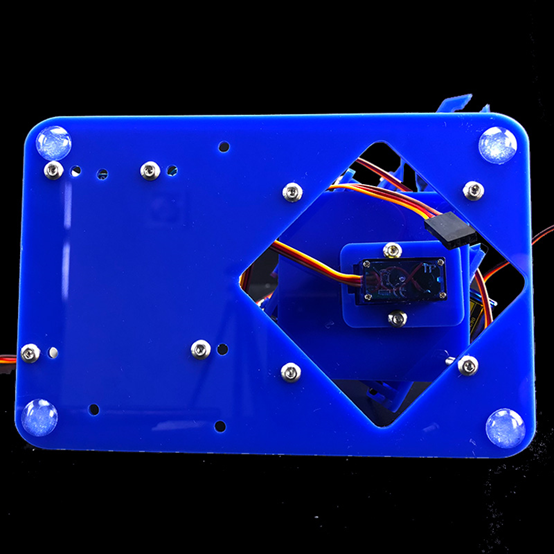

แผ่นฐานและปะเก็น
