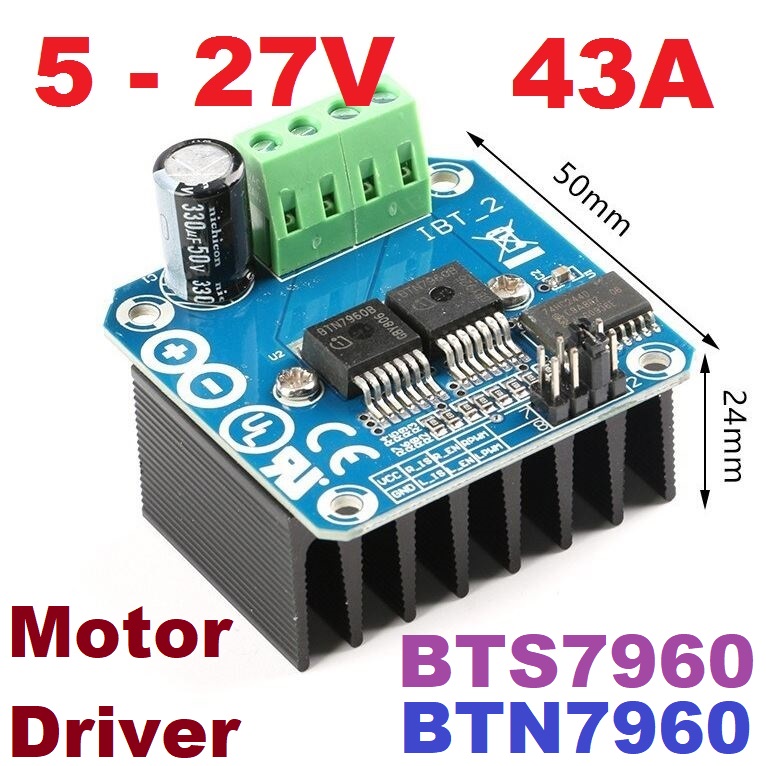

BTN7960 BTS7960 43A High-power Motor Drive Module 74HC224 H-bridge Semiconductor Refrigeration Smart DIY Car Drive Control โมดูลขับมอเตอร์
| รหัสสินค้า | SKU-01038 |
| หมวดหมู่ | โมดูลขับมอเตอร์ (Motor Driver)/ อุปกรณ์ IO |
| ราคา | 145.00 บาท |
| สถานะสินค้า | พร้อมส่ง |
| ลงสินค้า | 30 ต.ค. 2563 |
| อัพเดทล่าสุด | 25 พ.ค. 2568 |
| จำนวน | ชิ้น |
หยิบลงตะกร้า
รายละเอียดสินค้า
This driver uses chips BTN7960 composed of high-power drive full H-bridge driver module with thermal over-current protection. Double BTN7960 H-bridge driver circuit, with a strong drive and braking, effectively isolating the microcontroller and motor driver! High-current 43A
Features:
Double BTN7960 large current (43 A) H bridge driver;
5V isolate with MCU, and effectively protect MCU;
5V power indicator on board;
voltage indication of motor driver output end;
can solder heat sink;
Pin Definition:
1. RPWM: Right Turn PWM
2. LPWM: Left Turn PWM
3. R_EN: Right Turn Enable (High Active)
4. L_EN: Left Turn Enable (High Active)
5. R_IS: Right Turn Current Warning (May Leave Floating)
6. L_IS: Left Turn Current Warning (May Leave Floating)
7. VCC: (5V)
8. GND
Just need four lines from MCU to driver module (GND. 5V. PWM1. PWM2);
isolation chip 5 V power supply (can share with MCU 5 V);
size: 4 * 5 * 1.2 cm;
Able to reverse the motor forward, two PWM input frequency up to 25kHZ;
two heat flow passing through an error signal output;
isolated chip 5V power supply (can be shared with the MCU 5V), can also use the on-board 5V supply;
the supply voltage 5.5V to 27V;
Connections:
Method 1:
VCC: 5V from Microcontroller(MCU)
GND: GND from Microcontroller(MCU)
L_PWM: PWM or 5V from Microcontroller(MCU) for CCW(CW) Turns
R_PWM: PWM or 5V from Microcontroller(MCU) for CW(CCW) Turns
R_EN and L_EN: 5V from Microcontroller(MCU)
Method 2:
VCC: 5V from Microcontroller(MCU)
GND: GND from Microcontroller(MCU)
L_PWM: 5V from Microcontroller(MCU) for CCW(CW) Turns
R_PWM: 5V from Microcontroller(MCU) for CW(CCW) Turns
R_EN and L_EN: PWM from Microcontroller(MCU)
โคดตัวอย่างควบคุมมอเตอร์ให้เดินหน้า ถอยหลัง เลี้ยวซ้าย เลี้ยวขวา
โคดตัวอย่างควบคุมมอเตอร์ให้เดินหน้า ถอยหลัง เลี้ยวซ้าย เลี้ยวขวา
// กำหนดขาที่เชื่อมต่อกับ BTS7960
const int RPWM_Pin = 3; // Input PWM สำหรับมอเตอร์ขวา
const int LPWM_Pin = 5; // Input PWM สำหรับมอเตอร์ซ้าย
const int R_EN_Pin = 4; // L_EN Pin สำหรับมอเตอร์ขวา
const int L_EN_Pin = 6; // R_EN Pin สำหรับมอเตอร์ซ้าย
void setup() {
// กำหนดขาเป็น Output
pinMode(RPWM_Pin, OUTPUT);
pinMode(LPWM_Pin, OUTPUT);
pinMode(R_EN_Pin, OUTPUT);
pinMode(L_EN_Pin, OUTPUT);
}
void loop() {
// เดินหน้า
setMotorSpeed(255, 255);
delay(2000);
// ถอยหลัง
setMotorSpeed(-255, -255);
delay(2000);
// เลี้ยวซ้าย
setMotorSpeed(255, -255);
delay(1000);
// เลี้ยวขวา
setMotorSpeed(-255, 255);
delay(1000);
}
void setMotorSpeed(int rightMotorSpeed, int leftMotorSpeed) {
// กำหนดทิศทางมอเตอร์ขวา
if (rightMotorSpeed < 0) {
analogWrite(RPWM_Pin, -rightMotorSpeed);
digitalWrite(R_EN_Pin, LOW);
} else {
analogWrite(RPWM_Pin, rightMotorSpeed);
digitalWrite(R_EN_Pin, HIGH);
}
// กำหนดทิศทางมอเตอร์ซ้าย
if (leftMotorSpeed < 0) {
analogWrite(LPWM_Pin, -leftMotorSpeed);
digitalWrite(L_EN_Pin, LOW);
} else {
analogWrite(LPWM_Pin, leftMotorSpeed);
digitalWrite(L_EN_Pin, HIGH);
}
}โค้ดนี้ประกอบด้วย:
- กำหนดขาที่เชื่อมต่อระหว่าง Arduino กับโมดูล BTS7960
- ฟังก์ชันสำหรับกำหนดความเร็วและทิศทางของมอเตอร์ซ้ายและขวา
- ในวงวนหลัก (loop()) กำหนดการเคลื่อนที่ของมอเตอร์โดยเรียกใช้ฟังก์ชันกำหนดความเร็ว พร้อมหน่วงเวลาด้วย delay()
สามารถปรับแก้ไขค่าความเร็วมอเตอร์และเวลาหน่วงตามต้องการ โค้ดนี้เป็นเพียงตัวอย่างพื้นฐาน ในการใช้งานจริงอาจต้องมีการปรับปรุงเพิ่มเติม
